Бывалый СЦБист

01.06.2013 00:01

Вложений: 1

Вложение 9527

Вопрос как теперь практически определить ОХ. Получается только отсоединением и прозвонкой.

Кабанбай Батыр

01.06.2013 00:31

Цитата:

Сообщение от Rahaz (Сообщение 155546)

Если не ошибаюсь, по помоему когда ШН травмировало эл.током через ЦШ4380. Тогда ещё запрет был на использование изм. приборов в металических корпусах.

Вообще то, ШН травмировало высоким напряжением, которое прошило с в/в через ОМик на низкую сторону. А измерения он делал в КЯ.

Александр Михайлович добавил 01.06.2013 в 01:31

Цитата:

Сообщение от Бывалый СЦБист (Сообщение 155563)

Вопрос как теперь практически определить ОХ. Получается только отсоединением и прозвонкой.

Вообще то это хозяйство ЭЧК!
И ПХ/ОХ отличается наличием в цепи ПП-2 (оригинальное электротехническое решение!)

Максим27

01.06.2013 11:57

Провод ПХ определяется просто. Берём обычную отвертку-пробник и проверяем клеммы. На проводе ПХ индикатор будет светиться, на ОХ нет.

Кабанбай Батыр

01.06.2013 13:31

Цитата:

Сообщение от Максим27 (Сообщение 155604)

Максим, этот фокус можно в квартире проделать. Но на с/у, где понижающий (изолирующий) трансформатор стоит, потенциалы будут одинаковые по отношению к земле.

Admin

01.06.2013 14:09

Цитата:

Но на с/у, где понижающий (изолирующий) трансформатор стоит, потенциалы будут одинаковые по отношению к земле.

все равно можно определить. на фазе будет ярче гореть

Кабанбай Батыр

01.06.2013 14:31

Цитата:

Сообщение от Admin (Сообщение 155606)

все равно можно определить. на фазе будет ярче гореть

на какой полуволне, положительной или отрицательной ?

Кабанбай Батыр

01.06.2013 18:55

Цитата:

Сообщение от BALBES

Александр Михайлович, сейчас такие дешевые индикаторы на мини-батарейках попадаются, что покажет "фазу" даже на аккумуляторе. К тискам на столе подносили - показывает, чуть где небольшое скопление металла - уже светит, а тут провод с переменкой, как же он не покажет ))) он почти, как металлоискатель работает. Гальваническая развязка роли не играет, он уже свою "фазу" ищет.
Раньше хороший индикатор был на неонке в серой отвертке, довольно точно определял наличие фазы..

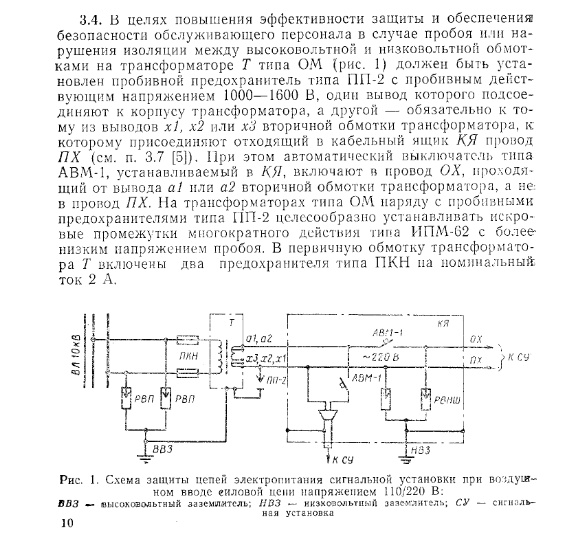

http://scbist.com/attachments/energe...vki-snimok.png

Тут описание в каком проводе какая аппаратура защиты стоит. И если что-то случится (не дай Бог), то "ребята в гражданке" будут смотреть в этот документ, а не индикатором проверять где фаза и ноль.

Balbes

01.06.2013 19:06

Цитата:

Сообщение от Александр Михайлович

"ребята в гражданке" будут смотреть в этот документ, а не индикатором проверять где фаза и ноль.

Понятно, поэтому тебе и рассказал, как можно "проверить" индикатором.

Rahaz

08.06.2013 15:45

Вложений: 2

[quote=Александр Михайлович;155566]

Вообще то, ШН травмировало высоким напряжением, которое прошило с в/в через ОМик на низкую сторону. А измерения он делал в КЯ.

Нашёл! Оказывается время идёт быстрее, чем мы думаем. Случай был по ЭЧ Лозовая, травмировало эл.мех ЭЧ. Измерял прибором Ц-437. Из-за понижения изоляции тр-ра ОМ высокое прошило на вторичку. Дальше были мероприятия ЦШ после проверки ШЧ-2, и телеграмма за двумя подписями Ш и зам Э

Rahaz

08.06.2013 18:39

Вложений: 1

Случай травмирования

olega88

08.06.2013 22:31

УЖАС, светлых снов тому парню... :net:
Вы тут про индикатор говорили, почему он током не бьёт?

СУНДЕТОВ

09.06.2013 11:48

Все от того что многие ПП игнорируют, как -то начали проверят ПП на ОМиках и практический ЭЧ не ставят ссылаясь на отсутствие, но требовать надо согласно РУ!
