ДРУГИЕ ЛОКОМОТИВНЫЕ КОМПРЕССОРЫ

Компрессоры ПК-5,25 и ПК-3,5

Компрессор ПК-5,25 двухступенчатый, шестицилиндровый. поршневой с V - образным расположением цилиндров, с воздушным охлаждением и промежуточным охлаждением сжатого воздуха в трубчатом холодильнике. Привод компрессора может осуществляться как от электродвигателя, так и от дизеля.
Компрессор ПК-3,5 отличается от компрессора ПК-5,25 количеством цилиндров (четыре вместо шести), производительностью и потребляемой мощностью.
Компрессоры ПК-5,25 используются в основном на тепловозах ТЭП-70 и ТЭМ-7, а компрессоры ПК-3,5 - на тепловозах промышленного транспорта с гидропередачей.

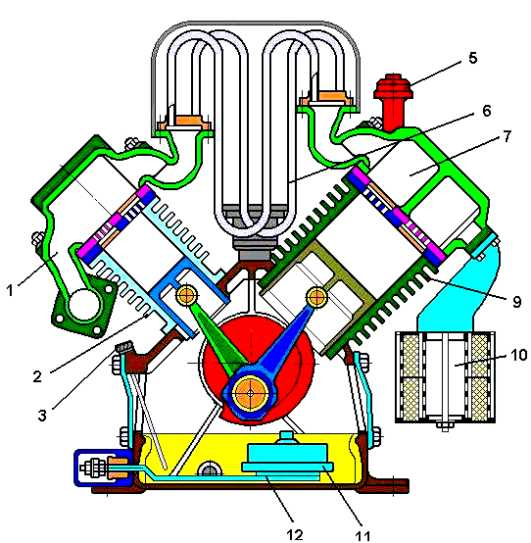

Общее устройство компрессора ПК-5, 25 показано на рисунке

Чугунный корпус компрессора служит для крепления на нем узлов и детален и одновременно является картером, передняя часть корпуса закрыта крышкой , в которой установлен один из трех подшипников коленчатого вала. На боковых поверхностях корпуса расположены четыре люка (по два с каждой стороны) для доступа к деталям, расположенным внутри картера, и прилив для щупа 3. На дне картера расположены масляный фильтр 11 и электроподогреватель 12. К корпусу на шпильках прикреплены шесть чугунных цилиндров: три ЦНД 9 и три ЦВД 2. Все цилиндры имеют оребрение для улучшения теплоотдачи. Внутренняя полость корпуса сообщается с атмосферой через сапун, аналогичным по конструкции с сапуном компрессора КТ-6, но имеющим меньшие размеры.
Стальной коленчатый вал имеет три шатунные шейки с противовесами и вращается на трех шариковых подшипниках. На каждой шатунной шейке расположено по два шатуна. В торец коленчатого вала запрессована втулка с квадратным отверстием для установки привода масляного насоса. В теле коленчатого вала имеются отверстия для подвода масла к шатунным подшипникам.
Поршни ЦНД изготовлены из алюминиевого сплава, а поршни ЦВД - из чугуна. На каждом поршне установлено по два компрессионных и по два маслосъемных кольца. К верхним фланцам цилиндров на шпильках прикреплены клапанные коробки 7 первой ступени и клапанные коробки 1 второй ступени, в которых располагаются всасывающий и нагнетательный клапаны. Каждая клапанная коробка разделена перегородкой на всасывающую и нагнетательную полости.

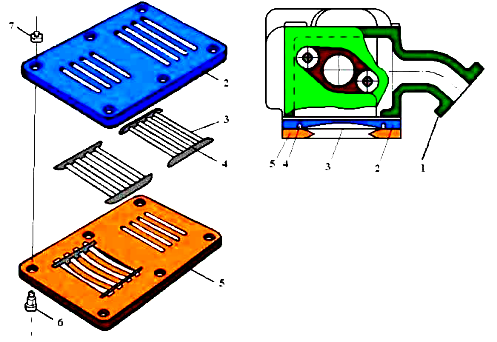

Клапан состоит из двух плит 5 и 2 и двух групп самопружинящих клапанных пластин 3. Плиты соединяются между собой винтом 6 и закрепляются гайкой 7. Шпонки 4 предохраняют пластины от продольного сдвига. Каждая из плит одновременно служит для одной группы пластин седлом, а для другой - ограничителем подъема. Таким образом, одна пара клапанных плит в сборе объединяет всасывающие и нагнетательные клапаны одного цилиндра. При движении поршня вниз пластины всасывающего клапана изгибаются по дуге углублений (гнезд) в нижней плите 5, которые в данный момент являются ограничителями подъема (хода клапана), а пластины нагнетательного клапана прижимаются к нижней плите 5, которая для них в этом случае является седлом. При движении поршня вверх пластины всасывающего клапана прижимаются к верхней плите 2, служащей в данном случае седлом, а пластины нагнетательного клапана изгибаются по дуге углублений (гнезд) в верхней плите 2, которые в этот момент являются ограничителями подъема (хода клапана).
В каждой клапанной коробке ЦНД имеется по 10 всасывающих и нагнетательных пластин, а в клапанной коробке ЦВД - по 4 всасывающих и нагнетательных пластины.
Всасываемый компрессором воздух очищается в воздушных фильтрах 10, соединенных с клапанными коробками 7 ЦНД. Между ступенями сжатия воздух охлаждается в промежуточном холодильнике 6 с предохранительным клапаном 5, отрегулированным на давление 3,5 кгс/см2.
Холодильник, клапанные коробки и цилиндры обдуваются вентилятором, который установлен на стойке и приводится от коленчатого вала через клиноременную передачу.
Подача смазки осуществляется масляным насосом, который по конструкции аналогичен масляному насосу компрессора КТ-6, только корпус насоса, лопасти и диски приводного валика выполнены более узкими с целью обеспечения необходимой производительности насоса при частоте вращения коленчатого вала 1450 об/мин. Сброс избытка масла через редукционный клапан осуществляется в картер компрессора.
Компрессоры ПК-5,25 и ПК-3,5 оборудованы приводной втулочно-пальцевой муфтой. Между ведущей и ведомой полумуфтами, соединенными пальцами, предусмотрен зазор для обеспечения замены клинового ремня вентилятора без нарушения установки компрессора или двигателя.
Компрессоры типа ПК не оборудованы разгрузочными устройствами для перевода в режим холостого хода. Для обеспечения работы компрессоров на тепловозах с приводом от дизеля предусмотрены специальные клапаны холостого хода, конструкция и принцип действия которых будут рассмотрены ниже.

Компрессоры ЭК-7Б, ЭК-7В

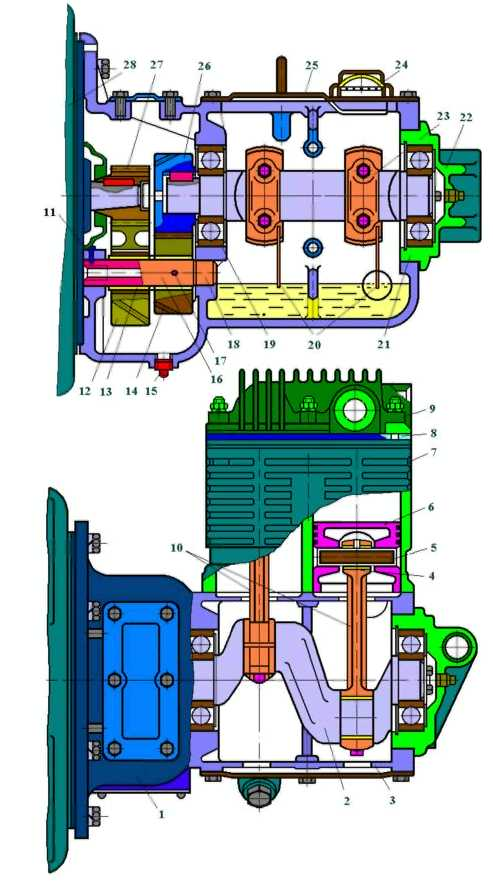

Компрессоры ЭК-7Б и ЭК-7В одноступенчатые, двухцилиндровые с горизонтальным расположением цилиндров применяются на электропоездах соответственно постоянного и переменного тока и отличаются только типом приводного электродвигателя.

Чугунный корпус 1 компрессора имеет две полости: в левой полости расположен двухступенчатый редуктор, а в правой - коленчатый вал 2 на двух радиальный однорядных шарикоподшипниках 19 и 21.
Редуктор состоит из шестерен 27 и 26 и блока шестерен 14 и 12, вращающихся на эксцентриковой оси 16, которая по концам имеет опорные шейки 18. Положение оси 16 фиксируется стопорным винтом 11. Для лучшей смазки эксцентриковая ось 16 выполнена полой с четырьмя сквозными масляными каналами 17. в шестерню 14
запрессована бронзовая втулка 13. Шестерня 27, насаженная на вал электродвигателя 28, через блок шестерен 12 и 14 передает вращение шестерне 26, установленной на коленчатом валу компрессора. Шестерни редуктора частично погружены в масляную ванну и смазывают весь редуктор.
В корпусе 1 имеются окна, закрытые крышками 22 и 25. На крышке 25 установлен сапун 24. К фланцу корпуса прикреплен блок цилиндров 7, закрытый крышкой 9, между которыми расположен корпус 8 промежуточной части. Клок цилиндров и крышка имеют оребрение для лучшей теплоотдачи. В корпусе промежуточной части находятся
пластинчатые пружинные всасывающие и нагнетательные клапаны, аналогичные по конструкции клапанам компрессора ПК-5,25. На каждый цилиндр работают по шесть пластин: три на всасывание и три на нагнетание.
Чугунные поршни 6 соединены с шатунами 10 с помощью поршневых пальцев 5. Задние головки шатунов (со стороны коленчатого вала) имеют разъемные подшипники 3 с откидной крышкой 23; в передние головки шатунов запрессованы бронзовые втулки 4. На каждом поршне имеется четыре ручья: два верхних для установки компрессионных колец и два нижних - для маслосъемных. На шатунах 10 укреплены разбрызгиватели 20, которые при вращении коленчатого вала создают масляный туман, оседающий на рабочих поверхностях деталей.
Уровень масла контролируют специальным щупом, а спуск масла из картера производится через сливное отверстие. закрываемое пробкой 15. При работе компрессора за один оборот коленчатого вала в каждом цилиндре попеременно совершается полный цикл всасывания и нагнетания воздуха.

Компрессор К-2

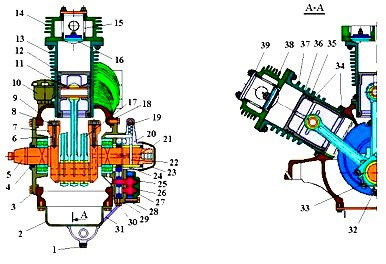

Компрессоры К-2 двухступенчатые, трехцилиндровые с W-образным расположением цилиндров установлены на локомотивах чешского производства - электровозах ЧС и тепловозах ЧМЭ.

Компрессор К-2 состоит из корпуса 6, двух ЦВД З7 и одного ЦНД 2 с углом развала между осями цилиндров 60°. В верхней части корпуса имеется три привалочных фланца для установки цилиндров и один для сапуна 5, фланцы по бокам корпуса служат для установки крышек 12 (со стороны электродвигателя) и 18 (со стороны корпуса 20 масляного насоса), нижний фланец предназначен для крепления масляной ванны 13.

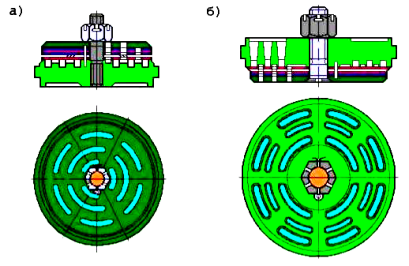

На цилиндрах установлены клапанные коробки 1 и 38, в которых расположено по одному всасывающемуа) и одному нагнетательному б)клапану 16. Крепление клапанов осуществляется стаканом 15 и крышкой 39. Клапаны компрессора К-2 аналогичны по своей конструкции клапанам компрессора КТ-6.

Стальной коленчатый вал вращается в двух опорных двухрядных роликовых подшипниках, установленных в крышках 12 и 18. К щекам коленчатого вала 10 с помощью шпилек 9 и корончатых гаек 7 прикреплены противовесы 8. Хвостовик коленчатого вала закрыт крышкой 23. Верхние головки шатунов 17 неразъемные, с запрессованными бронзовыми втулками, а нижние головки - разъемные с крышкой 33 и подшипниками скольжения. Крышка 33 крепится к шатуну болтами 32.
Силуминовые поршни 3 и 36 соединяются с шатунами с помощью поршневых пальцев 4. Поршни имеют по три компрессионных кольца 35 и по два маслосъемных 34. Для предупреждения утечки масла коленчатый вал 10 уплотнен в крышке 12 сальником 11.
Смазка компрессора комбинированная: цилиндры, поршневые кольца и роликовые подшипника смазываются маслом, разбрызгиваемым вращающимися частями компрессора; поршневые пальцы, подшипники шатунов и шейки коленчатого вала - под давлением, создаваемым масляным насосом шестеренчатого шла.
Корпус 20 масляного насоса с промежуточным фланцем 28 и крышкой 27 прикреплен к
крышке 18. На коленчатом валу компрессора расположена приводная шестерня 24, а на валу насоса помещены шестерни 29, 26 и 25. Масло из ванны 13 поступает к насосу по патрубку 31 и через кольцевую выточку 22 и канал 21 в теле коленчатого вала попадает к шатунным подшипникам и к редукционному клапану 19. Давление масла у работающего компрессора 2,5 – 3,0 кгс/см2. При превышении этой величины редукционный клапан 19 сбрасывает часть масла в картер. Работа компрессора К-2 аналогична работе компрессора КТ-6.

Компрессор МК-135

Компрессоры МК-135 установлены на дизель-поездах венгерской постройки.

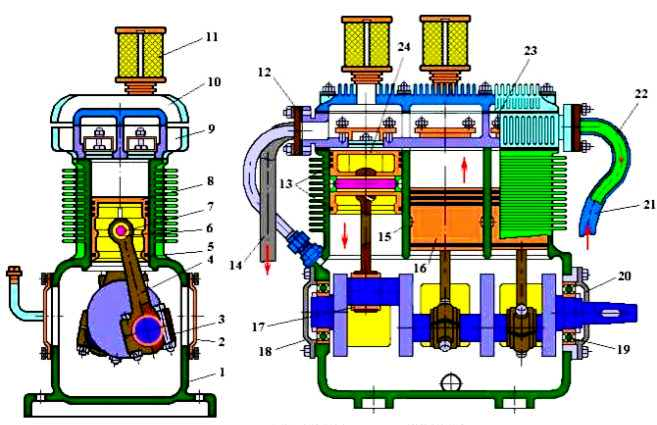

Компрессор МК-135 двухступенчатый, трехцилиндровый с вертикальным расположением цилиндров.

Компрессор состоит из корпуса 1, двух ЦНД 15 и одного ЦВД 5. Цилиндры отлиты в виде единого блока с картером, в котором на шариковых подшипниках установлен коленчатый вал.
Картер имеет шесть боковых крышек 2 и крышки 18 и 20 со стороны подшипников 19. Клапанная коробка 9 с двумя боковыми фланцами 12 закрыта сверху крышкой 10, на которой установлены два всасывающих фильтра 11. Клапанная коробка внутри разделена перегородками на всасывающие и нагнетательные полости, в которых
находятся по три всасывающих и по три нагнетательных клапана кольцевого типа, аналогичных по конструкции с клапанами компрессора К-2.
Верхние головки шатунов 4, снабженные бронзовыми неразрезными втулками 6, соединены с поршнями 8 и 16 с помощью стальных поршневых пальцев 7. Нижние головки шатунов – разъемные, с крышками 3 и бронзовыми вкладышами 17. На каждом поршне установлено по четыре уплотнительных кольца 13, из которых два нижних являются маслосъемными.
При работе компрессора воздух после первой ступени сжатия охлаждается в промежуточном холодильнике радиаторного типа (на рисунке не показан). Трубы 14 и 21 сообщают соответственно ЦНД с холодильником и холодильник с ЦВД, а труба 22 сообщает ЦВД с ГР при обратном ходе поршня цилиндра второй ступени.
