КРАНЫ МАШИНИСТА

Назначение и типы кранов

Краны машиниста предназначены для управления прямо действующими и непрямо действующими тормозами подвижного состава. На локомотиве применяют краны двух типов: угловые и временные.
Временные краны имеют градационный сектор, на котором фиксируются рабочие положения ручки. Выдержка ручки крана в этих положениях определяет получение соответствующего действия. Краны машиниста этого типа имеют золотник, сообщающий тормозную магистраль (ТМ) с главными резервуарами (ГР) и атмосферой (Ат).
Действие кранов углового типа зависит от величины угла поворота ручки крана из исходного положения.
К конструкции крана машиниста предъявляются следующие технические требования:

Поездной кран машиниста усл.№ 395

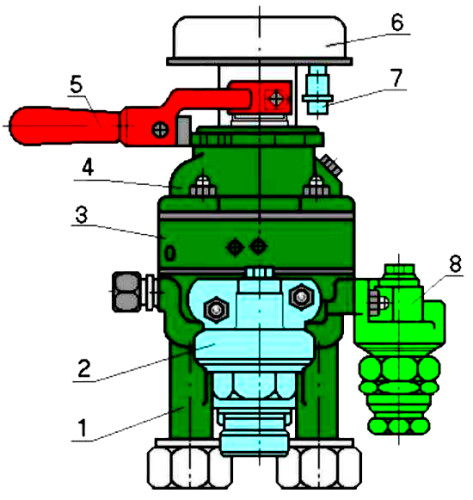

Поездной кран состоит из пяти пневматических частей: корпуса нижней части 1. редуктора зарядного давления 2, средней части 3, крышки 4, стабилизатора темпа ликвидации сверхзарядного давления 8 и электрического контроллера 6.

Конструкция пневматических частей показана на примере крана машиниста усл.№ 394-000-2. В верхней части крана имеется золотник 6, соединенный стержнем 3 с ручкой 2 крана. Ручка крана закреплена контргайкой 1 и имеет на корпусе 7 верхней части семь фиксированных положений. Стержень уплотнен в верхней части крышки манжетой 4.

Средняя часть представляет собой чугунную отливку 9, верхняя часть которой является зеркалом золотника. В корпусе средней части запрессована бронзовая втулка, являющаяся седлом алюминиевого обратного клапана 22. В нижней части корпуса 14 находится пустотелый впускной клапан 16 и уравнительный поршень 11, хвостовик которого образует выпускной клапан.
Уравнительный поршень уплотнен резиновой манжетой 13 и латунным кольцом 12. Впускной клапан прижимается к седлу 15 пружиной 17. Хвостовик впускного клапана уплотнен резиновой манжетой 18, установленной в цоколе 19. В нижнюю часть корпуса ввернуты четыре шпильки, которые скрепляют все три части крана через резиновые прокладки 8 и 10, а также сетчатый фильтр 21.
Редуктор зарядного давления и стабилизатор темпа ликвидации сверхзарядного давления крепятся к корпусу нижней части крана.

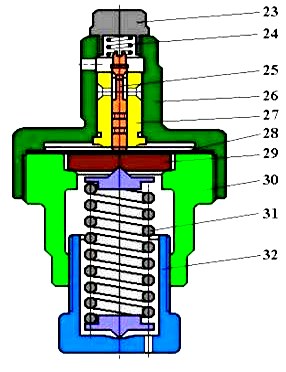

Редуктор предназначен для автоматического поддержания определенного зарядного давления в уравнительном объеме крана при поездном положении ручки. Редуктор состоит из двух частей: верхней 26 и нижней 30, между которыми зажата металлическая диафрагма 28. В верхней части корпуса расположено седло 27 питательного клапана 25, пружина 24 и заглушка 23. В нижнюю часть ввернут регулировочный стакан 32, с помощью которого изменяется усилие регулировочной пружины 31 на опорную шайбу 29.

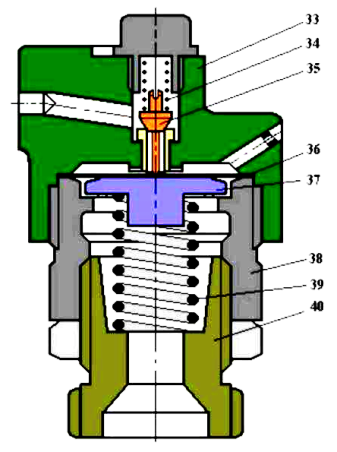

Стабилизатор темпа ликвидации сверхзарядного давления предназначен для автоматической ликвидации сверхзарядного давления из уравнительного объема крана постоянным темпом при поездном положении ручки. Стабилизатор состоит из крышки 33 с калиброванным отверстием диаметром 0,45 мм, возбудительного клапана 35 с пружиной 34, металлической диафрагмы 36, пластмассовой шайбы 37, корпуса 38, регулировочной пружины 39 и регулировочного винта 40 с контргайкой.

Электрические контроллеры кранов машиниста усл.№ 395

Особенностью кранов машиниста № 395 всех модификаций является наличие контролера, который в кранах № 395-000, 395-000-4 и 395-000-5 служит для одновременного управления пневматическими и электропневматическими тормозами. В кране № 395-000-4 контроллер помимо управления электропневматическими тормозами служит для выключения тяговых двигателей и включения пневматической песочницы при экстренном торможении, а в кране № 395-000-3 - только для выключения тяговых двигателей и включения песочницы при экстренном торможении.
Конструкции контролеров кранов машиниста № 395 отличаются числом микропереключателей, их расположением, числом проводов и типом штепсельного разъема. На кранах № 395-000-3 наружный диаметр контроллера меньше, чем на других кранах № 395. Краны машиниста 395-000 с двумя микропереключателями и № 395-000-4 с тремя применяются на пассажирских локомотивах.
Кран машиниста № 395-000-5 с двумя микропереключателями, включенными по схеме, отличной от схемы крана № 395-000, применяется на электро - и дизель – поездах, а кран машиниста № 395-000-3 с одним микропереключателем - на грузовых локомотивах.
У кранов машиниста № 395-000, 395-000-4 и 395-000-5 положение VЭ и VA совмещены. В положении ручки VA кроме управления электропневматическими тормозами происходит разрядка уравнительного резервуара темпом 0,5 кгс/см2 за 15 - 20 секунд. Золотник крана машиниста № 395-000 не имеет отверстия диаметром 0,75 мм, поэтому в положении VЭ разрядки уравнительного резервуара и тормозной магистрали не происходит.

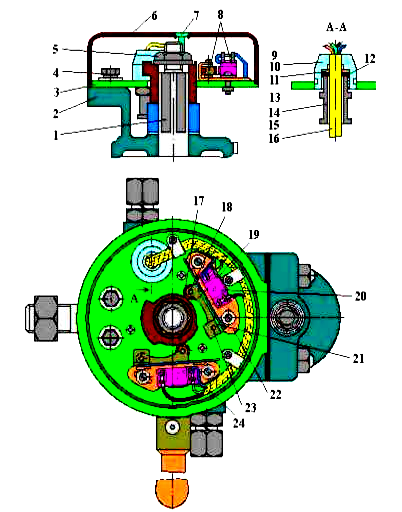

Контроллер крана машиниста № 395-000 крепится к кронштейну 2 крышки. Стержень 1 ручки крана удлинен и на него надета ручка крана и кулачок 13, к которому плоской пружиной прижимаются шарикоподшипники 17, закрепленные в держателях 19. На диске 3 винтами укреплены панели 22 с микропереключателями 20. Через гайку 10, приваренную к диску 3, пропущен кабель, укрепленный резиновым кольцом 11 зажатый втулкой 14. Провода крепятся к диску 3 тремя зажимами. Крышка 6 улаживается тремя винтами.
Контроллер соединяется с аппаратурой электропневматического тормоза штепсельным разъемом.

Презентацию (файл ppt)"Устройство крана машиниста" можно скачать ЗДЕСЬ
