Гидравлический разгонщик РН-01А (рис. 7.30) — улучшенная модификация разгонщика РН-01. Действие прибора основано на том, что смежные рельсовые концы в стыке раздвигаются парными клиньями, обжимающими боковые грани головки рельса. Клинозажимное устройство между корпусами в свою очередь раздвигается распорными цилиндрами, в которые масло подается двумя плунжерными насосами. Насосы приводятся в действие съемными рабочими рукоятками. С помощью разгонщика РН-01А можно одновременно смещать без ослабления стыковых болтов плеть из четырех двадцатипятиметровых рельсов, а при ослабленных костылях — из шести рельсов. Разгонщик РН-02 представляет собой упрощенный вариант РН-01А с одним плунжерным насосом и роликами на одном корпусе.

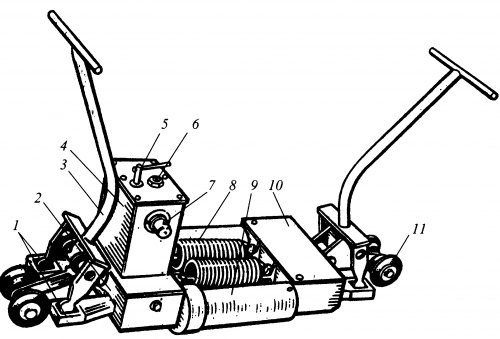

 Рис. 7.30. Гидравлический разгоночный прибор РН-01А: 1 — зажимные клинья; 2 — корпус для размещения механизмов прибора; 3 — ручка прибора; 4 — резервуар для масла с гидроприводом; 5 — спускной вентиль; 6 — пробка с сапуном; 7 — привод насоса; 8 — возвратная пружина; 9 — цилиндр; 10 — инструментальный ящик; 11 — ролик для транспортировки Admin добавил 22.11.2011 в 15:59 Вы можете дополнить или изменить данную статью, нажав кнопку Редактор |
