Тема: Панели питания (фото)


ПВ1-ЭЦК


ПВП1-ЭЦК


ПСТН1-ЭЦК

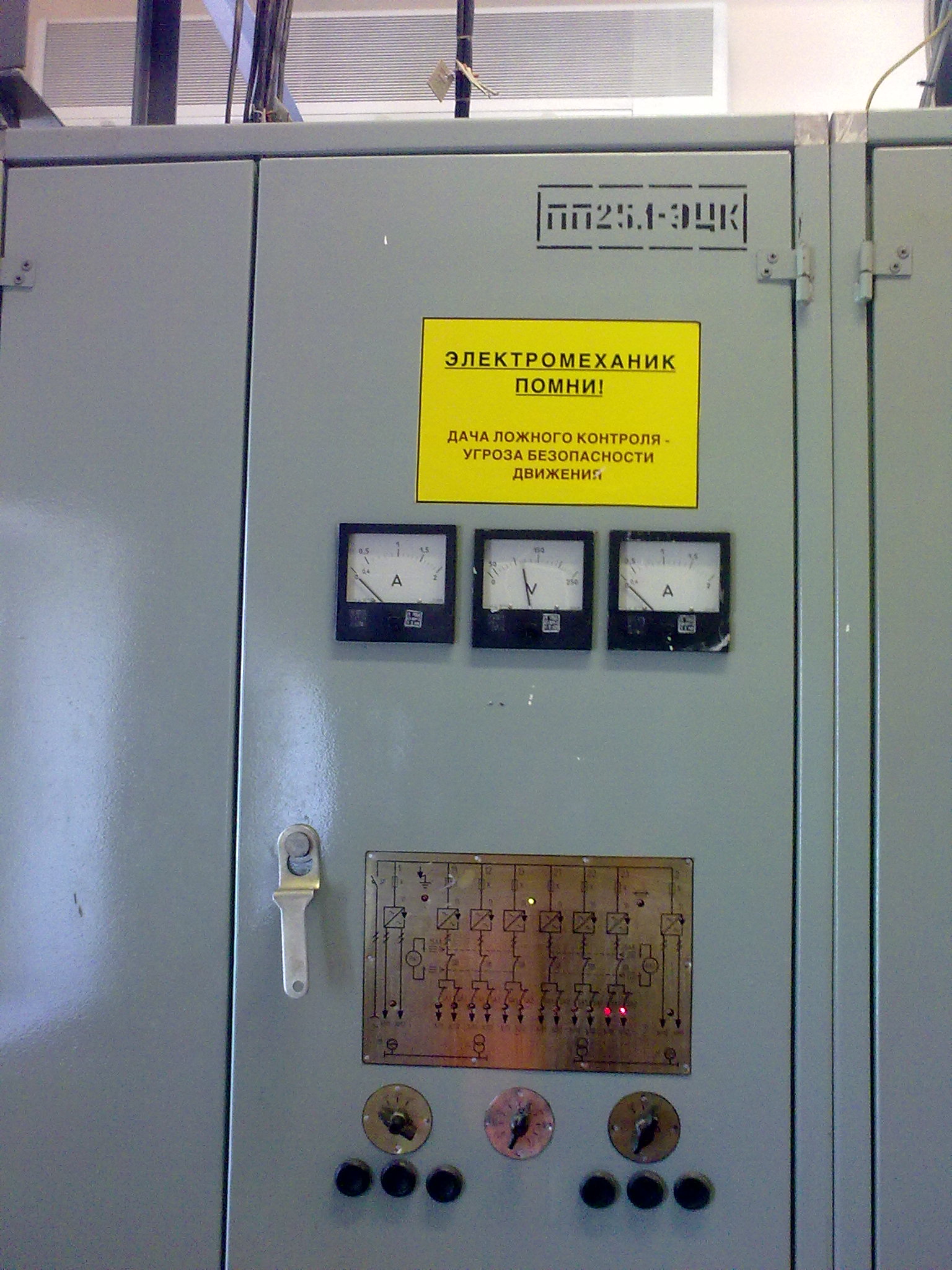

ПП25.1-ЭЦК


Обсуждаем всё самое интересное и полезное о панелях питания.
__________________




Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

Последний раз редактировалось Андрей13; 14.08.2010 в 20:43.
Андрей13 вне форума   Ответить с цитированием 0
Старый 15.08.2010, 07:18   #2 (ссылка)
Super V.I.P.

Аватар для Igorun


Регистрация: 08.04.2010
Адрес: Небольшой городок в Сибири
Сообщений: 1,025
Поблагодарил: 65 раз(а)
Поблагодарили 165 раз(а)
Фотоальбомы: 43
Загрузки: 9
Закачек: 1
Репутация: 89
У нас мероприятия по панелям дали, так один пункт звучит так " На лицевой стороне вводной панели указать максимальное значение подводящего напряжения". Вроде как по ТБ. Я так понимаю надо подписать "Осторожно 380 В" или как ?
Igorun вне форума   Ответить с цитированием 0
Старый 15.08.2010, 07:40   #3 (ссылка)
Super V.I.P.

Аватар для ШВП


Регистрация: 14.02.2010
Адрес: Калтан
Сообщений: 1,788
Поблагодарил: 542 раз(а)
Поблагодарили 177 раз(а)
Фотоальбомы: 0
Загрузки: 26
Закачек: 0
Репутация: 129
Андрей,СЗМ не греется у Вас.Мы асбест подложили.А вообще зимой думаем резисторы куда-нибудь убирать.Панель новая,но уже зарисовали резисторы 400 Ом.Опять надо выдумывать где их ставить.
ШВП вне форума   Ответить с цитированием 0
Старый 15.08.2010, 07:50   #4 (ссылка)
Super V.I.P.

Аватар для Василич


Регистрация: 18.06.2010
Адрес: Братск
Возраст: 66
Сообщений: 4,043
Поблагодарил: 2075 раз(а)
Поблагодарили 1814 раз(а)
Фотоальбомы: 403
Записей в дневнике: 5
Загрузки: 51
Закачек: 1
1.Igorun. Сейчас в магазинах электротоваров продаются различные наклейки, накупи всяких, налепи, может сдоволятся. Тем более, что это недорого.
2. Ну почему такая убогость заводского монтажа? По молодости лет работал в Питере, на электровозах ЧС2Т, ну ведь тоже люди делали.
__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Последний раз редактировалось Василич; 15.08.2010 в 08:34.
Василич вне форума   Ответить с цитированием 0
Старый 15.08.2010, 08:29   #5 (ссылка)
Super V.I.P.

Аватар для APCnik


Регистрация: 26.07.2009
Сообщений: 2,629
Поблагодарил: 323 раз(а)
Поблагодарили 583 раз(а)
Фотоальбомы: 1
Загрузки: 41
Закачек: 4
Наконец додумался завод приклепывать на лицевую сторону однолинейную схему питания. Раньше это приходилось разрисовывать самим. Сложного в этом ничего нет, но зато разрисовывали по всей панели так, что не приходилось долго думать где расположен тот или другой элемент цепи.
__________________
ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!

APCnik вне форума   Ответить с цитированием 0
Старый 15.08.2010, 09:26   #6 (ссылка)
Super V.I.P.

Аватар для Igorun


Регистрация: 08.04.2010
Адрес: Небольшой городок в Сибири
Сообщений: 1,025
Поблагодарил: 65 раз(а)
Поблагодарили 165 раз(а)
Фотоальбомы: 43
Загрузки: 9
Закачек: 1
Репутация: 89
ШВП при наличии СЗМ в панели питания, график измерения изоляции питающих концов как контролируемых цепей? У меня в ПП25-ЭЦК нет, вот и спрашиваю.
Igorun вне форума   Ответить с цитированием 0
Старый 15.08.2010, 10:30   #7 (ссылка)
V.I.P.

Аватар для zamshch13


Регистрация: 27.11.2009
Сообщений: 132
Поблагодарил: 7 раз(а)
Поблагодарили 5 раз(а)
Фотоальбомы: 0
Загрузки: 21
Закачек: 0
Репутация: 1
Цитата:
Сообщение от Василич
Ну почему такая убогость заводского монтажа?
Действительно, а потом в течение текущей эксплуатации переувязываем. Почему бы на заводы не адресовать письмо из департамента, в котором бы четко расписывалось как должен быть организован монтаж. Есть конечно по поводу этого РУ и соответствующие требования. Но за окном 21 век... ОАО "РЖД" - меняемся для вас!!! А от топора ушли недалече
zamshch13 вне форума   Ответить с цитированием 0
Старый 15.08.2010, 11:26   #8 (ссылка)
Super V.I.P.

Аватар для ШВП


Регистрация: 14.02.2010
Адрес: Калтан
Сообщений: 1,788
Поблагодарил: 542 раз(а)
Поблагодарили 177 раз(а)
Фотоальбомы: 0
Загрузки: 26
Закачек: 0
Репутация: 129
СЗМ поле не контролирует,поэтому как не контролируемые.Если стоит АКК и он включен во все контроли,то можно рельсовые цепи перевести в контролируемые.
ШВП вне форума   Ответить с цитированием 0
Старый 04.03.2012, 16:47   #9 (ссылка)
Кандидат в V.I.P.

Аватар для Поляков Евген


Регистрация: 12.12.2010
Сообщений: 27
Поблагодарил: 13 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 4
Закачек: 0
Репутация: 0
Цитата:
Сообщение от ШВП
СЗМ поле не контролирует,поэтому как не контролируемые.Если стоит АКК и он включен во все контроли,то можно рельсовые цепи перевести в контролируемые
Подскажите,кто знает, почему СЗМ по переменке 24 В при измерении тока утечки на "землю" постоянно показывает 1,8-2,0 мА. Я и полюс С-МС с него снимал, и землю отключал - все равно показывает. У всех своих знакомых спрашивал, у всех также, но никто не знает почему.
Поляков Евген вне форума   Ответить с цитированием 0
Старый 04.03.2012, 16:55   #10 (ссылка)
Super V.I.P.

Аватар для СУНДЕТОВ


Регистрация: 22.11.2010
Сообщений: 1,826
Поблагодарил: 760 раз(а)
Поблагодарили 1345 раз(а)
Фотоальбомы: 20
Загрузки: 124
Закачек: 1
Репутация: 475
Цитата:
Сообщение от Поляков Евген Посмотреть сообщение
почему СЗМ по переменке 24 В при измерении тока утечки на "землю" постоянно показывает 1,8-2,0 мА
Там от СЗМ идет переменка.
СУНДЕТОВ вне форума   Ответить с цитированием 0
Старый 04.03.2012, 16:57   #11 (ссылка)
Кандидат в V.I.P.

Аватар для Поляков Евген


Регистрация: 12.12.2010
Сообщений: 27
Поблагодарил: 13 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 4
Закачек: 0
Репутация: 0
Цитата:
Сообщение от СУНДЕТОВ
Там от СЗМ идет переменка.
В смысле?
Поляков Евген вне форума   Ответить с цитированием 0
Старый 04.03.2012, 17:24   #12 (ссылка)
Super V.I.P.

Аватар для СУНДЕТОВ


Регистрация: 22.11.2010
Сообщений: 1,826
Поблагодарил: 760 раз(а)
Поблагодарили 1345 раз(а)
Фотоальбомы: 20
Загрузки: 124
Закачек: 1
Репутация: 475
Это из описания СЗМ и на постоянке прибором видим переменную составляюшую:
Нестабилизированное выпрямленное напряжение +150 В используется для создания оперативного тока в контролируемых источниках 1-8. Соответственно СЗМ имеет восемь каналов контроля изоляции.

При проверке источников =24 В и -24 В переключатель 1 должен быть установлен в положение, при котором замкнут контакт 2—3, a SA2 должен находиться в исходном положении. Резистор R3* поочередно подключают ко всем проверяемым цепям переключателем SA3. При нахождении SA3, например, в положении 8 ток протекает по цепи от выхода 150 В источника питания через замкнутый контакт 2—3SA1, резистор R3*, замкнутые контакты J и 12SA3, проводник 8, резисторы Rll, R43, R44 к общему минусовому полюсу 0. При этом на делителе R43, R44 выделяется постоянное напряжение, вызывающее срабатывание порогового элемента микросхемы DA1 и последующее включение светодиода VD21 и реле KV, фиксирующих срабатывание СЗМ по восьмому каналу.

Последний раз редактировалось СУНДЕТОВ; 04.03.2012 в 17:27.
СУНДЕТОВ вне форума   Ответить с цитированием 0
Старый 04.03.2012, 17:30   #13 (ссылка)
АфроСЦБист

Аватар для tyubik


Регистрация: 22.10.2010
Адрес: Ивантеевка
Возраст: 48
Сообщений: 13,186
Поблагодарил: 477 раз(а)
Поблагодарили 845 раз(а)
Фотоальбомы: 0
Загрузки: 35
Закачек: 11
Репутация: 1601
Цитата:
Сообщение от Поляков Евген Посмотреть сообщение
Подскажите,кто знает, почему СЗМ по переменке 24 В при измерении тока утечки на "землю" постоянно показывает 1,8-2,0 мА. Я и полюс С-МС с него снимал, и землю отключал - все равно показывает. У всех своих знакомых спрашивал, у всех также, но никто не знает почему.
Опять введение в заблуждение и опять от того же персонажа...
tyubik вне форума   Ответить с цитированием 0
Старый 17.05.2015, 13:45   #14 (ссылка)
Кандидат в V.I.P.

Аватар для spirituga


Регистрация: 23.12.2010
Сообщений: 10
Поблагодарил: 4 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8597
Закачек: 0
Репутация: 0

Тема: ПР1-ЭЦК


Не хватает

Последний раз редактировалось spirituga; 17.05.2015 в 13:52.
