Таблица   157   Электрические характеристики реле ДСШ-15 и ДСШ-16







Тип реле

Часто­та пи­тающих напря­жений, Гц

Местный элемент

Путевой элемент

Номинальный

угол сдвига

фаз, ± 5'

на-пря-же-ние, В

ток, не

более,

А

мощ­ность, не бо­лее, Вт

сраба­тывание полное, не бо­лее, В

отпуска­ние, В

полное сопро­тивле­ние, Ом ±10%

ДСШ-15



ДСШ-16

50



50

220



220

0,072



0,072

5



5

12,0



14,75

Не

менее

9,5

910

720



 720

Ток путевого элемента от­стает от на­пряжения местного эле­мента на угол 162°

ДСШ-15



ДСШ-16

25



25

110



110

12



14,75

Не менее

9,5

910

Напряжение путевого эле­мента отстает от напряже­ния местного элемента на угол 90°



Обмоточные данные реле ДСШ-15 и ДСШ-16 приведены в табл. 158.



Таблица   158 Обмоточные данные реле ДСШ-15 и ДСШ-16













Тип реле

Местный элемент

Путевой элемент

Провод

Число витков

Активное сопротив­ление, Ом

Провод

Число витков

Актив­ное со­против­ление, Ом

марка

диа­метр, мм

марка

диа­метр, мм

ДСШ-15, ДСШ-16

ПЭВ-1

или

ПЭВТЛ-1

0,18

5400

510±10%

ПЭВ-1

или

ПЭВТЛ-1

0,28

2350

79±10

%



Механические характеристики реле ДСШ-15 и ДСШ-16 аналогич­ны ранее описанным реле ДСШ-12, ДСШ-13 и ДСШ-13А.

Габаритные размеры реле 230x134x203 мм; масса — не более 4,7 кг.





12. Реле времени стабилитронное штепсельное типа СВШ

Назначение. Реле предназначено для осуществления выдержки времени при искусственном размыкании и отмене маршрутов в устройствах автоматики и телемеханики в совместной схеме с испол­нительными реле типа НМШЗ-550/400 при напряжении питания 24 В и типа НМШЗ-250/400 при напряжении питания 12 В и изго­товляется по черт. 24126.00.00Б.

Некоторые конструктивные особенности. Все детали реле СВШ со­браны в корпусе реле НШ и установлены на кронштейне, который укреплен на цоколе.

Электрическая схема реле СВШ (рис. 185) состоит из следующих элементов: VD1, VD2 — диоды типа Д226; С1 — конденсатор типа КБГИ-600В-0,015 мкф ±10%; С2 — конденсатор типа МБГО-2-160В-2 мкФ-II; СЗ - конденсатор типа МБГП-200В-А-25 мкФ-1; стабилитрон VD3 типа СГ-2С; вибратор типа ВС-12Г; R8 — резистор типа ПЭВР-15Вт-200 Ом±10%; R9 - ПЭВР-15Вт-24 Ом±10%; R1 - МЛТ-0,5Вт-180 кОм±5%-А; R2 - МЛТ-0,5Вт-510 кОм±5%-А; R3 - МЛТ-0,5Вт-1 МОм±5%-А; R4 - МЛТ-0,5Вт-2,7 МОм±5%-А; R5- МЛТ-0,5Вт-7,5 МОм±5%-А; R6 - МЛТ-1Вт-100 Ом±10%-А: FU — предохранитель типа ПК-30-0.15А; держатель предохранителя типа ДПК-1; панель ламповая типа ПЛ-1П.

Для питания реле СВШ требуется источник постоянного тока на­пряжением 12 или 24 В. Источник питания напряжением 12 В под­ключается к контактам 1—3, а напряжением 24 В — к 1—4.

Реле СВШ позволяет получить 5 ступеней выдержки времени, которые при температуре окружающей среды +20° С приведены в табл. 159.

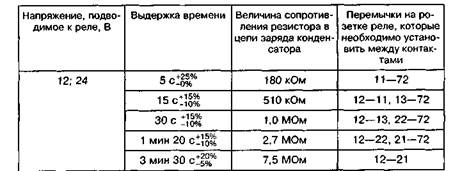

Таблица   159     Выдержки времени и устанавливаемые перемычки на реле







При температуре окружающей среды (20±3)°С и изменении на­пряжения, подводимого к реле, на ±10% выдержки времени должны соответствовать значениям, указанным в табл. 160.

Таблица   160  Допускаемое изменение выдержек времени







Напряжение,

подводимое

к реле, В

Выдержка времени

I ступень

II ступень

III ступень

IV ступень

V ступень

5с

15с

30 с

1 мин 20 с

3 мин 30 с

10,8 и 21,6

не более 8 с

не более 24 с

не более 47 с

не более 1 мин 55 с

не более 5 мин 10 с

13,2 и 26,4

не менее 4 с

не менее 11 с

не менее 22 с

не менее 1 мин

не менее 2 мин 55 с

При температуре —40"С для любого напряжения от 10,8 до 13,2 В и от 21,6 до 26,4 В выдержка времени уменьшается не более чем на 10% по сравнению со временем при температуре +20°С. При темпе­ратуре 60° С для любого напряжения в пределах 12 В+10% и 24 В±10% выдержки времени увеличиваются не более чем для I, II и III ступеней — на 25%, для IV ступени — на 40% и для V ступени — на 60% по сравнению со временем при температуре +20°С.

Стабилитрон типа СГ2С должен иметь разность напряжений за­жигания и горения не менее 30 В.

Измерение напряжения зажигания и горения стабилитрона про­изводится по схеме, приведенной на рис. 186. Порядок измерения следующий: увеличивают напряжение на входе до момента зажига­ния стабилитрона, одновременно изменением сопротивления рези­стора R1 устанавливают в цепи ток 5 мА. Вольтметр VI покажет на­пряжение зажигания стабилитрона, V2 — напряжение горения.

Емкость конденсаторов и сопротивления резисторов измеряют любым методом, обеспечивающим точность измерений не ниже ±3%.

Измерение временных характеристик производится в соответствии с принципиальной схемой включения стабилитронного реле времени и исполнительного реле.

Время от момента включения напряжения в цепи заряда конденсатора до момента срабатыва­ния исполнительного реле для 1 ступени измеряют электросекун­домером, для IIV ступеней — электросекундомером или секун­домером.































Стабилитронное реле времени СВШ должно обеспечивать 1 000 000 срабатываний. Испытание реле на длительность работы производится совместно с исполнительным реле при выдержке вре­мени 15 с. Временные характеристики проверяются через каждые 25 000 срабатываний. После проведения испытаний временные ха­рактеристики реле не должны отличаться от значений, измеренных до испытаний, более чем на 10%.

Электрический монтаж реле СВШ выполняется гибким проводом ПМВГ или МГШВ сечением не менее 0,20 мм2.

Электрическая прочность и сопротивление изоляции. Изоляция ре­ле должна в течение 1 мин ±5 с выдерживать без пробоя и явлений разрядного характера испытательное напряжение 2000 В переменно­го тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА, приложенное между всеми токоведущими частями и корпусом реле. Испытательное напряжение повышается постепенно. Погрешность измерения испытательного напряжения не должна превышать ±5%.

Сопротивление изоляции при относительной влажности воздуха до 90% и температуре (20±5)°С между токоведущими частями реле и кор­пусом должно быть не ниже 400 МОм. При температуре 40±5°С и отно­сительной влажности воздуха (70±5)% сопротивление изоляции долж­но быть не ниже 300 МОм. Измерение сопротивления изоляции произ­водится любым методом при напряжении постоянного тока 500 В.

Условия эксплуатации. Реле СВШ изготовляют для следующих условий эксплуатации:

температура окружающего воздуха от —40 до +60°С:

относительная влажность окружающего воздуха до 90% при температуре +20°С и до 70% при температуре +40°С.

Реле должны храниться в закрытом вентилируемом помещении в картонных коробках при температуре от 5 до +35°С, относительной влажности воздуха не более 80% и отсутствии в окружающей среде кислотных и других агрессивных примесей. Хранение в транспорт­ной упаковке допускается не более трех месяцев.

Габаритные размеры реле без розетки 230x82x203 мм; масса реле без розетки 2,0 кг.

13. Реле трансмиттерные штепсельные типов ТШ1-65 и ТШ1-2000

Назначение. Трансмиттерные реле предназначены для кодирова­ния рельсовых цепей в устройствах кодовой автоблокировки и автоматической локомотивной сигнализации.

Реле ТШ1-65 изготовляется по черт. 13855.00.00 и обеспечивав! нормальную работу при подаче на его обмотку импульсов постоя и тока напряжением 12 В±10%, представляющих собой коды. Ре­ле ТШ1-2000 изготовляется по черт. 14086.00.00 и обеспечивает нор­мальную работу при подаче на его обмотку таких же кодовых импу­льсов, но переменного тока напряжением ПО В.

Некоторые конструктивные особенности. Устройство реле ТШ1-2000 аналогично реле ТШ1-65, только дополнительно оно име­ет выпрямитель.

Трансмиттерные реле ТШ1-65 и ТШ 1-2000 представляют собой быстродействующие нейтральные реле с неразветвленной магнитной цепью. Принципиальные схемы этих реле показаны соответственно на рис. 187, а и б. Для уменьшения износа усиленного контакта в ре­ле ТШ1-65 и ТШ 1-2000 установлен конденсатор типа КБГ-МН-2 емкостью 0,25 мкФ.

Электрические характеристики реле при температуре окружающе­го воздуха (20±5)°С и относительной влажности до 90% должны со­ответствовать данным, указанным в табл. 161.














Таблица   161 Электрические характеристики реле









Тип реле

Активное сопротив­ление кату­шек, Ом

Напряжение, В

Род питающе­го тока

Время замедле­ния на притяже­ние при напряже­нии пере­менного

тока 100 В, не более, с

отпус­кания якоря по по­стоян­ному току, не менее

полного притя­жения якоря по по­стоян­ному

току, не более

полного притя­жения якоря по пе­ремен­ному току, не более

номина­льное

ТШ1-65

65+10%

2

7,5

12

постоянный

ТШ1-2000

2000+10%

15

50

80

110

переменный

0,07



Электрические характеристики реле, измеренные при температуре окружающей среды +40°С и относительной влажности 70%, не должны отличаться от значений, указанных в табл. 161, более чем на 20%.

После 15 000 000 гарантийных срабатываний реле электрические характеристики не должны отличаться от указанных в табл. 161 бо­лее чем на ±15%.

Измерение активного сопротивления катушек производят на мо­стике УМВ с отнесением сопротивления к температуре +20°С. Время замедления на притяжение определяют специальным прибо­ром — «измерителем времени».

Электрическая прочность и сопротивление изоляции. Изоляция ре­ле должна выдерживать испытательное напряжение 1500 В перемен­ного тока частотой 50 Гц, приложенное между всеми токоведущими и прочими металлическими частями, в течение 1 мин±5 с от испы­тательной установки мощностью не менее 0,5 кВА. Испытательное напряжение повышается постепенно.

Сопротивление изоляции должно быть не ниже 40 МОм при тем­пературе окружающей среды +20°С. При температуре +40°С и отно­сительной влажности 70% сопротивление изоляции должно быть не ниже 2 МОм. Сопротивление изоляции определяют мегаомметром при напряжении 500 В. При этом испытании все клеммы соединяют между собой, а испытательное напряжение подключают одним по­люсом к контактам, а вторым — корпусу реле.

Обмоточные данные реле должны соответствовать данным табл. 162.

Монтаж реле производится гибким проводом марки ПМВГ сече­нием не менее 0,35 мм2, а цепи усиленных контактов — не менее 0,75 мм2.



Механические характеристики реле:

Ход якоря, т. е. расстояние между наклепкой на

якоре и сердечником, не менее, мм                         1,0

Люфт якоря, мм:

по линии шарнира                                              0,3—0,7

в вертикальном направлении                               0,3—0,5

вдоль оси сердечника                                        0,05—0,15

Зазор между разомкнутыми контактами, не ме­нее, мм:

усиленными                                                            1,0

неусиленными                                                        0,8

Контактное нажатие на каждый контакт, не ме­нее, Н (гс):

усиленный фронтовой                                         0,3 (30)

усиленный тыловой                                            0,25 (25)

неусиленный (фронтовой и тыловой)                  0,25 (25)

Совместный ход контактов, не менее, мм:

усиленных фронтовых                                            0,25

усиленных тыловых                                                0,4

неусиленных (фронтовых и тыловых)                     0,25

Нажатие между свободными концами подвижных

усиленных пружин, не менее, Н (гс)                    0,3 (30)

Нажатие изоляционной полки якоря на выступ

замковой планки, не менее, Н (гс)                      0,2 (20)

Нажатие подвижных пружин неусиленных кон­тактов на полку при отпавшем якоре, не ме­нее, Н (гс)                                                          0,45 (45)

После 15 000 000 гарантийных срабатываний реле все механиче­ские характеристики не должны отличаться от вышеуказанных зна­чений более чем на ±20%.

Измерение контактных нажатий и зазоров производится с помо­щью граммометра и щупов.



Контактная система реле ТШ1-65 и ТШ1-2000 — 1 футу, 1 ф, 1 т (контактный набор 15-7-12). Схема расположения контактов реле ТШ1-65 и ТШ1-2000 показана на рис. 187, а и б.

Усиленные контакты реле ТШ1-65 и ТШ 1-2000 рассчитаны не менее чем на 15 000 000 срабатываний при коммутации фронтовыми контактами цепей переменного тока мощностью 300 ВА, а тыловы­ми — мощностью 150 ВА при напряжении 110 или 220 В и нагрузке, имеющей

cos φ  > 0,8. Остальные нормальные (неусиленные) контак­ты трансмиттерных реле полностью идентичны контактам реле типа КДР и рассчитаны на коммутацию цепей нагрузок, указанную для реле типа КДР.

Переходное сопротивление усиленных металлокерамических контактов с учетом сопротивления проводников внутреннего мон­тажа для трансмиттерных реле, не бывших в работе, не должно превышать 0,07 Ом, а остальных контактов (серебряных) — 0,05 Ом.

Измерение переходного сопротивления контактов производится методом вольтметра — амперметра, при этом ток через усиленные контакты должен устанавливаться 2—3 А, а через нормальные (не­усиленные) — 0,4—0,5 А. Перед измерением следует произвести не­сколько срабатываний трансмиттерного реле. За переходное сопро­тивление принимается среднее арифметическое значение трех по­следовательных измерений.

На длительную работу контакты испытывают при частоте сраба­тывания 80—100 раз в 1 мин.

После 15 000 000 гарантийных срабатываний реле ТШ переходное сопротивление их контактов не должно отличаться от первоначаль­ных значений более чем на 15%.

Условия эксплуатации. Реле изготовляют для следующих условий эксплуатации:

— температура окружающего воздуха от -50 до +60°С;

— относительная влажность окружающего воздуха до 90% при температуре +20°С и до 70% при температуре +40°С;

— рабочее положение — горизонтальное, контактным набором сверху.

Допускаются отклонения от рабочего положения не более чем на 5° в любую сторону.

Реле должны храниться в закрытом вентилируемом помещении и картонных коробках при температуре от 1 до +40°С, относительной влажности воздуха не более 80% и отсутствии в окружающей среде кислотных и других агрессивных примесей. Хранение в транспорт ной упаковке допускается не более трех месяцев.

Габаритные размеры реле без розетки 225x80x201 мм; масса реле без розетки 2,4 кг.

14. Реле (ячейки) трансмиттерные штепсельные типов ТШ-65В и ТШ-2000В

Назначение. Трансмиттерные реле (ячейки) предназначены для кодирования рельсовых цепей в устройствах кодовой автоблокиров­ки и автоматической локомотивной сигнализации. Реле (ячейка) ТШ-65В изготовляется по черт. 573.43.91 и обеспечивает нормаль­ную работу при подаче на его обмотку импульсов постоянного тока напряжением 12 В±10%, представляющих собой коды. Реле (ячейка) ТШ-2000В изготовляется по черт. 573.43.92 и обеспечивает нормаль­ную работу при подаче на его обмотку таких же кодовых импульсов, но переменного тока напряжением ПОВ+10% частотой 50 Гц.

Реле (ячейки) ТШ-65В и ТШ-2000В выпускаются с 1971 г. взамен соответственно ТШ1-65 и ТШ1-2000.

Некоторые конструктивные особенности. Реле (ячейка) трансмиттерное ТШ-65В сконструировано на базе двух кодовых реле типа КДРТ: одного — по черт. У611.28.57 и другого — по черт. У611.28.87. Принципиальная электрическая схема реле ТШ-65В (рис. 188, а) со­держит следующие элементы: R1 — резистор МЛТ-1Вт-47 Ом±10%; R2, R4 — резисторы МЛТ-1Вт-430 Ом; R3 — резистор МЛТ-1Вт-200 Ом±10%; VD1, VD2 - диоды Д226Б; РТ - реле типа КДРТ (черт. У611.28.57, провод ПЭВ-1 диаметром 0,25 мм число витков 4500, со­противление 100 Ом±10%); РИ- реле типа КДРТ (черт. У611.28.87, провод ПЭВ-1 диаметром 0,18 мм, число витков 6800, сопротивле­ние 280 Ом±10%).

Реле (ячейка) трансмиттерное ТШ-2000В сконструировано также на базе двух кодовых реле типа КДРТ: одного — по черт. У611.28.60 и другого — по черт. У611.28.88. Принципиальная электрическая схема реле ТШ-2000В (рис. 188, б) содержит следующие элементы: VD1-VD8 - диоды типа Д226Б; РТ - реле типа КДРТ (черт. У611.28.60, I обмотка — провод ПЭВ-1 диаметром 0,07 мм, число витков 17 000, сопротивление 4000 Ом±10%, II обмотка —провод ПЭВ-1 диаметром 1 мм, число витков 100, сопротивление 0,16 Ом±5%); РИ- реле типа КДРТ (черт. У611.28.88, I обмотка -провод ПЭВ-1 диаметром 0,06 мм, число витков 20 000, сопротивле­ние 6600 Ом±10%; II обмотка — провод ПЭВ-1 диаметром 1 мм, число витков 130, сопротивление 0,2 Ом±5%).

При осмотре ячеек ТШ, включенных в схему кодовой автоблоки­ровки, необходимо помнить, что на кодирующих контактах реле РТ (выходные выводы разъема 11—12—13; 41—42—43) в момент разрыва электрической цепи возникает напряжение 600—800 В.

Электрические и временные характеристики реле (ячеек) ТШ-65В и ТШ-2000В при номинальном напряжении питания и температуре окружающего воздуха (20±5)°С должны соответствовать данным, приведенным в табл. 163.

Таблица  163 Электрические и временные характеристики реле







Наименование характе­ристики

Ячейка ТШ-65В

Ячейка ТШ-2000В

Реле КДРТ

Реле КДРТ

У611.28.57

У611.28.87

У611.28.60

У611.28.88

Напряжение притяже­ния, не более, В

7,5

8,0

80 (по I обм.)

80 (по I обм.)

Напряжение отпуска­ния, не менее, В

2,5

2,5

40 (по I обм.)

30 (по I обм.)

Прямое замедление, не более, мс

70

70



Обратное замедление, мс

4080

---

4080

Время укорочения (коррекции) импуль­сов, мс

30-45



1540








При измерении временных характеристик клеммы разъема 2—82 ячейки ТШ-65В и 1—52, 2—82 ячейки ТШ-2000В должны быть закорочены. Временные характеристики измеряют электронным секун­домером в статическом режиме.

Укорочение импульсов определяется как разность значений вре­мени (время притяжения минус время отпускания).

При крайних значениях температуры в пределах области приме­нения реле допускается отклонение временных характеристик: время притяжения и отпускания на ±50% при температуре +55°С и на ±55% при температуре — 40°С от значений, измеренных при темпера­туре (20±5)°С.

Укорочение импульса может быть в пределах 1—60 мс. При изме­нении номинального напряжения на ±10% допускается отклонение значения времени притяжения на ±30%.

После 50 000 000 гарантийных срабатываний реле допускается от­клонение по временным, электрическим и механическим характери­стикам на ±40% от первоначальных данных.

Электрическая прочность и сопротивление изоляции. Изоляция между всеми токоведущими и прочими металлическими частями ячейки ТШ должна выдерживать в течение 1 мин напряжение 1000 В от источника переменного тока мощностью не менее 0,5 кВА часто­той 50 Гц без явлений пробоя и разрядного характера.

Сопротивление изоляции между всеми соединенными между со­бой токоведущими и прочими металлическими частями ячейки ТШ при температуре окружающего воздуха (20±5)°С, относительной влажности (65±15)% и испытательном напряжении 500 В постоян­ного тока должно быть не менее 40 МОм. Испытание производится мегаомметром постоянного тока с погрешностью измерения не бо­лее 10%.

Контактная система. Усиленные контакты реле при использова­нии защиты в схемах включений должны выдерживать 50 000 000 коммутаций без чистки и дополнительной регулировки, в том числе нормально разомкнутые (фронтовые) контакты — 42 000 000 мощно­стью 300 ВА и 8 000 000 мощностью 600 ВА, а нормально замкнутые (тыловые) контакты — 42 000 000 мощностью 150 ВА и 8 000 000 мощностью 300 ВА при напряжении до 250 В переменного тока частотой 50 Гц и cos φ = 0,8.

При использовании защиты усиленных контактов ячеек ТШ и включении их в схему кодовой автоблокировки необходимо на выво­ды 81—83 разъема ячейки ТШ подсоединить резистор ПЭ-15Вт-40Ом.

Переходное сопротивление не бывших в работе усиленных и нор­мальных (неусиленных) контактов, измеренное на гнездах ячейки IUJ, не должно превышать 0,1 Ом.

















Определение переходного сопротивления замкнутых контактов производится методом вольтметра – амперметра при токе через нормальные (неусиленные) контакты 0,5 А и 2—3 А — через усилен­ные контакты при активной нагрузке. За переходное сопротивление принимается среднее арифметическое значение из трех измерений с двукратным промежуточным включением и выключением реле по­сле каждого отсчета.

Включение реле при этом должно производиться соответствую­щим номинальным рабочим напряжением.

В исправной ячейке ТШ контакты, коммутирующие повышен­ную мощность, не должны искрить при размыкании; при замыкании допускается незначительное искрение.

Условия эксплуатации. Ячейки ТШ изготовляют для следующих условий эксплуатации:

температура окружающего воздуха от —40 до +55°С;

относительная влажность (65±15)% при +20°С и атмосферном давлении 650—800 мм рт. ст.

Ячейки ТШ должны храниться в закрытых помещениях на стел­лажах в картонной или бумажной упаковке при температуре окружа­ющего воздуха от 1 до +40°С, относительной влажности (65±15)% и отсутствии в окружающей среде кислотных и других агрессивных

примесей.

Габаритные размеры ячеек 225x82x203 мм; масса ячеек без розе­ток — 2,8 кг.

15. Реле (ячейка) трансмиттерное ТШ-5

Назначение. Реле ТШ-5 (черт. 573.46.00) предназначено для коди­рования рельсовых цепей переменного тока напряжением от 200 до 250 В частотой 50 Гц.

Некоторые конструктивные особенности. Реле ТШ-5 конструктив­но оформлено в корпусе реле типа НШ. Электрическая схема реле ТШ-5 показана на рис. 189.

Наименование и тип элементов, примененных в реле ТШ-5, при­ведены в табл. 164.

Электрические характеристики:

Напряжение питания постоянного тока, В            12,6±1,6

Ток    через    обмотку    контрольного    реле    К

(НМШ2-12000), мА:

при напряжении сети 220 В и отсутствии кодов        3—6
при напряжении сети 220 В и шунтировании
тиристоров ТШ-5 не более
                                   0,2

При отключении цепи управления ток помехи в цепи нагрузки ТШ-5 не должен превышать 8   мА.

Реле ТШ-5 коммутирует мощность 500 ВА (2,3 А; 220 В), при этом напряжение на выводах 11—13 не должно отличаться от напря­жения на выводах 12—13 более чем на 5 В.

При изменении температуры окружающей среды от —40 до +50°С и напряжения источника питания катушки реле ТШ-5 от 11 до 14,2 В укорочение длительности импульсов (без перемычки на выводах 1—2 разъема) должно быть до 70 мс или удлинение до 15 мс.

Укорочение или увеличение длительности импульсов, образуе­мых с помощью ТШ-5, определяют как разность времени срабатыва­ния и времени отпускания. Если указанная разность имеет положительное значение, то будет укорочение длительности импульса; при отрицательном значении длительность импульса увеличивается










Таблица   164

Наименование и тип элементов, примененных в реле ТШ-5



Условное обозначение на рис. 189

Наименование элемента

Тип элемента

R1

Резистор

МЛТ-2-ЗЗкОм±10%

П2, R3

Резистор

МЛТ-2-22кОм±10%

R4

Резистор

МЛТ-0,5-560Ом±10%

R5

Резистор

МЛТ-1-100Ом±10%

R6

Резистор

МЛТ-1-560Ом±10%

С1.С2

Конденсатор

К50-ЗБ-100-20

VD1 VD7

Диод

Д226Б

Р

Реле

КДР1 черт. У611.28.90

VS1.VS2

Тиристор

КУ202Н



Укорочение длительности импульсов при напряжении питания 12,6 В и температуре окружающего воздуха (25±10)°С должно быть 5—40 мс (при наличии перемычек 1—2 на разъеме ТШ-5) и 20—50 мс (без перемычки 1—2 на разъеме ТШ-5).

Электрическая прочность и сопротивление изоляции. Изоляция между всеми электрически не связанными токоведущими частями реле, а также между ними и корпусом должна выдерживать без про­боя и явлений разрядного характера в течение 1 мин напряжение 1000 В от источника переменного тока частотой 50 Гц.

Сопротивление изоляции между всеми электрически не связан­ными токоведущими частями реле, а также между ними и корпусом при температуре окружающего воздуха (20±5)°С и относительной влажности (65+15)% должно быть не менее 200 МОм.

Контактная система. Схема расположения выводов на плате ана­логична реле НШ.

Условия эксплуатации. Реле ТШ-5 предназначено для работы при температуре окружающего воздуха от -40 до +50°С и относительной влажности воздуха 65±15% при температуре +20°С.

Габаритные размеры 224x80x201 мм; масса — не более 2 кг.

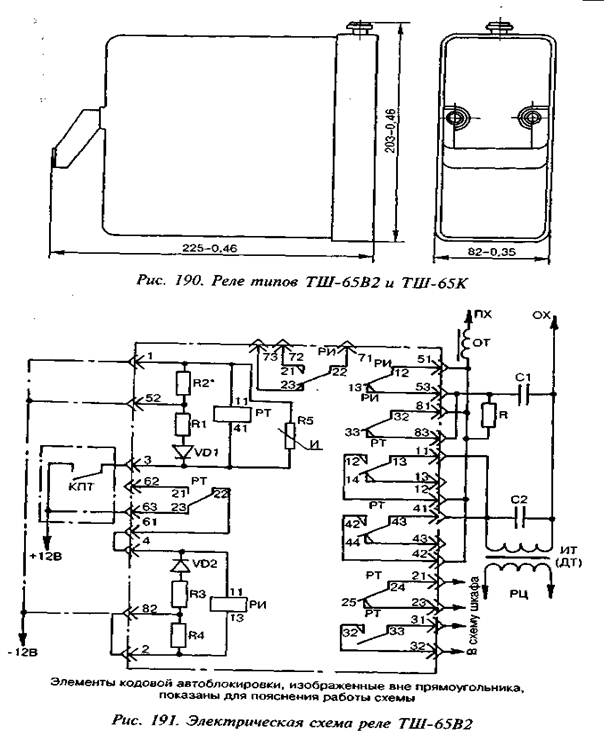

16. Реле (ячейки) трансмиттерные штепсельные типов ТШ-65В2, ТШ-2000В2 и ТШ-65К

Назначение. Трансмиттерные реле (ячейки) предназначены для работы в кодовых и импульсных рельсовых цепях. Реле (ячейка) ТШ-65В2 изготовляется по черт. 573.46.76 и обеспечивает нормаль­ную работу при подаче на его обмотку импульсов постоянного тока напряжением 12 В±10%. Реле (ячейка) ТШ-2000В2 изготовляется по черт. 573.46.77 и обеспечивает нормальную работу при подаче на его обмотку таких же кодовых импульсов, но переменного тока напря­жением 110 В±10% частотой 50 Гц.

Реле ТШ-65В2 и ТШ-2000В2 изготавливаются с 1995 г. взамен выпускавшихся Харьковским заводом реле ТШ-65В и ТШ-2000В.

Реле (ячейка) ТШ-65К (комбинированное с блоком БКТ) изго­товляется по черт. 157.333-00-00 и обеспечивает нормальную работу при подаче на его обмотку импульсов постоянного тока напряжени­ем 12 В ±10%.

Некоторые конструктивные особенности. Габаритный чертеж реле ТШ-65В2, ТШ-2000В2 и ТШ-65К приведен на рис. 190. Реле (ячей­ка) трансмиттерное ТШ-65В2 сконструировано на базе двух кодовых реле типа КДРТ: одного — по черт. У611.28.57 и другого — по черт. У611.28.87. Принципиальная схема реле ТШ-65 В2 (рис. 191) содержит следующие элементы: R1 — резистор МЛТ-1-470 Ом±10%; R2* — резистор МЛТ-1-430 Ом±10%; R3 — резистор МЛТ-1-200 Ом+10%;  R4* — резистор  МЛТ-1-430 Ом±10%;  R5 —  варистор





























СН-1-2-2-27 В±10%; VD1, VD2 - диоды КД 105 Г; РТ - реле типа КДРТ (черт. У611.28.57, провод ПЭВ1 диаметром 0,25 мм, число витков 4500, сопротивление 100 Ом±10%); РИ - реле типа КДРТ (черт. У611.28.87, провод ПЭВ-1 диаметром 0,18 мм, число витков 6800, сопротивление 280 Ом±10%).

Примечание: R2* и R4* подбираются при регулировании и могут быть от 200 до 820 Ом.

Реле (ячейка) трансмиттерное ТШ-2000 В2 сконструировано так­же на базе двух кодовых реле типа КДРТ: одного — по черт. У611.28.60 и другого — по черт. У611.28.88. Принципиальная элект­рическая схема реле ТШ-2000 В2 (рис. 192) содержит следующие элементы: VD1-VD8 - диоды МД218А (КД243Ж); РТ - реле тип КДРТ (черт. 611.28.60, I обмотка — провод ПЭВ-1 диаметром 0,07 мм, число витков 17000, сопротивление 4000 Ом±10%; II обмотка — провод ПЭВ-1 диаметром 1 мм, число витков 100, сопротивление 0,16 Ом±5%; РИ - реле типа КДРТ (черт. У611.28.88, I обмотка -провод ПЭВ-1 диаметром 0,06 мм, число витков 20 000, сопротивле­ние 6600 Ом±10%; II обмотка — провод ПЭВ-1 диаметром 1 мм, число витков 130, сопротивление 0,2 Ом±5%.

Реле (ячейка) трансмиттерное ТШ-65К сконструировано на базе одного кодового реле типа КДРТ (черт. У611.28.57) и бесконтактного блока БКТ. Принципиальная электрическая схема реле ТШ-65К (рис. 193) содержит следующие элементы: R1* — резистор С2-ЗЗН-1-430 Ом±10%; R2 - резистор С2-ЗЗН-1-47 Ом±10%; R3 - варистор СН1-2-2-27 В±10%; R4 - варистор СН1-1-1000 В±10%; R5, R6- резисторы С2-ЗЗН-1-150 Ом±10%; VD1 - диод КД 105Г; VD2, VD3 - диоды В10-1000; VD4, VD5 - диоды КД 105Г; VS1, VS2 - тиристоры Т142-50-900.

Примечание: R1* подбирается при регулировании и могут быть от 200 до 820 Ом.









Электрические и временные характеристики реле (ячеек) ТШ-65В2, ТШ-2000В2 и ТШ-65К при номинальном напряжении питания и температуре окружающего воздуха (20+5)° должны соот­ветствовать данным, приведенным в табл. 165.



Таблица   165

Электрические и временные характеристики реле





Электриче­ские и вре­менные ха­рактеристики

Реле ТШ-65 В2

Реле TШ-65K

Реле ТШ-2000 В2

У611.28.57 РТ

У611.28.57 РИ

У611.28.57 РТ

У611.28.60 РТ

У611.28.88РИ

Номиналь­ное напря­жение пита­ния, В

постоянный ток, 12

постоянный ток, 12

постоянный ток, 12

переменный ток, 110

переменный

ток, 110 по I

обмотке

Напряжение срабатыва­ния, В, не более

7,5

8,0

7,5

80 (по I обм.)

80 (по I обм.)

Напряжение отпускания, В, не менее

2,5

2,5

2,5

40 (по I обм.)

30 (по I обм.)

Время сра­батывания, мс, не бо­лее

70



70

70



Время отпу­скания, мс

4080

4080

Время уко­рочения (коррекция) импульсов, мс

3045



3045

1540



При крайних значениях температур —40 и +55°С допускается от­клонение времени срабатывания и отпускания на ±50%, а отклоне­ние напряжения срабатывания и отпускания на ±35% от величин, измеренных в нормальных климатических условиях (20±5)°С. Уко­рочение импульса может быть в пределах 1—60 мс.

При измерении временных характеристик клеммы разъема 1—52 у реле ТШ-65В2 и ТШ-65К должны быть закорочены (установлены перемычки).

Коммутируемые блоком БКТ реле ТШ-65К напряжение пере­менного тока частотой до 100 Гц должно быть не более 250 В, ком­мутируемый блоком БКТ переменный ток частотой до 100 Гц дол­жен быть не более 5 А.

Электрическая прочность и сопротивление изоляции. Электриче­ская изоляция между токоведущими частями и корпусом должна вы­держивать без пробоя и явлений разрядного характера от источника мощностью не менее 0,5 кВА испытательное напряжение перемен­ного тока частотой 50 Гц в течение 1 мин: в нормальных климатиче­ских условиях — 1000 В; при воздействии верхнего значения влаж­ности воздуха по условиям эксплуатации — 500 В.

Электрическое сопротивление изоляции электрически изолиро­ванных участков монтажа между токоведущими частями и корпусом должно быть в нормальных климатических условиях не менее 100 МОм; при воздействии верхнего значения влажности воздуха по условиям эксплуатации — 5 МОм; при воздействии верхнего значе­ния рабочей температуры — 20 МОм.

Контактная система. Усиленные контакты реле КДРТ при испо­льзовании защиты в схеме включения реле должны выдерживать 70Т06 коммутаций без чистки и дополнительной подрегулировки, в том числе замыкающих контактов 60106 коммутаций мощностью 300 ВА и 10*106 коммутаций мощностью 600 ВА, а размыкающих контактов 60-Ю6 коммутаций мощностью 150 ВА и 10*106 коммута­ций мощностью 300 ВА при напряжении до 250 В переменного тока частотой 50 Гц и cos φ = 0,8.

Сопротивление цепи не бывших в работе усиленных и нормаль­ных контактов, измеренное в гнездах изделия, не должно быть более 0,1 Ом.

Условия эксплуатации. Реле (ячейки) предназначены для работы при температуре окружающего воздуха от -40°С до +55°С, повышен­ной влажности воздуха не более 98% при температуре +35°С.

Габаритные размеры 225x82x203 мм; масса — не более 2,8 кг.



17. Ячейки трансмиттерные ТЯ-12 и ТЯ-110

Назначение. Ячейки трансмиттерные ТЯ-12 (черт. 24736-00-00) и ТЯ-110 (черт. 24737-00-00) предназначены для работы в кодовых и импульсных рельсовых цепях переменного тока.

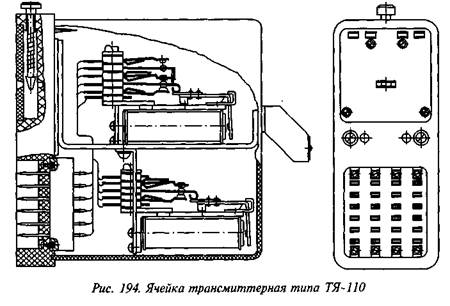

Некоторые конструктивные особенности. В 1994 г. Санкт-Петер­бургский завод освоил производство и начал выпуск трансмиттерных ячеек ТЯ-12 и ТЯ-110 аналогичных выпускаемым Харьковским заво­дом реле ТШ-65В и ТШ-2000В. Вместо реле КДРТ стали применять­ся реле по черт. 24738-00-00 и 24739-00-00, магнитная и контактная система которых заимствована и унифицирована с уже выпускаемы­ми Санкт-Петербургским заводом реле ДЗ и А2. Ячейки трансмит­терные ТЯ-12 и ТЯ-110 размещены в корпусе реле типа НШ. Внеш­ний вид ячейки трансмиттерной ТЯ-110 приведен на рис. 194.

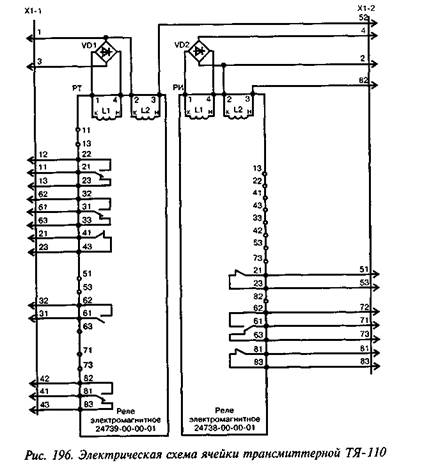

Электрическая принципиальная схема ячейки трансмиттерной ТЯ-12 приведена на рис. 195, ТЯ-110 — на рис. 196.

Электропитание ячейки ТЯ-12 осуществляется от источника по­стоянного тока номинальным напряжением 12 В±10%, электропита­ние ячейки ТЯ-110 осуществляется от источника переменного тока напряжением ПО В±10% частотой 50 Гц.

Электрические и временные характеристики ячеек в нормальных климатических условиях должны соответствовать приведенным в табл. 166. При крайних значениях рабочей температуры (+50°С и -45°С) допускается отклонение времени срабатывания и отпускания на ±50%, а отклонение напряжения срабатывания и отпускания на ±35% от величин, измеренных в нормальных климатических услови­ях (+20°С). Укорочение импульса может быть в пределах 1—60 мс.

В таблице указаны шифры РТ, РИ — схемное обозначение реле. Срабатывание соответствует моменту притяжения якоря реле до упо­ра, отпускание соответствует моменту размыкания замыкающих (ф) контактов.

Средняя наработка на отказ — 16 000 ч.

Электрическая прочность и сопротивление изоляции. Электриче­ская изоляция ячейки между всеми токоведущими частями и корпу­сом должна выдерживать без пробоя и явлений разрядного характера от источника мощностью не менее 0,5 кВА испытательное напряже­ние переменного тока 2000 В частотой 50 Гц в течение 1 мин.



Электрическое сопротивление изоляции между соседними элект­рически несвязанными токоведущими частями ячейки, а также между ними и корпусом в нормальных климатических условиях должно быть не менее 50 МОм.

Обмоточные данные реле, примененные в ячейках ТЯ-12 и ГЯ-110, приведены в табл. 167.





















































Механические характеристики реле:

0,15 0,3

Физический зазор между полюсом и якорем в притянутом положении после покрытия их за­щитным слоем, не менее, мм:



для реле РТ

для реле РИ

Люфт якоря вдоль призмы ярма реле, входящих в

ячейку                                                                 0,1—0,5

Зазор между якорем и скобой, ограничивающей

его ход                                                               0,1—0,25

Раствор контактов как при притянутом, так и при

отпавшем положении якоря, не менее                 0,8

Контактное   нажатие   на   контактах   не   менее,

Н (гс)                                                                 0,245 (25)

Ход якоря, измеренный под упором, обеспечива­
ющий совместный ход замыкающих контак­
тов, не менее, мм
      0,25












Таблица   166

 Электрические и временные характеристики ячеек ТЯ-12 и ТЯ-110







Наименование характеристики

Ячейка ТЯ-12

Ячейка ТЯ-110

РТ

РИ

РТ

РИ

24739-00-00

24738-00-00

24739-00-00-01

24738-00-00-01

Номинальное напряжение, В

постоянный ток 12,0

постоянный ток 12,0

переменный ток 110,0

переменный ток 110,0

Напряжение

срабатывания,

В

7,5

8,0

80 (по I обм.)

80 (по I обм.)

Напряжение отпускания, В

2,5

2,5

40 (по I обм.)

30 (по I обм.)

Время сраба­тывания не бо­лее, мс

70

---------

70

Время отпуска­ния, мс

40—80

40-80

Время укоро­чения (коррек­ции) импуль­сов, мс

30—45



15—40





Таблица   167

Обмоточные данные ячеек ТЯ-12 и ТЯ-110

























Тип ячейки

Обозначение реле

Провод

Число витков

Сопротивление, Ом

марка

диаметр, мм

номиналь­ное

пред. откло-нение

ТЯ-12

РТ

ПЭВЛ, ПЭВ-1

0,250

3950

75,00

±10%

РИ

ПЭВЛ

0,200

6500

200,00

ТЯ-110

РТ       I обм.

ПЭВ-1

0,080

19000

3200,00

±15%

II обм.

ПЭВ-1

0,850

130

0,25

РИ      Iобм.

ПЭВЛ

0,063

17000

4000,00

II обм.

ПЭВ-1

1,120

130

0,18



Контактная система. Сопротивление цепи контактов должно быть не более 0,15 Ом.

Контакты реле должны обеспечивать не менее 20Т06 срабатыва­ний при нагрузке на замыкающих контактах 300 ВА, на размыкаю­щих контактах 150 ВА при напряжении ПО или 220 В переменного тока частотой 50 Гц при cos φ = 0,8.

Реле ячейки должны обеспечивать не менее 70*106 срабатываний без нагрузки на контакты.

Условия эксплуатации. Реле предназначены для работы при тем­пературе от +50 до -45°С.

Габаритные размеры 230x82x203 мм; масса — 2,4 кг.



18. Ячейка трансмиттерная комбинированная ТЯ-12К



Ячейка трансмиттерная комбинированная ТЯ-12К (черт. 36910-00-00) предназначена для коммутации тока кодовых рельсовых цепей переменного тока и автоматической локомотивной сигнализа­ции АЛСН в различных системах автоблокировки и электрической централизации на участках с электрической тягой постоянного и пе­ременного тока, а также с автономной тягой.

Ячейка трансмиттерная комбинированная ТЯ-12К была разрабо­тана взамен серийно выпускаемых ТЯ-12 (ТШ-65В) и ТЯ-110 (ТШ-2000В), которые обладают рядом недостатков, основным из которых является недостаточный коммутационный ресурс. Ресурс ячейки ТЯ-12К — не менее 150-106 срабатываний (при исправности бесконтактных коммутаторов). При пробое бесконтактных коммута­торов ячейка продолжает работать, но существенно сокращается ее ресурс. Ячейка рассчитана на безыскровую коммутацию переменно­го тока от 0,5 до 3,0 А частотой 25, 50 и 75 Гц и напряжением от 30 до 230 В. Число коммутируемых цепей — 2.

В ячейке имеется визуальный контроль исправности бесконтакт­ных коммутаторов, а также она формирует внешний сигнал на груп­повое реле неисправности.

Напряжение источников питания постоянного тока составляют 11—15 В. Длительность укорочения импульсов трансмиттерной ячейкой при отсутствии перемычки 1—2 от 40 до 65 мс; при наличии перемычки 1—2 она сокращается на время от 25 до 40 мс.

Комбинированная трансмиттерная ячейка ТЯ-12К выполнена в корпусе реле типа НШ, она содержит одно реле и две печатные пла­ты. Принцип работы ТЯ-12К заключен в последовательности вклю­чения и выключения контактов кодового реле и бесконтактных ком­мутаторов. После замыкания контакта кодового путевого трансмит­тера КПТШ срабатывает кодовое реле и подключает коммутируемые

цепи (нагрузку) к бесконтактному коммутатору. Затем (с выдержкой времени не менее 10 мс, исключающей влияние дребезга контактов реле на искрообразование) включается бесконтактный коммутатор и окончательно подключает нагрузку к источнику питания. После раз­мыкания контакта кодового путевого трансмиттера КПТШ бескон­тактный коммутатор отключает ток нагрузки. Затем (с выдержкой времени, необходимой для надежного исключения коммутации тока кодовым реле из-за задержки на выключение бесконтактного комму­татора) контакт кодового реле окончательно отключает цепь на­грузки.

Эффективность данного принципа действия заключается в следу­ющем. Обеспечивается высокая надежность контактов кодового реле и соответственно значительное увеличение времени непрерывной работы ТЯ-12К за счет бестоковой коммутации, а также бесконтакт­ных коммутаторов благодаря их отключению в интервалах кода кон­тактами кодового реле. Обеспечивается защита рельсовых цепей от перемежающегося схода изолирующих стыков за счет исключения их непрерывного питания при пробое бесконтактного коммутатора. Обеспечивается также резервирование бесконтактных коммутаторов контактами кодового реле, высокая стабильность временных харак­теристик благодаря использованию формирователя временных ин­тервалов на элементах дискретной электронной техники.

Отсутствие пробоя бесконтактных коммутаторов ТЯ-12К сигнализируется импульсным свечением (миганием) его светодиодных индикаторов.

Наличие пробоя бесконтактных коммутаторов сигнализируется непрерывным свечением его светодиодных индикаторов, а также вы­дачей сигнала на срабатывание внешнего реле контроля неисправно­сти номинальным сопротивлением обмотки 1600 Ом, подключенно­го к выходу ТЯ-12К.

При напряжении электропитания 11 В напряжение на внешнем реле контроля неисправности должно быть не менее 9 В.

Ток, потребляемый схемой светодиодных индикаторов от комму­тируемой цепи переменного тока напряжением 230 В частотой 50 Гц, должен быть не более 80 мА. Ток, потребляемый ячейкой от источника электропитания напряжением 12 В, должен быть не более 100 мА. Ток, потребляемый управляемым входом изделия от источ­ника электропитания напряжением 12 В, должен быть не более 175 мА.

Испытательное напряжение ТЯ-12К составляет 2000 В перемен­ного тока частотой 50 Гц, сопротивление изоляции 50 МОм в нор­мальных климатических условиях, 10 МОм при воздействии верхнего значения рабочей температуры +60°С и 3 МОм при воздействии верхнего значения относительной влажности воздуха по условиям эксплуатации (100% при температуре +25°С).



Средняя наработка на отказ ячейки ТЯ-12К, определенная расче­том, должна быть не менее 74 000 ч.

Полный средний срок службы ячейки — не менее 20 лет.

Наименование и тип элементов, примененных в ячейках ТЯ-12К, приведен в табл. 168.





Таблица   168



Наименование и тип элементов, примененных в ячейках ТЯ-12К



Условное обозначение по схеме

Наименование элемента

Тип элемента

К

Реле электромагнитное

Черт. 24739-00-00 (то же, что и в ячейке ТЯ-12).

VS1, VS2

Симистор

ТС112-10-10

ХР

Плата реле НШ

Черт. 2168-01-11А

DA1

Микросхема

К554САЗА

DA2

Микросхема

КР1006ВИ1

DD1.DD6

Микросхема

К561ЛА7

DD2

Микросхема

К561ЛН2

DD3

Микросхема

К561ИЕ8

DD4, DD5

Микросхема

К561ЛЕ5А

DD7

Микросхема

К561ИЕ16

VD1.VD3, VD6, VD32

Диоды

КД510А

VD2, VD4, VD5, VD19

Диоды

КД243А

VD8... VD15, VD21... VD28

Диоды

КД243Ж

VD17, VD30

Индикатор единичный

АЛ307БМ

VD20

Стабилитрон

КС482А

УД 16, УД29

Стабилитрон

КС512А1

ЧЦ18, УД31

Стабилитрон

КС456А1

VT1.VT3

Транзисторы

КТ3102БМ

VT2, VT4

Транзисторы

КП707В2

VT5

Транзисторы

КТ683Б





Продолжение  табл.   168

Условное обозначение по схеме

Наименование элемента

Тип элемента

RU1, RU2

Варисторы

СН2-1а-560В±10%

VU1...VU3

Оптопара

КР249КН2Б

С1...СЗ

Конденсаторы

К10-17-26-Н50-0.1 мкф

С4.С5

Конденсаторы

К10-17-26-М1500-0.039 мкф±5%

С7

Конденсаторы

К10-17-26-М75-0.01 мкф±5%

С8, СЮ

Конденсаторы

К10-17-26-Н90-0.68 мкф

С11

Конденсаторы

К50-29-16В-220 мкф

С12

Конденсаторы

К10-17-2б-Н90-0,68 мкф

R1, R8

Резисторы

С2-ЗЗН-0.5-1 кОм+10%

R2, R6, R35

Резисторы

С2-ЗЗН-0,125-1 кОм±10%

R3, R5, R36

Резисторы

С2-ЗЗН-0,125-56 кОм±10%

R4

Резисторы

С2-ЗЗН-0.5-33 Ом±10%

R7, R28

Резисторы

С2-ЗЗН-0.125-10 кОм±10%

R9

Резисторы

С2-ЗЗН-0,125-22 кОм±10%

R10

Резисторы

С2-ЗЗН-0,125-510 Ом±10%

R11

Резисторы

С2-ЗЗН-0.125-100 Ом±10%

R12, R23

Резисторы

С2-ЗЗН-0.5-100 Ом±10%

R13, R26

Резисторы

С2-ЗЗН-0.5-100 Ом±10%

R14, R27

Резисторы

С2-ЗЗН-2-68 кОм±10%

R15

Резисторы

С2-ЗЗН-0,125-220 кОм±5%

R16, R24

Резисторы

С2-ЗЗН-0,125-20 кОм±5%

R17, R30

Резисторы

С2-ЗЗН-0.25-180 Ом±10%

R18, R31

Резисторы

С2-ЗЗН-0,125-470 Ом±10%

R19

Резисторы

С2-ЗЗН-0,125-9,1 кОм+10%

R20, R33

Резисторы

С2-ЗЗН-0.25-1 МОм±10%

R21, R34

Резисторы

С2-ЗЗН-2-160Ом±10%





Продолжение  табл.   168



Условное обозначение по схеме

Наименование элемента

Тип элемента

R22*

Резисторы

С2-ЗЗН-0.125 от 5,6 до 15кОм (подбором)

R23

Резисторы

С2-ЗЗН-0,5-100Ом±10%

R24

Резисторы

С2-ЗЗН-0,125-20 кОм±10%

R25

Резисторы

С2-ЗЗН-0,125-3,9 кОм±10%

R26

Резисторы

С2-ЗЗН-0.25-22 Ом±10%

R28

Резисторы

С2-ЗЗН-0.125-10 кОм±10%

R32

Резисторы

С2-ЗЗН-0,125-62 кОм±5%

R37

Резисторы

С2-ЗЗН-0,125-270 Ом±10%

R38

Резисторы

С2-ЗЗН-0,125-2,2 кОм±10%

R39

Резисторы

С2-ЗЗН-2-120 Ом+10%

R40

Резисторы

С2-ЗЗН-0,25-150 Ом±10%

19. Розетки штепсельные к реле НШ II поколения и блокам на базе реле НШ

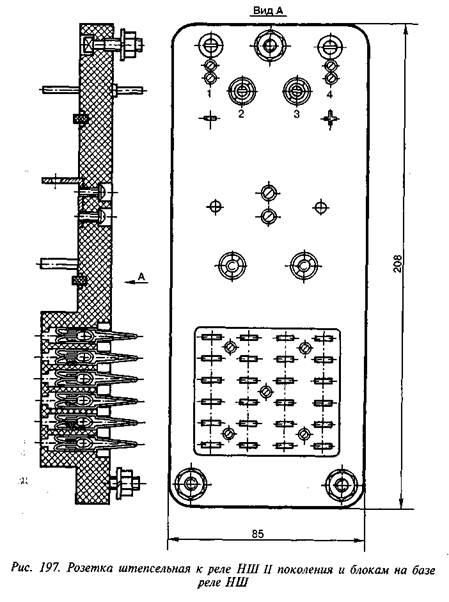

Конструкция штепсельной розетки к реле НШ и блокам на базе реле НШ приведена на рис. 197.

Номера чертежей и масса розеток для реле и блоков различных типов следующие:





Тип реле, блока

Номер чертежа

Масса, кг

НШ1, НВШ1,

ОШ2-400/0.85, НПШ, КШ, СКШКПШ

2170.00.00

0,51

НШ2

24088.00.00

0,55

ТШ

14087.00.00

0,55

ДСШ

13704.00.00Б

0,86

БТКСШ

13962.00.00

0,40

ППШЗ, СВШ

24087.00.00

0,40

ТЯ-12, ТЯ-110, ТЯ-12К

2170.00.00А.08

0,46
