Таблица   328 Наименование и тип элементов, примененных в фильтре ФАЛ

Условное обозначение на рис. 371

Наименование элемента

Тип элемента

R1

Резистор

МЛТ-0,5-5,6 кОм ± 5%

R2

Резистор

МЛТ-0,5-180Ом±5%

R3

Резистор

МЛТ-0,5-1,8кОм±5%

R4, R5, R7, R8

Резистор

МЛТ-0,5-1,0кОм±5%

R6

Резистор

МЛТ-0,5-560 Ом ± 5%

R9, R10, R13, R14

Резистор

МЛТ-0,5-100Ом + 5%

R11, R12

Резистор

МЛТ-0,5-5,1 кОм±5%

R15, R16, R19, R20

Резистор

МЛТ-0,5-200 Ом ± 5%

R17, R18

Резистор

МЛТ-0,5-2,4 кОм ± 5%

R21, R22, R25, R26

Резистор

МЛТ-0,5-390 Ом ± 5%

R23, R24

Резистор

МЛТ-0,5-1,1 кОм±5%

R27, R28, R31, R32

Резистор

МЛТ-0,5-820 Ом ± 5%

R29, R30

Резистор

МЛТ-0,5-430 Ом ± 5%

R33, R34, R37, R38

Резистор

МЛТ-0,5-62 Ом ± 5%

R35, R36

Резистор

МЛТ-0,5-3,0 кОм ± 5%

R39, R40, R43, R44

Резистор

МЛТ-0,5-120Ом±5%

R41, R42

Резистор

МЛТ-0,5-1,5кОм ±5%

R45, R46, R49, R50

Резистор

МЛТ-0,5-240 Ом ± 5%

R47, R48

Резистор

МЛТ-0,5-750 Ом ± 5%

R51, R52, R55, R66

Резистор

МЛТ-0,5-470 Ом ± 5%

R53, R54

Резистор

МЛТ-0,5-270 Ом ± 5%

С1

Конденсатор

К71-7-0,042мкФ± 1%

С2

Конденсатор

К71-7-0,078мкФ± 1%

СЗ

Конденсатор

К71-7-0,5мкФ± 1%

С4

Конденсатор

К71-7-0,35525мкФ± 1%

С5

Конденсатор

К71-7-0.121 мкф± 1%

С6

Конденсатор

К71-7-0,15075мкФ± 1%





Продолжение  табл.   328

Условное обозначение на рис. 371

Наименование элемента

Тип элемента

С7

Конденсатор

К71-7-0,244 мкФ ± 1%

С8

Конденсатор

К71-7-0,134мкФ± 1%

С9

Конденсатор

К71 -7-0,288 мкФ + 1% 2 шт. параллельно

СЮ

Конденсатор

К71-7-0,0216мкФ± 1%

С11

Конденсатор

К71-7-0.3425 мкФ ± 1% 2 шт. параллельно

Гн1...Гн20

Розетка

черт. 735.70.51

FU

Разрядник

Р4; ЭФ3.393.016ТУ

Ш

Колодка штепсель­ная

черт. 710.09.90

ТV – трансформатор, черт.  644.25.61-12 с выводами 1—2 — 750 витков, 2—3 — 1200 витков, 3— 4 — 450 витков, 5—6 — 1300 витков, 6—7 — 400 витков проводом ПЭТВ диаметром 0,15 мм.

Электрические характеристики. Затухание фильтра высокой часто­ты в фильтре ФАЛ (входные клеммы 13—16, выходные 11—12) не должно быть более 8 дБ (0,92 Нп) на частотах 1025—3025 Гц и не должно быть менее 39 дБ (4,5 Нп) на частотах 320, 420 и 520 Гц. За­тухание фильтра низкой частоты (входные клеммы 21—22, выходные 7—8) при выключенном удлинителе УДЛ-2 не должно быть более 5,0 дБ (0,57 Нп) на частотах 320, 420 и 520 Гц и не должно быть ме­нее 52,1 дБ (6,0 Нп) на частотах 1025—3025 Гц.

Все удлинители фильтра ФАЛ УДЛ-1, УДЛ-2, УЦЦ-1, УДЦ-2 должны обеспечивать затухание до 26 дБ (3 Нп) ступенчато через 1,7 дБ (0,2 Нп).

Затухание амплитудно-выравнивающего контура АВК-2 фильтра ФАЛ не должно быть менее 5 дБ (0,6 Нп) на частоте 1650 Гц и не более 1 дБ (0,15 Нп) на частоте 2550 Гц. Контур АВК-2 должен обес­печивать увеличение затухания на 2 дБ (0,25 Нп) на частоте 2550 Гц. Затухание корректирующего контура на частоте 1650 Гц должно быть 21,0+1,0 дБ (2,4±0,12 Нп), а на частоте 2550 Гц должно быть 24,0±1,0дБ(2,8±0,12Нп).

Монтаж блока выполняется проводом МГШВ-0,2 мм2.

Контактная  система   аналогична  ранее  описанному  генератору ЦГЛ (см. рис. 362).

Габаритные и установочные размеры приведены на рис. 368, мас­са 6,34 кг.



11. Преобразователь напряжения статический ПР

Назначение. Статический преобразователь напряжения ПР (черт. 601.34.74) при напряжении питания 24 В обеспечивает на выходе по­стоянное напряжение (12±1,2) В при токе нагрузки 0,2 А.

Некоторые конструктивные особенности. Статический преобразо­ватель напряжения ПР (рис. 372) включается в схему с помощью 30-штырной штепсельной колодки. Электрическая принципиальная схема преобразователей напряжения ПР показана на рис. 373.

Основные данные элементов, входящих в преобразователи на­пряжения ПР, приведены в табл. 329.

Таблица   329 Условное обозначение на схеме, наименование и тип элементов преобразователей ПР

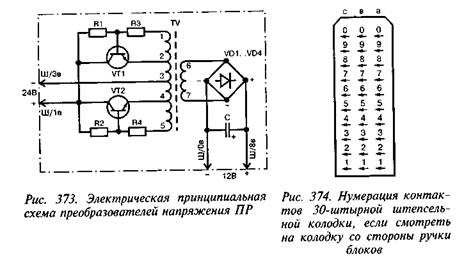

Условное обозначение на рис. 373

Наименование элемен­та

Тип элемента

R1, R2

Резистор

МЛТ-0,5-1,2кОм± 10%

R3, R4

Резистор

МЛТ-0,5-47 Ом ± 10%

С

Конденсатор

К50-20-25В-500 мкФ

VD1...VD4

Выпрямитель

КЦ402Е

VT1,VT2

Транзистор

П701А

TV

Трансформатор

черт. 625.05.97, с выводами 1-2-29 вит., 2-3, 3-4 по 190 вит., 4-5-29 витков, 6-7-125 вит., проводом ПЭВ-2 0 0,35 мм

Ш

Колодка штепсельная

РПЗ-30





Электрические характеристики. При подключении напряжения питания 24 В к клеммам 1в и Зв на клеммах 0в и 8в при токе нагруз­ки 200 мА должно быть напряжение (12+1,2) В.

Монтаж блока выполняется проводом ПМОВ-0,35 мм2.

Контактная система. Монтаж блока ПР выведен на 30-штырную штепсельную колодку. Нумерация контактов колодки, если смотреть на нее со стороны ручки блока ПР, приведена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,7 кг.

12. Логическая аппаратура

Назначение. Логическая аппаратура предназначена для формиро­вания, зашифровки и расшифровки сигналов телеуправвения ТУ и телесигнализации ТС в устройствах диспетчерской централизации с циклическим контролем системы «Луч».

Некоторые конструктивные особенности. Логическая аппаратура включает в себя блок счетных триггеров СТ, блок одновибраторов ОВ, блок регистрирующих триггеров РТ, блок инверторов ИН, блок фиксации ИФ, блок мощных инверторов ИМ, блок диодный БД, блок диодный ИД.

Питание логической аппаратуры осуществляется от двух источ­ников постоянного тока напряжением 12 В каждый, соединенных между собой последовательно. Допустимые колебания напряжения источников не должны быть более ±10%. Максимальная амплитуда пульсации напряжения питания не должна превышать 1%.

Электрическая прочность и сопротивление изоляции аппаратуры. Электрические цепи, изолированные друг от друга и от корпуса, должны выдерживать без пробоя и перекрытия испытательное на­пряжение переменного тока 1000 В частотой 50 Гц от источника мощностью не менее 0,5 кВА.

Сопротивление изоляции токоведущих частей аппаратуры, изо­лированных от корпуса, относительно корпуса и между собой в нормальных климатических условиях не должно быть менее 20 МОм. Сопротивление изоляции измеряется мегаомметром при напряжении 500 В постоянного тока с погрешностью измерения не более 10%.

Условия эксплуатации. Логическая аппаратура должна эксплуати­роваться при температуре окружающего воздуха от —20 до +40°С и относительной влажности окружающего воздуха 45—80% при темпе­ратуре +25°С.

13. Блок счетных триггеров СТ

Назначение. Блок счетных триггеров СТ (черт. 601.34.80) осуще­ствляет построение делителей частоты, пересчетные схемы элемен­тов памяти и реализацию логической функции «ЗИ-НЕ» со схемой совпадения на входе.

Некоторые конструктивные особенности. Блок счетных триггеров СТ (см. рис. 420), содержащий два независимых маломощных триггера и четыре инверторные схемы, включается в схему с помо­щью 30-штырной ножевой колодки РПЗ-ЗО. Электрическая прин­ципиальная схема блока счетных триггеров СТ показана на рис. 375.

Наименование и тип элементов, примененных в блоке счетных триггеров СТ, приведены в табл. 330.

Электрические характеристики. Уровень выходного сигнала на блоке СТ при напряжении источников питания 12 В не должен быть: на инверторах — выходного сигнала «0» — более 0,5 В (при то­ке нагрузки 20 мА); выходного сигнала «1» — менее 11,5 В; на триг­герах — сигнала «0» — более 0,5 В (при токе нагрузки 12 мА); сигна­ла «1» — от 6,5 до 8,0 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов, если смотреть на колодку со стороны ручки блока, приведена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,5 кг.




















Таблица   330

Наименование и тип элементов, примененных в блоке СТ



Условное обозначение на рис. 375

Наименование элемента

Тип элемента

R1, R16

Резистор

МЛТ-0,5 Вт-24 кОм ± 10%

R2, R3, R6, R11, R14, R15

Резистор

МЛТ-0,5-2,4 кОм ± 10%

R4, R13

Резистор

МЛТ-0,5-30 кОм + 10% А

R5, R12

Резистор

МЛТ-0,5-3,0 кОм ± 10%

R7...R10, R17

Резистор

МЛТ-0,5-1,5кОм± 10%

С1.С2

Конденсатор

МБМ-160-0,05 мкФ ± 10%

VD1...VD11

Диод полупроводниковый

Д223Б

VD12, VD13

Стабилитрон полупровод­никовый

КС133А

VT1...VT4

Транзистор

КТ315В

Ш

Вставка

РПЗ-30, НО.365.000

14. Блок одновибраторов ОВ

Назначение. Блок одновибраторов ОВ (черт. 601.34.80-01) увели­чивает длительность сигналов, поступающих на входы одновибрато­ров.

Некоторые конструктивные особенности. Блок одновибраторов ОВ (рис. 372), содержащий четыре одновибратора, включается в схему с помощью 30-штырной ножевой колодки РПЗ-30. Электрическая принципиальная схема блока одновибраторов ОВ показана на рис. 376.

Наименование и тип элементов, примененных в блоке одновиб­раторов ОВ, приведены в табл. 331.

Электрические характеристики. При напряжении источников пи­тания 12 В и подаче на входы (5а, 6а, 5с, 6с) одновибраторов сигна­лов «0» напряжение сигнала «0» на выходах одновибраторов (9а, 0а, 9с, 0с) не должно быть более 0,5 В при токе нагрузки 12 мА. При от­сутствии входных сигналов на выходах одновибраторов должен быть сигнал «1» напряжением от 5 до 7 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная   система.   Монтаж   блока   выведен   на   30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372; мас­са 0,56 кг.














Таблица   33 1 Наименование и тип элементов, примененных в блоке ОВ

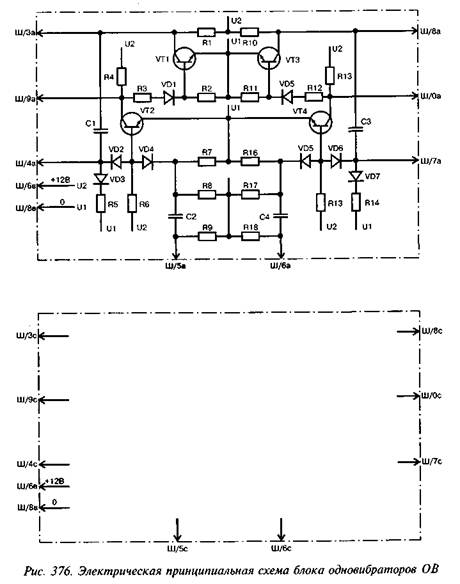

Условное обозначение на рис. 376

Наименование элемента

Тип элемента

R1, R3, R4, R10, R12, R13

Резистор

МЛТ-0,5 Вт-3,0 кОм ± 10%

R2, R11

Резистор

МЛТ-0,5-2,4 кОм ± 10% А

R5...R7, R9, R14...R16, R18

Резистор

МЛТ-0,5-5,1 кОм± 10%

R8, R17

Резистор

МЛТ-0,5-24 кОм ± 10% А

С1.СЗ

Конденсатор

МБМ-160-0,5 мкФ ± 10%

С2, С4

Конденсатор

МБМ-160-0,1 мкФ ± 10%

VD1...VD8

Диод полупровод­никовый

Д223Б

VT1...VT4

Транзистор

КТ315В

Ш

Вставка

РПЗ-30, НО.365.000





15. Блок регистрирующих триггеров РТ

Назначение. Блок регистрирующих триггеров РТ (черт. 601.34.80-02) осуществляет фиксацию активного значения импульсов принимаемого сигнала и возбуждение реле, регистрирующих эти им­пульсы.

Некоторые конструктивные особенности. Блок регистрирующих триггеров РТ (см. рис. 372), содержащий два двухступенчатых триг­гера с мощными выходами, включается в схему с помощью 30-штырной ножевой колодки. Электрическая принципиальная схе­ма блока регистрирующих триггеров РТ показана на рис. 377.

Наименование и тип элементов, примененных в блоке РТ, при­ведены в табл. 332.

Электрические характеристики. Уровень выходного сигнала на блоке РТ при напряжении источников питания 12 В не должен быть: выходного сигнала «О» на выходах 6а, 6с — более 1 В при токе на­грузки 180 мА; выходного сигнала «1» на выходах 6а, 6с — менее 11,5 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.


Габаритные и установочные размеры приведены на рис. 372, мас­са 0,53 кг.

Таблица   332 Наименование и тип элементов, примененных в блоке РТ



Условное обозначение на рис. 377

Наименование эле­мента

Тип элемента

R1, R2, R7, R11, R12

Резистор

МЛТ-0,5 Вт-2,4 кОм ± 5%

R3...R6

Резистор

МЛТ-0,5-1,0 кОм ± 10%

R8, R10

Резистор

МЛТ-0,5-1,5кОм± 10%

R9

Резистор

МЛТ-0,5-8,2 кОм + 10%

R13

Резистор

МЛТ-0,5-510 Ом ± 10%

R14

Резистор

МЛТ-0,5-1,1 кОм + 10%

R15

Резистор

МЛТ-0,5-3,6 кОм ± 10%

С1

Конденсатор

МБМ-160-0,1 мкФ± 10%

С2

Конденсатор

БМ-2-160В-0.047 мкФ ± 10%

VD1...VD10, VD12

Диод полупровод­никовый

Д223Б

VD11

Диод полупровод­никовый

Д226Б

VD13

Стабилитрон полу­проводниковый

КС133А

VT1...VT3

Транзистор

КТ315В

VT4

Транзистор

КТ608Б

Ш

Вставка

ЭПЗ-30, НО.365.000

16. Блок инверторов ИН

Назначение. Блок инверторов ИН (черт. 601.34.80-03) осуществ­ляет реализацию логической функции «2И-НЕ» со схемой совпаде­ния на входе.

Некоторые конструктивные особенности. Блок инверторов ИН (см. рис. 372), содержащий восемь инверторных схем, включается в схе­му с помощью 30-штырной ножевой колодки. Электрическая прин­ципиальная схема блока инверторов ИН показана на рис. 378.

Наименование и тип элементов, примененных в блоке ИН, при­ведены в табл. 333.

Электрические характеристики. Уровень выходного сигнала на инверторах блока ИН при напряжении источников питания 12 В не должен быть: выходного сигнала «0» — более 0,5 В при токе нагруз­ки 20 мА; выходного сигнала «1» — менее 11,5 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,51 кг.






Таблица   333

Наименование и тип элементов, примененных в блоке ИН

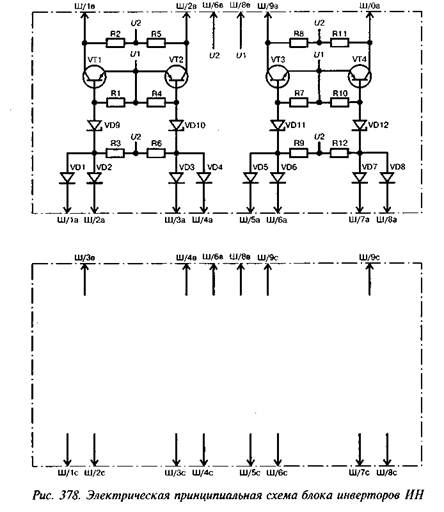

Условное обозначение на рис. 378

Наименование элемента

Тип элемента

R1, R3, R4, R6, R7, R9, R10, R12

Резистор

МЛТ-0,5 Вт-2,4 кОм ± 10%

R2, R5, R8, R11

Резистор

МЛТ-0,5 Вт-24 кОм ± 10% А

VD1...VD8

Диод полупровод­никовый

КД105Б

VD9...VD12

Стабилитрон по­лупроводниковый

КС133А

W1...VT4

Транзистор

КТ315В

Ш

Вставка

РПЗ-30, НО.365.000

17. Блок фиксации ИФ

Назначение. Блок фиксации ИФ (черт. 601.34.80-04) осуществля­ет установку триггерных схем в исходное (нулевое) состояние и реа­лизацию логических функций «НЕ», «И-НЕ» и «И».

Некоторые конструктивные особенности. Блок фиксации ИФ (см. рис. 372), содержащий шесть инверторов с мощными выходами, два инвертора с маломощными выходами и две вспомогательные схемы, включается с. помощью 30-штырной ножевой колодки. Электриче­ская принципиальная схема блока фиксации ИФ показана на рис. 379.

Наименование и тип элементов, примененных в блоке фиксации ИФ, приведены в табл. 334.

Электрические характеристики. Уровень выходного сигнала на инверторах блока ИФ при напряжении источников питания 12 В не должен быть: на выходах 2а, 4а, 2с, 4с — менее 6 В при токе нагруз­ки 100 мА; на выходах 6а, 0а, 6с, Ос выходного сигнала «0» — более 0,5 В при токе нагрузки 20 мА, выходного сигнала «1» — менее 11,5 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.


Габаритные и установочные размеры приведены на рис. 372, мас­са 0,54 кг.

18. Блок мощных инверторов ИМ

Назначение. Блок мощных инверторов ИМ (черт. 601.34.80-05) осуществляет реализацию логической функции «ЗИ-НЕ» для работы в разветвленных цепях включения реле.



Таблица   334

Наименование и тип элементов, приведенных в блоке ИФ

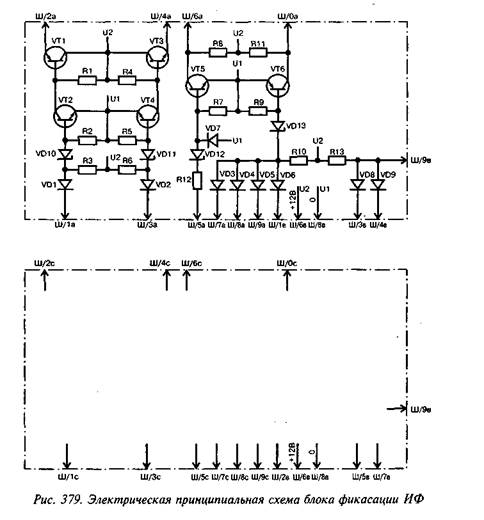

Условное обозначение на рис. 379

Наименование элемента

Тип элемента

R1, R4

Резистор

МЛТ-0,5 Вт-510 Ом ± 10%

R2, R3, R5, R9, R10

Резистор

МЛТ-0,5-2,4 кОм ± 10% А

R7

Резистор

МЛТ-0,5-1,1 кОм± 10% А

R8, R11

Резистор

МЛТ-0,5-24 кОм ± 10% А

R12

Резистор

МЛТ-1-200 Ом ± 10%

R13

Резистор

МЛТ-0,5-4,7 кОм ± 10%

VD1...VD9

Диод полупроводниковый

Д223Б

VD10...VD13

Стабилитрон полупровод­никовый

КС133А

VT1, VT3, VT5

Транзистор

КТ608Б ЩБЗ.365.054 ТУ

VT2, VT4, VT6

Транзистор

КТ315В ЖКЗ.365.200 ТУ

Ш

Вставка

РПЗ-30, НО.365.000

Таблица  335

Наименование и тип элементов, примененных в блоке ИМ



Условное обозначение на рис. 380

Наименование элемента

Тип элемента

R1, R4, R7

Резистор

МЛТ-0,5-1,1 кОм ± 10% А

R2, R5, R8

Резистор

МЛТ-0,5-510Ом± 10%

R3, R6, R9

Резистор

МЛТ-0,5-12кОм± 10% А

VD1...VD9

Диод полупроводниковый

Д223Б

VD10...VD12

Стабилитрон полупровод­никовый

КС133А

VT1...VT3

Транзистор

КТ608Б

Ш

Вставка

РПЗ-30, НО.365.000

Некоторые конструктивные особенности. Блок мощных инверто­ров ИМ (см. рис. 372), содержащий шесть инверторных схем с мощ­ными выходами, включается с помощью 30-штырной ножевой колодки. Электрическая принципиальная схема блока мощных инвер­торов ИМ показана на рис. 380.


Наименование и тип элементов, примененных в блоке ИМ, при­ведены в табл. 335.



Электрические характеристики. Уровень выходного сигнала на инверторах блока ИМ при напряжении источников питания 12 В не должен быть: выходного сигнала «О» — не более 1 В при токе нагруз­ки 180 мА, выходного сигнала «1» — менее 11,5 В.

Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,52 кг.

19. Блок диодный БД

Назначение. Блок диодный БД (черт. 601.34.80-06) осуществляет разделение цепей и реализовывает функцию «ИЛИ».

Некоторые конструктивные особенности. Блок диодный БД (см. рис. 372), содержащий десять диодных схем, каждая из которых име­ет два входа и один выход, включается в общую схему с помощью 30-штырной ножевой колодки. Электрическая принципиальная схе­ма блока диодного БД показана на рис. 381. В качестве диодов VD1...VD20 в схеме используются диоды КД 105Б. Монтаж блока выполняется проводом ПМОВ-0,2 мм2.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,43 кг.



20. Блок диодный ИД

Назначение. Блок диодный ИД (601.34.80-07) осуществляет реа­лизацию функции «И».

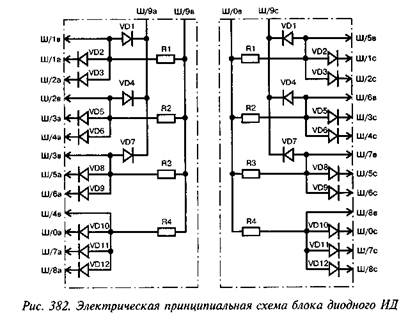

Некоторые конструктивные особенности. Блок диодный ИД (см. рис. 372), содержащий восемь диодных схем совпадения с тремя вхо­дами каждая, включается в общую схему с помощью 30-штырной ножевой колодки. Электрическая принципиальная схема блока ди­одного ИД показана на рис. 382. В качестве резисторов R1...R4 при­менены резисторы МЛТ-0,5 Вт-2,4 кОм ±10%, в качестве диодов VD1...VD12 - диоды КД105Б.

Контактная система. Монтаж блока выведен на 30-ножевую штепсельную колодку разъема РПЗ-30. Нумерация контактов приве­дена на рис. 374.

Габаритные и установочные размеры приведены на рис. 372, мас­са 0,38 кг.









21. Стативы диспетчерской централизации системы «Луч»

Назначение. Стативы диспетчерской централизации системы «Луч» предназначены для размещения аппаратуры.





Некоторые конструктивные особенности. Стативы диспетчерской централизации «Луч» являются закрытыми унифицированными стативами с типовым монтажом и изготовляются пяти типов: статив центрального поста типа 1ЦЛ (черт. 527.11.57), статив центрального поста типа 2ЦЛ (черт. 527.11.58), статив линейного пункта типа ЛПЛ (черт. 527.11.59), статив испытательного пункта типа ИЦЛ (черт. 527.11.60), статив усилительного пункта типа УПЛ (черт. 527.11.61).

Электрическая прочность и сопротивление изоляции. Электриче­ские цепи, изолированные друг от друга и от корпуса, должны вы­держивать без пробоя и перекрытия испытательное напряжение пе­ременного тока 1000 В частотой 50 Гц в течение 1 мин от источника мощностью 0,5 кВА.

Сопротивление изоляции изолированных участков стативов от­носительно корпуса и между собой в нормальных климатических условиях не должно быть менее 25 МОм.

Контактная система. Нумерация контактов колодок, расположен­ных на стативах 22-штепсельных разъемов при виде на статив с ли­цевой стороны, аналогична нумерации на стативах диспетчерской централизации «Нева».

Условия эксплуатации. Стативы могут эксплуатироваться при тем­пературе окружающего воздуха от -20 до +40°С.

Габаритные размеры 2800x900x445 мм; масса стативов: 1ЦЛ — 250 кг, 2ЦЛ - 260 кг, ЛПЛ - 280 кг, ИЦЛ - 235 кг, УПЛ - 200 кг.

22. Статив центрального поста типа 1ЦЛ

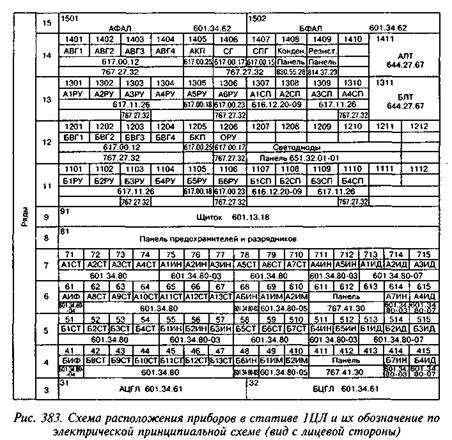

Схема расположения приборов в стативе и их обозначение по принципиальной электрической схеме (вид с лицевой стороны) по­казаны на рис. 383.

Статив 1ЦЛ выполняет ответственные функции, поэтому в нем устанавливаются два комплекта (А и Б) аппаратуры, т. е. предусмат­ривается резервирование.

Наименование и тип приборов, размещенных в стативах 1ЦЛ, приведены в табл. 336.

Для монтажа статива 1ЦЛ используется монтажный провод МГШВ-0,2 мм2 (1500 м), МГШВ-0,35 мм2 (700 м), МГШВ-0,75 мм2 (200 м), НВ - 1x0,2 (2 м), МГШВЭ-2хО,35 (100 м).

Генераторы, фильтры, блоки СТ, ИН, ИФ, ИМ, ИД поставляют­ся заводом согласно заказу отдельно от статива.

Кодовые реле КДРШ, щиток линейно-вводный (черт. 601.13.18), трансформатор линейный (черт. 644.17.92), разрядники, предохрани­тели, резисторы, конденсаторы, диоды, светодиоды поставляются вместе со стативами.






Таблица   3 36

Наименование и тип приборов, размещенных в стативах 1ЦЛ



Условное обозначение

Наименование при­бора

Тип прибора

АФАЛ, БФАЛ

Фильтр

ФАЛ, черт. 601.34.62

A1CT...A13CT, Б1СТ...Б13СТ

Блок счетных триг­геров

СТ, черт. 601.34.80

А1ИН..7ИН, Б1ИН...Б7ИН

Блок инверторов

ИН, черт. 601.34.80-03

А1ИД..4ИД, Б1ИД...Б4ИД

Блок диодный

ИД, черт. 601.34.80-07

Продолжение  табл.   336

Условное обозначение

Наименование при­бора

Тип прибора

А1ИМ, А2ИМ, Б1ИМ, Б2ИМ

Блок мощных ин­верторов

ИМ, черт. 601.34.80-05

А1ИФ, Б1ИФ

Блок фиксации

ИФ, черт. 601.34.80-04

АГЦЛ, БГЦЛ

Генератор

ЦГЛ, черт. 601.34.61

А5РУ, Б5РУ

Реле

КДРШ1, черт. 617.00.18

АВГ1...АВГ4, БВГ1...БВГ4

Реле

КДРШ1, черт. 617.00.12

АКП, БКП

Реле

КДРШ1, черт. 617.00.25

А1РУ...А4РУ, Б1РУ...Б4РУ

Реле

КДРШ1, черт. 617.11.26

А6РУ, Б6РУ

Реле

КДРШ1, черт. 617.00.23

А1СП,А2СП, Б1СП, Б2СП

Реле

КДРШ1, черт. 616.12.20-09

АЗСП, А4СП БЗСП, Б4СП

Реле

КДРШ1, черт. 617.11.26

ОРУ, СГ

Реле

КДРШ1, черт. 617.00.17

СПГ

Реле

КДРШ1, черт. 617.00.15

ATV, BTV

Трансформатор

черт. 644.27.67

VD1.VD3, VD9, VD10

Диод

Д223Б

VD2, VD4...VD8, VD11...VD14

Диод

Д226Б

HL15...HL60

Диод световой

АЛ307Б

FU1...FU8

Предохранитель банановый с конт­ролем перегора­ния на цоколе

черт. 20876, 5А

FU9...FU14

Разрядник

РВНШ-250

SB1.SB2

Переключатель щеточный

23ПЗН1, ЕЩО.360.600 ТУ

SB3, SB4

Переключатель

ПКТ1-1-1

Т61.Т62, КРП, КРУ, КСП

Тумблер

ТП1-2

ИП2

Прибор измерите­льный

черт. 619.91.00

ИП 1

Вольтметр

М42300, 030 В

Л1...ЛЗ

Лампа коммута­торная

КМ24-90

R1

Резистор

ППЗ-43-470ОМ ± 10%

R2, R36

Резистор

МЛТ-1-620Ом±5%



Продолжение  табл.   336

Условное обозначение

Наименование при­бора

Тип прибора

R3, R55

Резистор

МЛТ-1-1 кОм ± 5%

R4, R6, R37, R39

Резистор

МЛТ-0,5-62 Ом ± 5%

R5, R38

Резистор

МЛТ-0,5-3 кОм ± 5%

R7, R9, R40, R42

Резистор

МЛТ-0,5-120Ом±5%

R8, R41, R58...R103

Резистор

МЛТ-0,5-1,5 кОм ±5%

R10, R12, R43, R45

Резистор

МЛТ-0,5-240 Ом ± 5%

R11, R44

Резистор

МЛТ-0,5-750 Ом ± 5%

R13, R15, R46, R48

Резистор

МЛТ-0,5-390 Ом ± 5%

R14, R16, R47, R49

Резистор

МЛТ-0,5-270 Ом ± 5%

R17, R19

Резистор

ППЗ-43-10 кОм ± 10%

R18, R22, R23, R50, R52, R53, R56, R57

Резистор

МЛТ-0,5-12 кОм ± 10%

R20

Резистор

МЛТ-0,5-22 кОм ± 10%

R21, R24, R51, R54

Резистор

МЛТ-0,5-30 кОм ± 10%

R25...R34

Резистор

МЛТ-2-510Ом± 10%

R35

Резистор

ППЗ-43-470Ом + 10%

R104, R105

Резистор

МЛТ-0,5-2,4 кОм ± 10%

R106, R107

Резистор

С5-35-15 Вт-51 Ом ± 5%

С1, С12

Конденсатор

БМ-2-200В-0.015 мкФ ± 10%

С2, СЗ, С13, С14

Конденсатор

МБМ-160В-0.5 мкФ ± 10%

С4...С11

Конденсатор

МБМ-160В-1,0 мкФ ± 10%

С15, С16

Конденсатор

МБМ-160В-0.1 мкФ ± 10%

С17...С20

Конденсатор

МБМ-160В-0.25 мкФ ± 10%

С21.С22

Конденсатор

К50-12-50В-200 мкФ ± 10%

23. Статив центрального поста типа 2ЦЛ

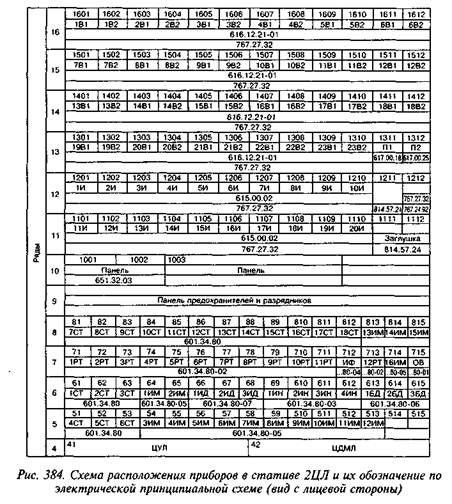

Схема расположения приборов в стативе и их обозначение по принципиальной электрической схеме (вид с лицевой стороны) по­казаны на рис. 384.

Наименование и тип приборов, размещенных в стативах 2ЦЛ, приведены в табл. 337. В статив устанавливается один из четырех ти­пов блоков, обозначенных звездочкой * в табл. 337.


Для монтажа статива 2ЦЛ используется монтажный провод ПМВГ-0,2 мм2 (1500 м), ПМВГ-0,35 мм2 (1000 м), ПМВГ-0,75 мм2 (200 м), ПМОВ-0,2 мм2 (2 м), МГШВЭ 2x0,35 (10 м), ПВЗ 2,5x660 (9 м).

Приборы ЦУЛ, ЦДМЛ, СТ, ОВ, РТ, ИН, ИФ, ИМ, ИД постав­ляются заводом согласно заказу отдельно от статива. Реле КДРШ, разрядники, предохранители, резисторы, конденсаторы, диоды, све-тодиоды, звонок постоянного тока, лампы, тумблеры, переключате­ли, кнопка, розетки поставляются вместе со стативом.





























Таблица   3 37

Наименование и тип приборов, размешенных в стативах 2ЦЛ



Условное обозначение

Наименование при­бора

Тип прибора

ЦУЛ*

Усилитель

ЦУЛ*1... ЦУЛ1У, черт. 601.34.71-601.34.71-04

ЦДМЛ*

Демодулятор

ЦДМЛ*1... ЦДМЛМ, черт. 601.34.64-601.34.64-04

1СТ...18СТ

Блок счетных триг­геров

СТ, черт. 601.34.80

1PT...12PT

Блок регистрирую­щих триггеров

РТ, черт. 601.34.80-02

1ИН...4ИН

Блок инверторов

черт. 601.34.80-03

1ИМ...16ИМ

Блок мощных ин­верторов

ИМ, черт. 601.34.80-05

ИФ

Блок фиксации

ИФ, черт. 601.34.80-04

1ИД..ИД

Блок диодный

ИД, черт. 601.34.80-07

ОВ

Блок одновибраторов

ОВ, черт. 601.34.80-01

1И...20И

Реле

КДРШ1, черт. 615.00.02

П1

Реле

КДРШ1, черт. 617.00.18

П2

Реле

КДРШ1, черт. 617.00.25

1В1...23В1, 1В2...23В2

Реле

КДРШ1, черт. 616.12.21-01

R1, R2, R23, R90

Резистор

МЛТ-0,5-12кОм± 10%

R3...R22

Резистор

МЛТ-2-27 0м± 10%

R24...R69

Резистор

МЛТ-2-51 Ом ± 10%

R70...R89

Резистор

МЛТ-2-430Ом± 10%

R91...R118, R120

Резистор

МЛТ-0,5-1,5кОм± 10%

R119

Резистор

МЛТ-0,5-2,4 кОм ± 10%

С1, С2

Конденсатор

МБМ-160-0,5 мкФ ± 10%

СЗ4

Конденсатор

МБГО-2-160-10 мкФ ± 10%

С5

Конденсатор

МБГО-2-160-30 мкФ ± 10%

С6, С7

Конденсатор

МБМ-160-0,25 мкФ ± 10%



Продолжение  табл.   337



Условное обозначение

Наименование при­бора

Тип прибора

VD1...VD46, VD75, VD76

Диод полупровод­никовый

Д226Б

HL47...HL74, HL77

Диод световой

АЛ307Б

FU1, FU2

Разрядник

РВНШ-250

Зв

Звонок

постоянного тока 24В, черт. 32616-00-00

Л, Л1

Лампа

КМ24-90

FVI

Предохранитель банановый с конт­ролем перегора­ния на цоколе

черт. 20876 на 3 А

FV2…FV4

Предохранитель банановый с конт­ролем перегора­ния на цоколе

черт. 20876 на 10 А

ГБ, ТБ2...ТБ5

Тумблер

ТП1-2

П

Переключатель щеточный

24П2Н1

2П, ЗП

Переключатель щеточный

23П4Н1

Кн

Кнопка

ПКТ1 0 — 2

Гн1...ГнЗ

Розетка

черт. 735.70.50





24.Статив линейного пункта типа ЛПЛ

Схема расположения приборов в стативе типа ЛПЛ и их обозна­чение по принципиальной электрической схеме (вид с лицевой сто­роны статива) показаны на рис. 385.

Наименование и тип приборов, размещенных в стативах ЛПЛ, приведены в табл. 338. В статив устанавливается один из четырех блоков, обозначенных звездочкой * в табл. 338.

Для монтажа статива ЛПЛ используется монтажный провод ПМВГ-0,2 мм2 (1500 м), ПМВГ-0,35 мм2 (900 м), ПМВГ-0,75 мм2 (200 м), МГШВЭ 2x0,35 (10 м), ПМОВ-0,2 мм2 (2 м).


Приборы ЛГЛ, ЛУЛ, ПР, СТ, ОВ, РТ, ИН, ИФ, БД, ИД, ВУ по­ставляются заводом согласно заказу отдельно от статива.















Таблица  3 38

Наименование и тип приборов, размещенных в стативах ЛПЛ



Условное обозначение

Наименование при­бора

Тип прибора

ЛГЛ*

Генератор

ЛГЛ*1... ЛГЛ1У, черт. 601.34.72-601.34.72-04

ЛУЛ

Усилитель

ЛУЛ, черт. 601.34.69

1ВУ, 2ВУ

Устройство выпря­мительное

ВУ14/3, черт. 532.00.05

ПР

Статический пре­образователь на­пряжения

черт. 601.34.74



Продолжение табл. 338

Условное обозначение

Наименование при­бора

Тип прибора

1БД...10БД

Блок диодный

БД, черт. 601.34.80-06

1ИД...ЗИД

Блок диодный

ИД, черт. 601.34.80-07

1ИН...11ИН

Блок инверторов

ИН, черт. 601.34.80-03

1CT...18CT

Блок счетных триг­геров

СТ, черт. 601.34.80

1РТ…9РТ

Блок регистрирую­щих триггеров

РТ, черт. 601.34.80-02

1ИФ, 2ИФ

Блок фиксации

ИФ, черт. 601.34.80-04

1ОВ, 2ОВ

Блок одновибрато-ров

ОВ, черт. 601.34.80-01

Блок защитный

ЗБ2, черт. 145-00-00

Р1….Р12

Реле

КДРШ1, черт. 616.12.20-06

ВК

Реле

КДРШ1, черт. 617.12.02

АИРС,ИГ1…ИГ6,ИР1…ИР12

Реле

КДРШ1, черт. 617.00.25

11ГУ

Реле

КДРШ1, черт. 617.11.20



Г1….Г6

Реле

КДРШ1, черт. 617.11.28

12ГУ, 13ГУ

Реле

КДРШ1, черт. 616.12.23

14ГУ, 15ГУ

Реле

КДРШ1, черт. 616.12.23-01

ВАН, ВАЧ, ВАЦ, ВТ, PC

Реле

КДРШ1, черт. 616.12.22-07

1ВР...4ВР, 10Р...40Р

Реле

КДРШ1, черт. 616.12.22-04

НП, ТС, СУ

Реле

КДРШ-8МБ, черт. 615.45.01

ОП, ОД, СБ, М

Реле

НМШ-2-4000 Ом

Д

Реле

НМШ-2-900 Ом

TV1,TV2

Трансформатор

черт. 644.27.67

Гн1...Гн4

Розетка

черт. 735.70.50

Гн5...Гн7

Розетка

черт. 735.70.52

FV1, FV3

Вставка

черт. 710.08.47

R1, R2

Резистор

МЛТ-2-1 кОм± 10%

R3, R10...R17, R22...R26, R45, R134

Резистор

МЛТ-2-200Ом± 10%

R4, R5

Резистор

МЛТ-2-470Ом± 10%







Продолжение табл. 338

Условное обозначение

Наименование при­бора

Тип прибора

R6

Резистор

МЛТ-2-10 Ом± 10%

R7...R9

Сопротивление ре­гулируемое

черт. 7157, 14 0м

R18...R21, R27

Резистор

МЛТ-2-100 Ом ± 10%

R35...R37, R40...R44, R116...R133

Резистор

МЛТ-2-510ОМ ± 10%

R38, R39

Резистор

МЛТ-2-51 Ом± 10%

R61, R113

Резистор

МЛТ-2-270Ом± 10%

R63...R112

Резистор

МЛТ-0,5-1,5кОм + 10%

R114, R115

Резистор

МЛТ-2-100Ом± 10%

С1...С4

Конденсатор

МБГП-2-630В-1 мкФ+ 10%

С5

Конденсатор

К50-12-25-500 мкФ, К50-12-25-1000 мкФ

С6

Конденсатор

МБМ-160В-0.5 мкФ ± 10%

С7

Конденсатор

БМ-2-200В-0.015 мкФ ± 10%

С8...С10

Конденсатор

МБМ-160В-0.5 мкФ ± 10%

С11.С12

Конденсатор

МБГО-2-160-30 мкФ ± 10%

С13

Конденсатор

МБМ-160В-0.25 мкФ ± 10%

VD1...VD5, VD56, VD57

Диод полупровод­никовый

Д226Б

HL6...HL55

Диод световой

АЛ307Б

ИП1

Прибор измерите­льный

черт. 619.91.00

ИП2

Вольтметр

М42300, 030 В

FU4, FU5

Предохранитель банановый с конт­ролем перегора­ния на цоколе

Тип 20876 на 1 А

FU6,' FU7

Предохранитель банановый с конт­ролем перегора­ния на цоколе

Тип 20876 на 5 А

FU8...FU13

Разрядник

PBHLU-250



Продолжение  табл.   33



Условное обозначение

Наименование при­бора

Тип прибора

П1

Переключатель щеточный

23ПЗН1

Кн

Переключатель

ПКТ1-1-1

Кл

Ключ телефонный

КТ2-П— 3-5

ТБ1.ТБ2

Тумблер

ТП1-2

Линейно-вводный щиток, реле КДРШ, линейные трансформато­ры, разрядники, предохранители, резисторы, конденсаторы, диоды, светодиоды, измерительные приборы, переключатели, лампы по­ставляются вместе со стативами.

25. Статив испытательного пункта типа ИЦЛ

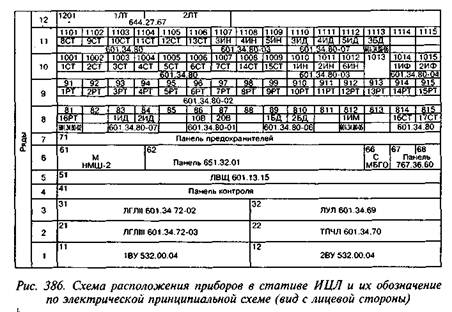

Схема расположения приборов в стативе и их обозначение по принципиальной электрической схеме (вид с лицевой стороны) по­казаны на рис. 386.

Наименование и тип приборов, размещенных в стативах ИЦЛ, приведены в табл. 339.

Для монтажа статива ИЦЛ используется монтажный провод ПМВГ-0,2 мм2 (500 м), ПМВГ-0,35 мм2 (400 м), ПМВГ-0,75 мм2 (500 м), ПМОВ-0,35 мм2 (5 м), МГШВЭ-0,35 мм2 (50 м), МГШВЭ 2 х 0,35 мм2 (12 м).

Приборы ЛГЛ, ЛУЛ, ТПЧЛ, СТ, ОВ, РТ, ИН, ИФ, ИМ, БД, ИД, ВУ поставляются заводом согласно заказу отдельно от статива.

Линейно-вводный щиток, трансформаторы, резисторы, конден­саторы, диоды, предохранители, переключатели, тумблеры, измери­тельные приборы, лампы поставляются вместе со стативами. Реле НМШ-2-4000 заводом-изготовителем стативов не поставляются.

26. Статив усилительного пункта типа УПЛ

Схема расположения приборов в стативе и их обозначение по принципиальной электрической схеме (вид с лицевой стороны) по­казаны на рис. 387.






Таблица  339 Наименование и тип приборов, размещенных в стативах ИЦЛ



Условное обозначе­ние

Наименование прибора

Тип прибора

ЛУЛ

Усилитель

ЛУЛ, черт. 601.34.69

ЛГЛ-М

Генератор

ЛГЛ-И, черт. 601.34.72-02

ЛГЛ-Ш

Генератор

ЛГЛ-lli, черт. 601.34.72-03

ТПЧЛ

Преобразователь частоты

ТПЧЛ, черт. 601.34.70

1ВУ, 2ВУ

Выпрямительное устрой­ство

ВУ14/3, черт. 532.00.05

1CT...17CT

Блок счетных триггеров

СТ, черт. 601.34.80

ЮВ, 20В

Блок одновибраторов

ОВ, черт. 601.34.80-01

1ИН...6ИН

Блок инверторов

ИН, черт. 601.34.80-03

1ИФ, 2ИФ

Блок фиксации

ИФ, черт. 601.34.80-04

1ИД...5ИД

Блок диодный

ИД, черт. 601.34.80-07

1БД...ЗБД

Блок диодный

БД, черт. 601.34.80-06





Продолжение табл. 33

Условное обозначе­ние

Наименование прибора

Тип прибора

1РТ...16РТ

Блок регистрирующих триггеров

РТ, черт. 601,34.80-02

ИМ

Блок мощных инверторов

ИМ, черт. 601.34.80-05

TV1.TV2

Трансформатор

черт. 644.27.67 1-2 1200 вит., 2-3 2000 вит., 3-4 800 вит. проводом ПЭВ-1 0 0,14; 5-6, 7-8 по 570 вит. проводом ПЭШО 0 0,28

R1...R31

Резистор

МЛТ-2-36 0м± 10%

R32

Резистор

ППЗ-43-1 кОм ± 10%

R33

Резистор

ППЗ-43-4,7 кОм ± 10%

R34

Резистор

МЛТ-0,5-5,1 кОм ± 10%

R43

Сопротивление регулиру­емое

Тип 7157 на 14 0м

R44

Резистор

МЛТ-1-360 Ом ± 10%

R45, R46

Резистор

ППЗ-43-470 Ом ± 10%

R47...R50

Резистор

ППЗ-43-18кОм ± 10%

R57

Резистор

МЛТ-0,5-270 Ом ± 10%

R58...R100

Резистор

МЛТ-0,5-1,5кОм± 10%

R101, R102

Резистор

МЛТ-0,5-2,4 кОм ± 10%

С1

Конденсатор

МБМ-160-0,1 мкФ± 10%

С7

Конденсатор

БМ2-200В-0.015 мкФ ± 10%

С8

Конденсатор

МБГО-2-160В-10 мкФ ± 10%

С9

Конденсатор

МБМ-160-0,5мкФ± 10%

СЮ

Конденсатор

МБГО-2-160-10 мкФ ± 10%

С11, С12

Конденсатор

МБМ-160-0,25 мкФ ± 10%

VD1...VD4

Диод полупроводниковый

Д223Б

HL5...HL47

Диод световой

АЛ307Б

FU1, FU2

Предохранитель банано­вый с контролем перего­рания на цоколе

Тип 20876 на 3 А

SB1

Переключатель щеточный

15П4Н1

SB2, SB3

Переключатель щеточный

24П2Н1



Продолжение табл. 339



Условное обозначе­ние

Наименование прибора

Тип прибора

SB4... SB6

Переключатель

ПКТ1-1-1

SB7... SB36, SB38...SB42

Тумблер

ТП1-2

V

Вольтметр

М4200, 030 В

М

Реле

НМШ-2-4000 Ом

Л0...Л30, ЛЦ, ЛОК

Лампа

КМ-12-90

Гн1...Гн11

Розетка

Черт. 735.70.50













Наименование и тип приборов, размещенных в стативах УПЛ, приведены в табл. 340.

Для монтажа статива УПЛ используется монтажный провод МГШВЭ-0,35 мм2 (200 м), МГШВЭ 2x0,35 мм2 (300 м), ПМВГ-0,2 мм2 (130 м), ПМВГ-0,35 мм2 (50 м), ПМВГ-0,75 мм2 (50 м).

Усилители, блоки СТ, БСКЛ, фильтры ФАЛ, преобразователь ПР, выпрямительное устройство поставляются заводом согласно за­казу отдельно от статива






Таблица   340 Наименование и тип приборов, размешенных в стативах УПЛ



Условное обозначение

Наименование прибора

Тип прибора

1БСКЛ, 2БСКЛ

Блок согласования ка­налов

черт. 601.34.73

1ЦУЛ

Усилитель

ЦУЛ-1, черт. 601.34.71

2ЦУЛ

Усилитель

ЦУЛ-И, черт. 601.34.71-02

ЗЦУЛ

Усилитель

ЦУЛ-III, черт. 601.34.71-03

4ЦУЛ

Усилитель

ЦУЛ-IV, черт. 601.34.71-04

1ФАЛ...ЗФАЛ

Фильтр

ФАЛ, черт. 601.34.62

ЗБ

Защитный блок

ЗБ-2, черт. 145.00.00

1ВУ, 2ВУ

Выпрямительное устройство

ВУ14/3, черт. 532.00.05

ЛУЛ

Усилитель

ЛУЛ, черт. 601.34.69

ПР

Статический преобра­зователь напряжения

черт. 601.34.74

TV1TV4

Трансформатор ли­нейный

черт. 644.27.67

FU1...FU3

Предохранитель бана­новый с контролем пе­регорания на цоколе

Тип 20876 на 1 А

FU4, FU5

Предохранитель бана­новый с контролем пе­регорания на цоколе

Тип 20876 на 3 А

FU6...FU23

Разрядник

РВНШ-250

VD1, VD2

Диод

Д226Б

R1, R32, R34, R36... R38, R47...R50

Резистор

МЛТ-2-620 Ом ± 10%

R2, R4, R14, R16

Резистор

МЛТ-0,5-62 Ом + 10%

R3, R15

Резистор

МЛТ-0,5-3 кОм± 10%

R5, R7, R17, R19

Резистор

МЛТ-0,5-120Ом± 10%

R6, R18, R33

Резистор

МЛТ-0,5-1,5кОм± 10%

R8, R10, R20, R22

Резистор

МЛТ-0,5-240 Ом ± 10%

R9, R21

Резистор

\ЛЛТ-0,5-750 Ом ± 10%

R11, R13, R23, R25

Резистор

МЛТ-0,5-390 Ом ± 10%

R12, R24

Резистор

МЛТ-0,5-270 Ом ± 10%



R26...R31, R35

Резистор

МЛТ-0,5-1 кОм ± 10%



R39, R40

Резистор

ППЗ-3-10 кОм ± 10%



R41

Резистор

МЛТ-0,5-22 кОм ± 10%



R44...R46

Сопротивление регу­лируемое

Тип 7157, 14 0м



ИП

Измерительный при­бор

черт. 619.91.00



ИП2

Вольтметр

М42300, 030 В



SB1

Переключатель

23П4Н1



SB2...SB12

Тумблер

ТП1-2



Гн1, Гн2, Гн4...Гн9, Гн18, Гн19, Гн21, Гн22, Гн24

Розетка

черт. 735.70.50



Гн10...Гн17

Розетка

черт. 735.70.51



Линейно-вводный щиток, линейные трансформаторы, предохра­нители, разрядники, диоды, резисторы, измерительные приборы, пе­реключатели, тумблеры поставляются вместе со стативами.

Защитный блок ЗБ-2 заводом-изготовителем стативов не постав­ляется.
