Таблица  77

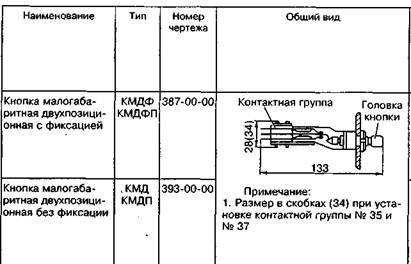

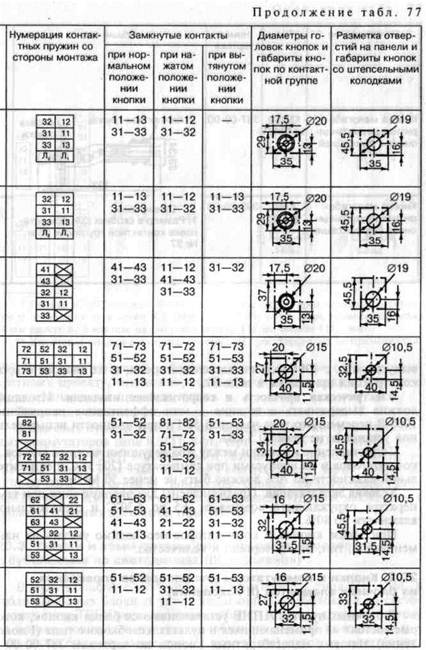

Основные данные кнопок

































































































































































Номера чертежей и тип коммутаторов с шариковой фиксацией, выпускаемых с 1981 года по настоящее время, и их аналоги старой конструкции приведены в табл. 81.

Электрическая прочность и сопротивление изоляции. Изоляция должна выдерживать в течение 1 мин эффективное напряжение 1000 В переменного тока частотой 50 Гц при мощности испытатель­ной установки не менее 0,5 кВА.

Сопротивление изоляции между токоведущими частями кнопок и коммутаторов и их корпусами при температуре (20±5)°С и относите­льной влажности до 70% должно быть не менее 50 МОм.

Условия эксплуатации. Предназначены для эксплуатации при тем­пературе окружающего воздуха от +5 до +30°С и относительной влажности до 80%.

При заказе кнопок и коммутаторов необходимо указать их наи­менование, тип, номер чертежа и количество.

20.2. Кнопки и коммутаторы для аппаратов управления из блочных элементов (II поколения)

В блочных пультах ППНБ устанавливаются блоки кнопок, кото­рые состоят из применяющихся в пультах желобкового типа (I поко­ления) типовых малогабаритных кнопок по чертежам 387-00-00 и

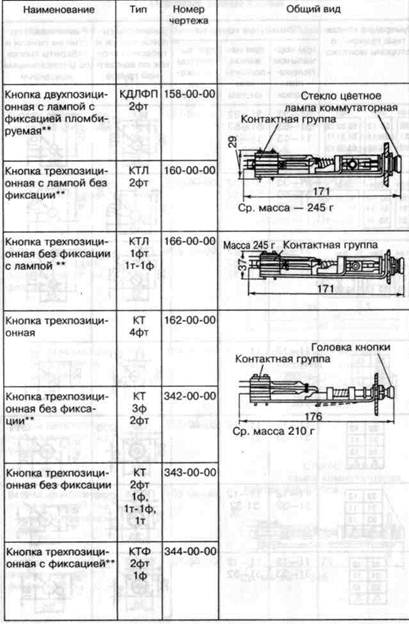

* Кнопка КДУП по черт. 408-00-00 применяется для пригласительных сигна­лов и отличается от кнопки КД (черт. 151-00-00) всего лишь удлиненной осью 74 мм вместо 62,5 мм (см. на рисунках размер 128 мм вместо 115,5 мм).

** Указанные кнопки в настоящее время при проектировании не применяются.

393-00-00 с контактным набором и цветом головок согласно кон­кретному проекту, основания, устанавливаемого в квадратном окне фальш-панели, и лицевой заглушки.

Типы выпускаемых блоков кнопок приведены в табл. 82.

В блочных пультах ППНБ устанавливаются блоки трехпозиционных коммутаторов типа КМТБ-4фт, черт. 15899-07-00, и КМТБ-2фт, черт. 15899-07-00-01, которые были разработаны для блочных пуль­тов на базе трехпозиционного коммутатора, черт. 404-00-00 (170-00-00А). Нумерация контактов блоков коммутаторов типа КМТБ-4фт и КМТБ-2фт приведена в разделе «Пульты наклонные с табло из блочных элементов типа ППНБ».

20.3. Кнопки и коммутаторы для аппаратов управления с субблоками на светодиодах (III поколения)

В пультах-табло с субблоками на светодиодах типа ППНБМ, в табло выносных блочных унифицированных с субблоками на свето­диодах типа ТВБУ устанавливаются блоки кнопок, которые состоят из применяющихся в пультах желобкового типа (I поколения) и в пультах из блочных элементов (II поколения) типовых малогабарит-





Таблица   78

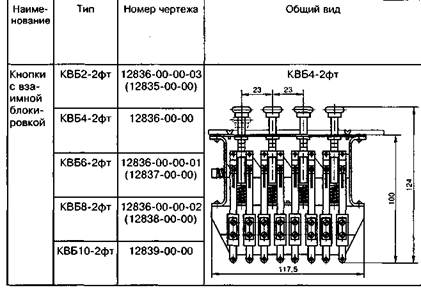

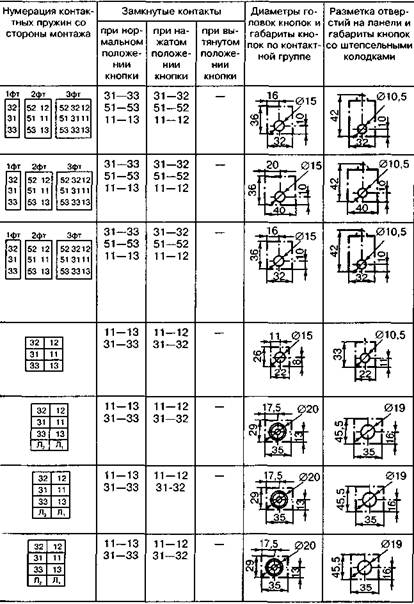

Основные данные кнопок с взаимной блокировкой типа КВБ








Примечание. В скобках указаны номера чертежей, ранее выпускавшихся Без скобок указаны номера чертежей кнопок КВБ, выпускаемых в настоящее Кнопки КВБ применяются в пультах наклонных для маневровых районов кнопок КВБ с круглой головкой и с резьбой в головке кнопки, время, с квадратными пластмассовыми головками без резьбы, сортировочных станций и для горочных пультов ПГУ-65.

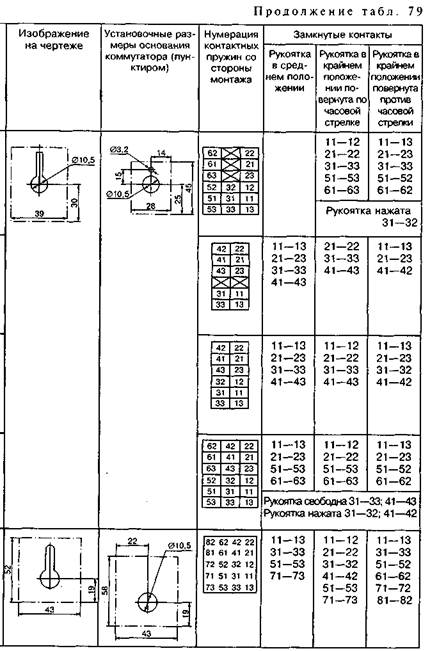

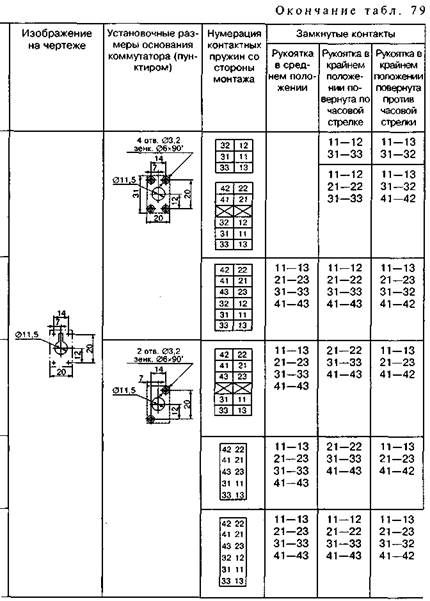

Таблица  79



Основные данные кнопок с взаимной блокировкой типа КВБ

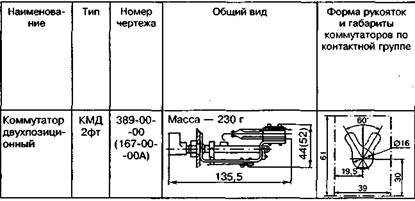

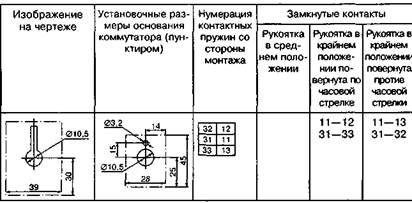

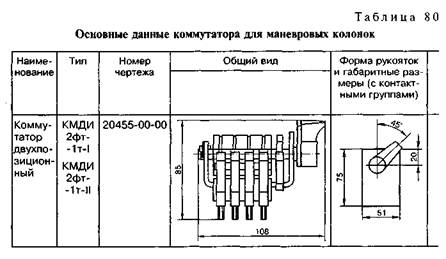

Основные данные коммутаторов



















































































































































































Примечание. В скобках указаны номера чертежей коммутаторов старой конструкции. Без скобок указаны номера чертежей коммутаторов с шариковой фиксацией, выпускаемых с 1981 года по настоящее время.




































Таблица   81

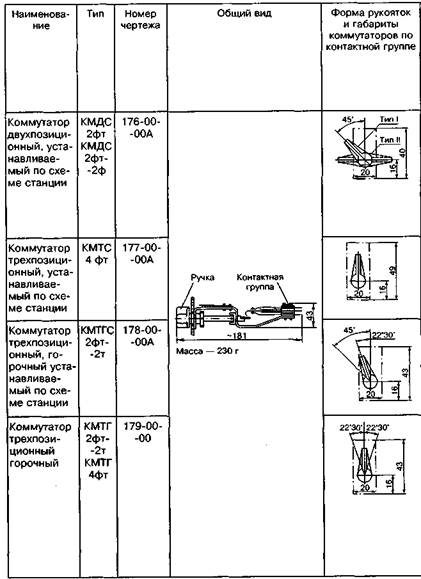

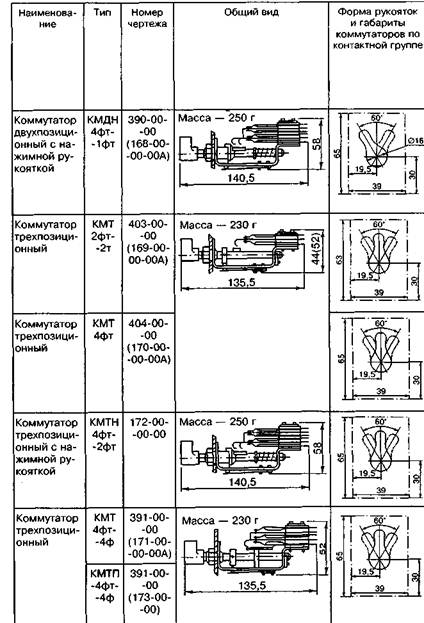

Типы коммутаторов с шариковой фиксацией и их аналоги



Номера чертежей и тип коммутаторов с шариковой фиксацией

Номера чертежей и тип коммутаторов старой конструкции

389-00-00, КМД-2фт

167-00-00А, КМД-2фт

390-00-00, КМДН-4фт-1фт

168-00-00А, КМДН-4фт-1фт

403-00-00, КМТ-2фт-2т

169-00-00А, КМТ-2фт-2т

404-00-00, КМТ-4фт

170-00-00А, КМТ-4фт

391-00-00, КМТ-4фт-4ф

171-00-00А, КМТ-4фт- 4ф

405-00-00, КМТН-4фт-2фт

172-00-00А, КМТН-4фт-2фт

391-00-00, КМТП-4фт-4ф

173-00-00, КМТП-4фт-4ф

176-00-00А, КМДС-2фт

КМДС-2фт-2ф

177-00-00А, КМТС-4фт

178-00-00А, КМТГС-2фт-2т

179-00-00, КМТГ-2фт-2т КМТГ-4фт



Типы выпускаемых блоков кнопок приведены в табл. 83.

В пульте-табло ППНБМ, в табло ТВБУ устанавливаются блоки коммутаторов   КМТБ-4фт,   черт.    16878-10-00;   КМТБ-2фт,   черт. 16878-10-00-01; КМДБ-2фт, черт. 17354-35-00.

Чертежи и нумерация контактов выше приведенных блоков кно­пок и блоков коммутаторов приведены в разделе «Пульты-табло с субблоками на светодиодах типа ППНБМ».
























Таблица  82

Типы выпускаемых блоков кнопок



Тип блока кнопки

Номер чертежа

КМД

15899-01-00

КМДФ

15899-01-00-01

КМДП

15899-02-00

КМДФП

15899-02-00-01





21. Колонки маневровые

Назначение. Маневровые колонки предназначены для местного управления централизованными стрелками, расположенными в манев­ровых районах станций, и обеспечения связи производящего маневры пли начальника поезда с дежурным по станции или диспетчером.

Некоторые конструктивные особенности. Маневровые колонки всех типов имеют алюминиевый корпус. Ранее изготавливались из чугуна. Общий вид маневровой колонки типа МК-4 приведен на рис. 87

Таблица   83



Типы выпускаемых блоков кнопок





Тип блока кнопки

Номер чертежа

КМДП

16878-08-00

КМДФ

16878-08-00-01

КМДФП

16878-08-00-02

КМД

16878-09-00











Основные данные и типы изготовляемых маневровых колонок приведены в табл. 84.

На панели колонки МК-6 (рис. 88, а) расположены четыре ком­мутатора, один из которых фиксирует восприятие маневров, а три предназначены для перевода стрелок, лампа, выключатель освеще­ния (тумблер ТП1-2) и микротелефонная трубка. На колонке уста­новлен гудок переменного тока типа ГПР на 127В.

В схеме применены диоды Д7Ж. На задней крышке корпуса пре­дусмотрен  кронштейн,  на котором могут быть установлены три трансформатора типа СТ. На па­нели колонки МК-6 (рис. 88, б) расположены шесть коммутато­ров, один из которых фиксирует восприятие маневров, а пять слу­жат для перевода стрелок. В оста­льном колонка МК-6 аналогична колонке МК-4.

На панели колонки МКСП с планом путей маневрового райо­на (рис. 88, в) может быть распо­ложено до семи коммутаторов, один из которых фиксирует вос­приятие маневров, шесть пред­назначены для перевода стрелок. Рукоятки стрелочных коммутато­ров и сигнальные лампы увязыва­ются с планом путей. На панели могут быть установлены две на­жимные двухпозиционные кноп­ки без фиксации КД-2фт по черт. 151.00.00 и микрофон.






















































Таблица  84

 Основные данные маневровых колонок



Тип ко­лонки

Назначение

Номер чертежа

Габаритные размеры, мм

Мас­са, кг

МК-4

Колонка маневровая на 4 комму­татора

20436.00.00А-01

1680x480x610

43

МК-6

Колонка маневровая на 6 комму­таторов

20440.00.00А-01

1680x480x610

44

МКСП

Колонка маневровая с планом путей маневрового района

20445.00.00А-01

1680x480x610

44

МККУ

Колонка маневровая с ключом местного управления

20450.00.00А-01

1680x480x610

44

МКДЦ

Колонка маневровая местного управления и связи при диспет­черской централизации:

без подставки

с установкой на трубной подставке

с установкой на железобе­тонной мачте светофора

с установкой на металличе­ской мачте светофора

Панель управления маневровой колонки МКДЦ при диспетчер­ской централизации для уста­новки в металлической релей­ной будке



20460.00.00А-01 20460.00.С61А

20460.00.С62А

20460.00.С63А

20460.06.00



580x480x350 1680x480x350

1100x474x350

1100x474x350

865x390x200



40 42

44

42

20

Примечание. Для колонок, выполненных по черт. 20460.00.С62А и .20460-00.СбЗА, указана высота над уровнем головки рельса. Колонки с чугунным корпусом имели массу 110 кг.





На панели также установлены лампа, выключатель освещения, тумблер ТП1-2, микротелефонная трубка и гудок переменного тока типа ГПР на 127 В. На задней крышке корпуса предусмотрен кронштейн, на котором могут быть установлены три трансформатора типа СТ.

На панели колонки МККУ с ключом для местного управления (рис. 88, г), расположены четыре коммутаторные лампы, замок с ключом для местного управления стрелками (черт. 11545.00.00), лам­па освещения, выключатель освещения (тумблер ТП1-2) и микроте­лефонная трубка. На колонке установлен герметичный звонок по­стоянного тока на 24 или 12 В (в зависимости от заказа) по черт. ЗПТ-24М.00-00. На задней крышке колонки предусмотрен кронш­тейн, на котором могут быть установлены три трансформатора СТ.

На панели колонки МКДЦ без подставки по черт. 20460.00.00 (рис. 88, Э) расположены четыре коммутаторные лампы, четыре на­жимные двухпозиционные кнопки без фиксации типа КД-2фт (черт. 151.00.00), телефонный аппарат с микротелефонной трубкой типа ТМЦБ-1 (черт. 34706.00.00) и замок с ключом для местного управле­ния стрелками (черт. 11545.00.00).

На панели управления маневровой колонки типа МКДЦ для установки в металлической релейной будке (черт. 20460.06.00) уста­новлены те же приборы, что и в колонке типа МКДЦ. Панель при­креплена к металлическому переходному листу размером 390x865 мм (черт. 20460.06.12).

Напряжение питания маневровых колонок 12 В.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей относительно корпуса и между собой долж­на выдерживать без повреждения в течение 1 мин испытательное на­пряжение 1500 В переменного тока частотой 50 Гц. Сопротивление изоляции электрических цепей относительно корпуса при темпера­туре (20±5)°С и относительной влажности 90% должно быть не ме­нее 5 МОм.

Условия эксплуатации. Маневровые колонки предназначены для эксплуатации на открытом воздухе.

При заказе маневровой колонки типа МКСП заказчик должен представить заводу-изготовителю общий вид лицевой стороны пане­ли управления в масштабе 1:1 и монтажную схему. Все остальные типы колонок монтируются по типовым электрическим схемам.

В комплект маневровых колонок МК-4, МК-6 и МКСП входят корпус с козырьком, трубная подставка, гудок переменного тока и ключ.

В комплект колонки МККУ входят корпус с козырьком, трубная подставка, звонок и ключ.

В комплект колонки МКДЦ по черт. 20460.00.00 входят корпус с козырьком и ключ для запирания.

В комплект колонки МКДЦ с установкой на трубной подставке (черт. 20460.00.С61) дополнительно входят подставка трубная (черт. 20436.03.00) и звонок постоянного тока на 24 В (черт. ЗПТ 24М.00). Звонок устанавливается по требованию заказчика.

В комплект колонки МКДЦ с установкой на железобетонной мачте светофора (черт. 20460.00.С62) входят маневровая колонка ти­па МКДЦ без козырька (черт. 20460.00.00), ключ для запирания, кронштейн для установки колонки на железобетонной мачте свето­фора (черт. 20460.02А.00) и звонок постоянного тока на 24 В (черт. ЗПТ. 24М.00.00). Звонок устанавливается по требованию заказчика.

В комплект колонки МКДЦ с установкой на металлической мач­те светофора (черт. 20460.00.СбЗ) входит колонка типа МКДЦ без козырька (черт. 20460.00.00), ключ для запирания, кронштейн для установки колонки на металлической мачте светофора (черт. 20460.03А.00) и звонок постоянного тока на 24 В (черт. ЗПТ. 24М.00.00). Звонок устанавливается по требованию заказчика.

22. Щит контрольный механизированных горок типа ЩКМГ

Назначение. Щит типа ЩКМГ (черт. 571.10.66) предназначен для контроля питания устройств СЦБ механизированных сортировочных горок.

Некоторые конструктивные особенности. Конструктивно щит вы­полнен в виде панели, на которой с лицевой стороны расположены средства контроля (вольтметр переменного тока типа Э-30 со шка­лой 0—250 В), вольтметры постоянного тока типа М-340 (0—250 и от 0—50 В), амперметр постоянного тока типа М-340 (0—250 и от 0—50 В), амперметр постоянного тока типа М-340 (0—30 А), пакетные вы­ключатели исполнения I типов ПВ2-100 А, ПВЗ-25 А и ПВЗ-100 А, а также переключатель вольтметровый типа КФ-4455 44/ШУ-8С. С задней стороны щита имеются предохранители и клеммные панели.

Монтаж выполняют проводом марки ПР-500 площадью сечения 2,5; 6 и 10 мм2 в зависимости от цепи. Перед подключением питания щит необходимо заземлить.

Электрические характеристики щита типа ЩКМГ:

Коммутируемые напряжения тока, В:

переменного                                                        380/220

постоянного                                                           230

Максимально допускаемая нагрузка тока, А:

переменного                                                            60

постоянного                                                            20

Электрическая прочность и сопротивление изоляции. Изоляция шита должна выдерживать в течение 1 мин без пробоя и явлений разрядного характера напряжение 1500 В переменного тока 50 Гц при мощности установки не менее 0,5 кВА.

Сопротивление изоляции токоведущих частей между собой и по отношению к корпусу должно быть не менее 25 МОм.

Габаритные размеры щита — 880x420x1810 мм, масса — НО кг.

23. Щит управления для контрольного пункта проверки исправности устройств локомотивной сигнализации

Некоторые конструктивные особенности. Конструктивно щит (черт. 35.00.00) выполнен в виде панели, на которой имеются ампер­метр с пределом измерения 3 А, три двухпозиционные кнопки с фиксацией типа КДФ (черт. 152.00.00), шесть коммутаторных патро­нов с лампами, реостат сопротивлением 240 Ом, шесть предохрани­телей и панель с 12 гнездами. С задней стороны панель закрыта ко­жухом, в котором размещены четыре 12-клеммные колодки (черт. 72256.00.00).

Монтаж щита выполняется проводом марки ПМВГ площадью с сечением 0,75 и 1,5 мм2 согласно монтажной схеме.

Электрическая прочность и сопротивление изоляции. Изоляция то­коведущих частей по отношению к корпусу щита должна выдержи­вать в течение 1 мин без пробоя и явлений разрядного характера на­пряжение 1000 В переменного тока частотой 50 Гц при мощности испытательной установки не менее 0,5 кВА. Сопротивление изоля­ции токоведущих частей между собой и по отношению к корпусу должно быть не менее 25 МОм.

Условия эксплуатации. Щит предназначен для установки в поме­щении контрольного пункта и крепится к стене четырьмя «глухаря­ми», для чего на щите имеются две скобы. Перед подключением на­пряжения щит на месте установки заземляют. Заземление присоеди­няют к крепящему болту или «глухарю».

Габаритные размеры щита — 500x210x480 мм; масса — 20 кг.

24. Пульт-статив контрольного пункта автоматической локомотивной сигнализации типа АЛС

Назначение. Пульт-статив (черт. 15625-00-00) предназначен для проверки локомотивного оборудования устройств автоматической сигнализации, которая проводится на испытательных участках при выходе локомотивов из депо. Количество испытательных участков пределяется местными условиями в зависимости от количества и расположения путей.

Некоторые конструктивные особенности. Внешний вид пуль-та-статива типа АЛС приведен на рис. 89. Корпус пульта-статива изготавливается из листовой стали толщиной 2 мм, согнутой в спе­циальный профиль, а панели из листовой стали толщиной 3 мм. Панели и дверцы имеют приспособления для их пломбирования. Надписи на шильдиках производятся при помощи гравировки. Вы­гравированные знаки и надписи оксидируются или заливаются бе­лой краской.

Пульт-статив имеет приспособление для заземления, а в осно­вании корпуса имеет отверстие для надежного крепления его к нему.

Монтаж пульта-статива выполняется по типовой монтажной схе­ме проводом МГШВ сечением 0,75 мм2.

Штепсельные розетки для реле типа НШ и НМШ устанавлива­ются на съемных панелях (рамах), которые устанавливаются на пульте-стативе и крепятся при помощи болтов. Нумерация клем-мных панелей и число зажимов на них должно соответствовать мон­тажной схеме.

Каждый пульт-статив имеет заводскую табличку с указанием на ней наименования или товарного знака завода-изготовителя, типа изделия или номера чертежа, порядкового номера изделия и года выпуска.

К каждому пульту-стативу типа АЛС прикладываются электриче­ская принципиальная и монтажная схемы, паспорт и в качестве за­пасных 20 штук ламп КМ 24-90.

Наименование и тип элементов, примененных в пульте-стативе АЛС, приведен в табл. 85.

Электрическая прочность и сопротивление изоляции. Изоляция всех токоведущих частей и монтажа по отношению к корпусу долж­на выдерживать без пробоев и явлений разрядного характера в тече­ние 1 мин напряжение 1000 В переменного тока частотой 50 Гц от источника тока мощностью 0,5 кВА.

Сопротивление изоляции между всеми токоведущими частями как между собой, так и по отношению к корпусу должно быть не ме­нее 20 МОм при испытательном напряжении 500 В.

Условия эксплуатации. Пульты-стативы должны эксплуатировать­ся в закрытом помещении при температуре окружающего воздуха от +5 до +35°С.

Гарантийный срок — 12 месяцев со дня ввода пульта-статива в эксплуатацию, но не более 24 месяцев со дня отгрузки потреби­телю.

Габаритные размеры пульта-статива АЛС приведены на рис. 89.

Масса без реле — 155 кг.





















Таблица   85

 Наименование и тип элементов, примененных в пульте-стативе АЛС



Наименование элемента

Тип элемента

Амперметр

Э365, 0-5А, класс 1,5, ТУ 25-04-3720-79

Диоды

Д226Б, ЩБЗ.362.002 ТУ-1

Клеммы 2-х контактные

Черт. 605бБ-00

Конденсаторы

К50-20-25В-500 мкФ

Конденсаторы

К50-20-25В-1000 мкФ

Конденсаторы

К50-20-25В-2000 мкФ

Лампы коммутаторные

КМ 12-90

Розетки штепсельные

реле НМШМ1

Розетки штепсельные

реле НМШ2

Розетки штепсельные

реле ТШ

Розетки штепсельные

реле АНШ5

Розетка 2-полюсная осветительная

РШ-ц-2-0-00-6/250, ГОСТ 7396-76

Предохранители с сигнализацией перегорания на цоколе

3 А, черт. 20876-00-00

Предохранители с сигнализацией перегорания на цоколе

5 А, черт. 20876-00-00

Предохранители

0,5 А, черт. 20871-00-00

Предохранители

ЗА, черт. 20871-00-00

Переключатель галетный

ПГК 11П 1Н, НИО.360.605

Резисторы

ПЭ-25-15 0м±Ю%

Резисторы

ПЭ-25-47 0м±10%

Резисторы

6 0м, черт. 7157-00-00

Тумблер

ТВ1-2, УСО.360.049 ТУ

Примечание. Реле в комплект поставки пульта-статива АЛС не входят, заказываются отдельно.



































25. Щит унифицированный переездной сигнализации

Назначение. Щит унифицированный переездной сигнализации (черт. 11938.00.00Б) предназначен для управления электрошлагбау­мами, автошлагбаумами, а также светофорной и оповестительной сигнализацией.

С 1993 года выпускаются щитки ЩПС-92.

Некоторые конструктивные особенности. Конструктивно щит (рис. 90, а) выполнен в виде панели, на которой размещены три кнопки двухпозиционные с фиксацией типа КДФ-2фт (черт. 152.00.00) и одна кнопка двухпозиционная без фиксации типа КД-2фт (черт. 151.00.00), используемая для открытия шлагбаумов. Кнопка включения заградительных сигналов и кнопка выключения звонка оборудованы устройством для пломбирования.


На панели щита также расположены четыре патрона с сигналь­ными коммутаторными лампами типа КМ-2 на 12 В, из них две име­ют белые линзы и две — красные.

Панель помещена в каркас, закрываемый герметически. Каркас имеет две дверцы, из которых одна закрывает лицевую часть панели. Устанавливается щит на переездах вне помещений. Для предохране­ния от попадания на панель атмосферных осадков на каркасе преду­смотрен козырек.

Монтаж щита выполняется проводом ПМВГ площадью попереч­ного сечения 0,5 мм2 и выводится на 12-штырные колодки (рис.  90, б) по черт. 72256.00.00.

Электрическая прочность и сопротивление изоляции. Изоляция токоведущих частей по отношению к корпусу должна выдерживать в течение 1 мин без пробоя и явлений разрядного характера напряже­ние 1000 В переменного тока 50 Гц при мощности установки не ме­нее 0,5 кВА.

Сопротивление изоляции между всеми токоведущими частями и по отношению к корпусу при относительной влажности окружаю­щей среды до 70% не менее 25 МОм.

Габаритные размеры — 400x347x327 мм; масса — 10,5 кг.

26. Щиток переездной сигнализации ЩПС-92

Назначение. Щитки переездной сигнализации ЩПС-92 (черт. 16935-00-00) предназначены для управления электрошлагбаумами и автошлагбаумами и служат для отображения поездной ситуации на перегонах перед переездом и выпускаются с 1993 года.





      Некоторые конструктивные особенности. Внешний вид, габарит­ные и присоединительные размеры щитка переездной сигнализации ЩПС-92 приведены на рис. 91.

Необходимо отметить, что с 1999 года приступил к выпуску щит­ков переездной сигнализации ЩПС-92 наряду с Самарским также Лосиноостровский завод, несколько изменив габаритные размеры панели. Габаритные размеры увеличенной панели, выпускаемой Ло­синоостровским заводом, приведены на рис. 92.

Электропитание щитка осуществляется от источника постоянно­го тока номинальным напряжением 12 В с допускаемыми отклоне­ниями в пределах от 10,8 до 12,6 В. Потребляемая мощность не бо­лее 9 Вт.

В щитках ЩПС-92 применены светоизлучающие диоды АЛ 307 КМ (красные) и АЛ 307 ГМ (зеленые) или по согласованию другие светодиоды в держателе диаметром 10 мм.

Соединение катодов светодиодов выполняется проволокой ММ-1, остальные соединения — проводом МГШВ-0,5 мм2.

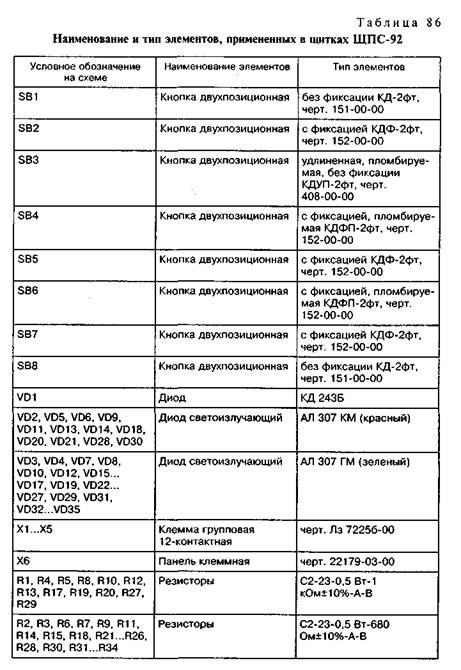

Наименование и тип элементов, примененных в щитках ЩПС-92, приведен в табл. 86.



















































В комплект поставки щитка переездной сигнализации ЩПС-92 входят монтажные детали, паспорт и в качестве запасных частей по два светоизлучающих диода АЛ 307 ГМ (зеленые) и АЛ-307 КМ (красные).

Электрическая прочность и сопротивление изоляции. Электриче­ская изоляция между всеми соединенными между собой токоведущими частями по отношению к корпусу щитка должна выдерживать без пробоя и явлений разрядного характера от источника мощно­стью не менее 0,5 кВА испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин. в нормальных климатических усло­виях 750 В, а при воздействии верхнего значения влажности воздуха по условиям эксплуатации — 600 В.

Электрическое сопротивление изоляции между всеми соединен­ными между собой токоведущими частями и корпусом щитка долж­но быть не менее 20 МОм в нормальных климатических условиях, не менее 1 МОм — при воздействии верхнего значения влажности воз­духа по условиям эксплуатации, не менее 6 МОм — при воздействии верхнего значения рабочей температуры.

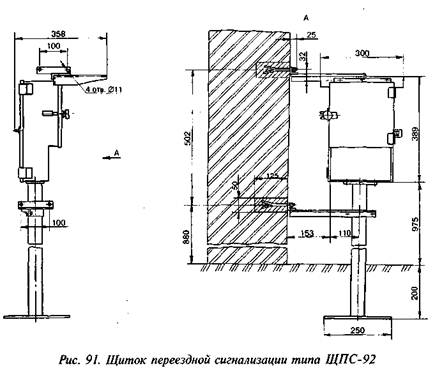

Габаритные размеры приведены на рис. 91 и 92. Масса — 9,5 кг.
