Раздел   XV

ПРЕОБРАЗОВАТЕЛИ И ГЕНЕРАТОРЫ



1. Преобразователь полупроводниковый типа ППВ-0.5М

Назначение. Полупроводниковый преобразователь типа ППВ-0,5М (черт. 36546.00.00) предназначен для заряда аккумулятор­ной батареи от сети переменного тока (режим выпрямления) и пре­образования энергии постоянного тока от аккумуляторной батареи в переменный при отключении сети (режим преобразования).

Преобразователь обеспечивает форсированный заряд аккумуля­торной батареи в послеаварийный период и оптимальное содержа­ние ее после восстановления емкости.

Некоторые конструктивные особенности. Преобразователь ППВ-0,5М выполнен на управляемых кремниевых вентилях (тири­сторах) типа ВКДУ-150-1-В и состоит из инвертора (управляемого выпрямителя), автогенератора (усилителя), формирователя импуль­сов управления, фазорегулятора, пускозащитного устройства и ре­жимного устройства. Для увеличения мощности преобразователя с 0,5 до 1 кВт используется дополнительный блок типа ДБ-ППВ-0,5.

Режим выпрямления:

— источник питания — сеть переменного тока напряжением (220±30) В, частотой 50 Гц;

— напряжение на выходе при номинальной нагрузке — постоян­ный ток от 24 до 31,4 В;

— ток заряда аккумуляторной батареи — от 0 до 12 А;

— то же совместно с ДБ-ППВ-0,5 — от 0 до 24 А. Автоматизированный выпрямитель обеспечивает режимы заряда

аккумуляторной батареи, указанные в табл. 202.

Ток форсированного заряда устанавливают равным 75% максима­льного тока, допустимого для применяемых аккумуляторов. Мини­мальный ток содержания устанавливают на 20% меньше суммы среднесуточного тока нагрузки и саморазряда аккумуляторной бата­реи. Максимальный ток содержания устанавливают на 20% больше суммы среднесуточного тока нагрузки и саморазряда аккумулятор­ной батареи.

Выходной ток выпрямителя при колебании напряжения сети от Таблица  202 Режимы заряда аккумуляторной батареи











Режим заряда	Изменение выходного тока			Переключение режимов
	в пределах, А,( без ДБ-ППВ-0,5	резистором		Напряжение бата­реи, В		Состояние ре­ле режимного устройства
		Обо­значе­ние по схеме	Обозначение по общему виду	Включе­ние	Выклю­чение
Форсирован­ный	0-15	R13	«Форсиро­ванный за­ряд»	24+0,2	31,4±0,3	ФР без тока
Минималь­ный ток со­держания	0-15	R15	«Содержание мин»	27,6±0,2	25,2+0,2	ФР под то­ком, ЗР под током
Максималь­ный ток со­держания	0—15	R14	«Содержание макс»	25,2±0,2	27,6±0,2	ФР под то­ком, ЗР без тока

180 до 250 В и аккумуляторной батареи от 24 до 31,4 В не изменяет ся более ±25%. Коэффициент полезного действия при номинальной нагрузке 70%.

Режим преобразования:

—источник питания — аккумуляторная батарея 24 В;

—напряжение на выходе при номинальной нагрузке 500 Вт — переменный ток прямоугольной формы частотой 60 Гц, напряжени­ем 220*⁵₁₀ В; на выходе также можно снять напряжение 180 и 110 В;

—ток, потребляемый от аккумуляторной батареи, и действующее значение напряжения на выходе преобразователя при холостом ходе не должны быть более соответственно 5 А и 260 В;

—частота выходного напряжения преобразователя в зависимости от напряжения питания должна быть следующей: при напряжении питания 24 В — (60+1) Гц; при напряжении питания от 21,6 до 26,4 В - (60±3) Гц;

—частота выходного напряжения преобразователя при запуске — (80+5) Гц;

—коэффициент полезного действия преобразователя при ном и нальной нагрузке — не менее 80%.

Преобразователь ППВ-0,5М надежно запускается при изменении напряжения питания от 21,7 до 26,4 В и нагрузке от 0 до номиналь­ной (500 Вт) при coscp = 0,9.

При кратковременном, до 0,1 с, коротком замыкании в цепи Ш грузки работа преобразователя восстанавливается не более чем зи

,25 с. При длительном коротком замыкании в нагрузке преобразо-иатель выключается и через 1—2 мин автоматически запускается.

Преобразователь автоматически отключается от источника пита­ния при снижении напряжения на нем до 21,6 В.

Частота выходного напряжения преобразователя при изменении гемпературы от -40 до +40°С находится в пределах 56—64 Гц.

Условия эксплуатации. Преобразователь ППВ-0,5М предназначен лля работы при температуре окружающего воздуха от —40 до +40°С и относительной влажности не более 90% при температуре 20°С.

Габаритные размеры 526x280x325 мм; масса вместе с панелью коммутации 60 кг.

2. Блок дополнительный типа ДБ-ППВ-0,5

Блок ДБ-ППВ-0,5 (черт. 36327.00.00) применяется в качестве до­полнительного увеличения мощности преобразователя типа ППВ-0,5М с 0,5 до 1 кВт.

П1Ш-0,5М с 0,5 до 1 кВт.

В схеме дополнительного бло­ка (рис. 243) применены: конден­сатор типа МБГЧ-1-25-250В-10 мкФ±10%, вентили типа ВК-100-1-В; 100 А, 100 В и транс­форматор по черт. 36327.02.00.

Сечение проводов, подключа­емых к клеммам /, 2, 3 и 4 блока ДБ-ППВ-0,5, должно быть не ме­нее 10 мм². В качестве реле АРО (обратного повторителя аварий­ного реле) применен контактор ГКД 533ДТ.

Сопротивление изоляции меж­ду  всеми  соединенными  между

собой клеммами колодки и корпусом блока должно быть не менее 100 МОм.

Изоляция блока должна выдерживать 1500 В переменного тока частотой 50 Гц в течение 1 мин при мощности испытательной уста­новки не менее 0,5 кВ А.

Габаритные размеры 300x220x270 мм; масса 30 кг.

3. Преобразователь-выпрямитель типа ППВ-1



3. Преобразователь-выпрямитель типа ППВ-1

Назначение. Преобразователь-выпрямитель ППВ-1 (черт. 16601.00) предназначен для заряда кислотной аккумуляторной бата­реи от сети переменного тока (режим выпрямления) и для преобразования энергии постоянного тока аккумуляторной батареи в пере­менный ток при отключении сети (режим преобразования).

Некоторые конструктивные особенности. Преобразователь-выпря­митель ППВ-1 состоит из блока управления тиристорами БУТ-1 и силового и релейного блоков. Нормально, при наличии переменно­го тока, преобразователь-выпрямитель ППВ-1 работает в режиме выпрямления. Переключение ППВ-1 из режима выпрямления в ре­жим преобразования производится контактами аварийных реле, расположенных вне преобразователя и их повторителя, установлен­ного в релейном блоке ППВ-1. Наименование и тип элементов, примененных в преобразователе-выпрямителе ППВ-1, приведены в табл. 203.

Режим выпрямления:

— источник  питания  —  сеть  переменного  тока  напряжением

220 В

— ток заряда аккумуляторной батареи — от 0 до 20 А;

— изменение тока заряда при колебаниях напряжения сети от 190 до 242 В — не более 25%;

— действующее значение тока, потребляемого преобразователем от сети при токе заряда 20 А, — не более 7 А.

Режим преобразования:

— источник питания — аккумуляторная батарея 24 В;

— номинальное действующее значение выходного напряжения —

(220f) В;

— выходные напряжения на дополнительных выходах преобразо­вателя - 50, ПО, 180, 240 В1⁵₂*;

— частота выходного напряжения — (50+0,5) Гц;

— форма выходного напряжения — прямоугольная;

— номинальная мощность нагрузки при cos φ = 0,9—1 кВт.

Ток, потребляемый от аккумуляторной батареи напряжением 24 В, и действующее значение напряжения на выходе преобразовате­ля при холостом ходе — не более соответственно 6 А и 270 В;

— ток, потребляемый преобразователем от аккумуляторной бата­реи номинального напряжения при номинальной нагрузке, — не бо­лее 52 А;

— нестабильность частоты выходного напряжения преобразователя при изменении температуры от —40 до +40°С и номинальном напряжении питания — не более ±0,8 Гц;

— допускаемое колебание напряжения аккумуляторной бaтареи — 21,6—26,4 В.

Электрическая прочность и сопротивление изоляции.  Изоляции между контактами разъема, соединенными между собой, и корпусом должна выдерживать в течение 1 мин без пробоя и явлений разрядного характера напряжение переменного тока 2000 В частотой 50 Гц от источника мощностью не менее 1 кВ А.

Сопротивление изоляции между контактами разъема, соединен



Таблица  203 Наименование и тип элементов, примененных в ППВ-1

Условное обозначение на схеме	Наименование элемента	Тип элемента
Блок управления тиристорами БУТ-1
R1	Резистор	МЛТ-2 Вт-560 Ом
R2, R3	Резистор	МЛТ-0,5 Вт-3,3 кОм
R4*	Резистор	МЛТ-0,5 Вт-680 Ом-5,1 кОм
R5, R6	Резистор	МЛТ-2 Вт-100 Ом (2 шт. включены параллельно)
R7, R8	Резистор	МЛТ-1 Вт – ЗОО м
R9, R10	Резистор	ПЭВ-7,5-6,8 Ом
R11	Резистор	МЛТ-2-680 Ом
С1	Конденсатор	К50-ЗБ-25В-100мкФ
С2, С6	Конденсатор	МБГО-2-И-160В-4мкФ
СЗ	Конденсатор	МБГО-2-П-160 В-2 мкФ
С4	Конденсатор	МБГО-2-И-300 В-1 мкФ
С5	Конденсатор	МБГО-2-И-160 В-10мкФ
С7	Конденсатор	К50-ЗБ-50В-10мкФ
VD1	Выпрямитель	17ВД4У
VD2, VD12	Диод	Д242Б
VD3	Стабилитрон	Д814Д
VD4, VD5	Стабилитрон	Д815Д
VD6—VD11, VD13, VD14	Диод	Д226Б
VT1, VT2	Транзистор	МП26
VT3, VT4	Транзистор	П217В
Силовой и релейный блоки
R1	Резистор	МЛТ-2 Вт-510 Ом
R2	Резистор	МЛТ-2 Вт-820 Ом
R3	Резистор	МЛТ-2 Вт-430 Ом
R4—R6	Резистор	ППБ-2-10кОм
R7, R8	Резистор	МЛТ-0,5 Вт-120 Ом





Продолжение  табл.   203



R9	Резистор	0,25 Ом (проволока 2,2НГХ131-0,4; 1 = 1 м)
R10, R11	Резистор	МЛТ-2 Вт-680 Ом (2 шт. соединены параллельно)
R12	Резистор	ПЭВ-50-20 Ом
R13	Резистор	ПЭВ-25-510Ом
С1—СЮ	Конденсатор	МБГЧ-1-1-250 В-10 мкФ (10 шт. сое­динены параллельно)
С11—С17	Конденсатор	МБГЧ-1-1-250 В-10 мкФ (7 шт. сое­динены параллельно)
С18—С24	Конденсатор	МБГЧ-1-1-250 В-10 мкФ (7 шт. сое­динены параллельно)
С25, С26	Конденсатор	МБГО-2-11-160В-4мкФ
С27—С29	Конденсатор	МБГЧ-1-2А-500В-1 мкФ
VD1	Стабилитрон	Д814Д
VD2, VD3	Диод	Д226Б
VD4	Вентиль	В200-2-В
VD5, VD6	Вентиль	В50-2-В
VD7, VD8	Диод	Д1010А
VS1.VS2	Тиристор	Т160-1-141
SB	Выключатель	АВМ-1-5

ными между собой, и корпусом в нормальных климатических усло­виях не менее 20 МОм, а при относительной влажности 98% и тем­пературе +25°С — не менее 5 МОм.

Условия эксплуатации. Преобразователь-выпрямитель ППВ-1 рассчитан для эксплуатации при температуре окружающего воздуха от -40 до +40°С.

Габаритные размеры 845x375x352 мм; масса не более 80 кг.

4. Преобразователь полупроводниковый штепсельный типа ППШ-3

Назначение. Преобразователь типа ППШ-3 (черт. 24057.00.00А) предназначен для питания электрических цепей устройств автомати­ки и телемеханики, а также используется для преобразования энергии источника переменного или постоянного тока напряжением 12 В в энергию постоянного тока напряжением (22±1) В; (55±2) В; (77±3) В при токе нагрузки 77 мА.

Некоторые конструктивные особенности. Преобразователь ППШ-3 изготовляется в габаритах реле НШ и устанавливается на штепсель­ной розетке. Преобразователь представляет собой генератор, собран­ный на двух транзисторах по пушпульной схеме (рис. 244).

Диоды, транзисторы и резисторы устанавливаются на плате, ко­торая крепится к кронштейну. Два трансформатора (TV1 и TV2) так­же крепятся к кронштейну, а последний закрепляется на цоколе.

Наименование и тип элементов, входящих в преобразователь, приведены в табл. 204.

Ранее в качестве транзисторов VT1 и VT2 применялись триоды типа П4В, а в качестве диодов VD1— VD4 — диоды типа Д7Г.

Преобразователь ППШ-3 может получать питание:

—от источника переменного тока напряжением 12 В, а при его выключении — от источника постоянного тока напряжением 12 В (через контакты аварийного реле АР);

—только от источника постоянного или переменного тока на­пряжением 12 В.

Установкой перемычек на штепсельной розетке между соответст









          Таблица  204 Наименование и тип элементов преобразователя



Условное обозначение на рис. 244	Наименование и тип элемента
С1	Конденсатор типа К50-3-25 В-20 мкФ
VD1—VD4	Диод германиевый типа Д7Ж
R1	Резистор типа ПЭВ-7,5-7,5 Ом ± 10%
R2	Резистор типа МЛТ-0,5-430 Ом ± 10% — А
VT1, VT2	Транзистор германиевый типа П216Б
TV1	Трансформатор (черт. 24057.01.00А)
TV2	Трансформатор (черт. 24057.02.00А)

вующими контактами на выходе преобразователя может быть полу­чено напряжение постоянного тока (22±1) В; (55+2) В и (77±3) В при токе нагрузки 77 мА (при температуре 20°С). При изменении питающего напряжения на ±10% номинального значения выходные напряжения преобразователя могут изменяться на ±15% первонача­льных значений.

Мощность, отдаваемая преобразователем при температурах —40 и +60°С, не должна отличаться более чем на ±5% от мощности, отда­ваемой при температуре 20°С, при соответствующих напряжениях на нагрузке.

Положение перемычек на штепсельной розетке в зависимости от режима питания преобразователя и напряжения на его выходе при­ведено в табл. 205.

Таблица  205

Положение перемычек и режимы работы преобразователя





Режим питания преобразователя	Положение перемычек при напряжении на выхо­де преобразователя (при токе нагрузки 77 мА)
	(77 + 3)В	(55 + 2)В	(22 + 1)В
Нормально от источника пере­менного тока 12 В, а при его вы­ключении — от источника посто­янного тока 12 В (с реле АР)	11-12 АР, 82-11 АР, 81-13 АР, 22-72-83	11-12 АР, 82-11 АР, 81-13 АР, 11-71-83	71-12 АР, 82-11 АР, 21-13 АР, 22-72-83
От источника постоянного тока 12 В (с реле АР)	22-83, 81-82	21-83, 81-82	22-83, 21-82
От источника переменного тока 12 В (без реле АР)	72-83, 11-82	71-83, 11-82	72-83, 71-82







Измерение электрических характеристик преобразователя произ­водится при закрытом кожухе по схеме, приведенной на рис. 245, в такой последовательности:

— поставить тумблер SB4 в положение «~», ключ SB1 — в поло­жение «~22 В»; напряжение на нагрузке при токе 77 мА должно быть (22±1) В. Далее поставить тумблер SB4 в положение «—», ключ SB1 — в положение «—22 В»; напряжение на нагрузке при токе 77 мА должно быть (22±1) В. Затем необходимо ключ SB1 вернуть в среднее положение;







поставить тумблер SB4 в положение «~», ключ SB3 — в поло­жение «~55 В»; напряжение на нагрузке при токе 77 мА должно быть (55±2) В. После этого ключ SB3 нужно вернуть в среднее положе­ние. Затем перевести тумблер SB4 в положение «—», ключ SB2 — в положение «-55 В»; напряжение на нагрузке при токе 77 мА должно быть (55±2) В. Затем ключ SB2 вернуть в среднее положение;

— поставить тумблер SB4 в положение «~», ключ SB3 — в поло­жение «~77 В»; напряжение на нагрузке при токе 77 мА должно быть (77±3) В.

Далее перевести тумблер SB4 в положение «—», ключ SB2 — в по­ложение «—77 В»; напряжение на нагрузке при токе 77 мА должно быть (77±3) В.

При определении электрических характеристик необходимо ис­пользовать приборы класса точности не ниже 1,0; внутреннее сопро­тивление вольтметров должно быть не менее 10 кОм.

Измерение емкости конденсатора производится любым методом, обеспечивающим точность ±3%.

Сопротивления измеряют любым методом, обеспечивающим точ­ность ±1%.

Электрическая прочность и сопротивление изоляции. Изоляция блока ППШ-3 должна выдерживать в течение 1 мин±5 с без пробоя испытательное напряжение 2000 В переменного тока частотой 50 Гц, приложенное между всеми токоведущими частями и кронштейном блока, при мощности испытательной установки не менее 0,5 кВ А.

Погрешность измерения испытательного напряжения не должна превышать ±5%.

Сопротивление изоляции между токоведущими частями блока и кронштейном должно быть не ниже 50 МОм при относительной влажности воздуха до 90% и температуре (20±5)°С.

При температуре 40°С и относительной влажности 90% сопротив­ление изоляции должно быть не ниже 2 МОм.

Измерение сопротивления изоляции производится любым мето­дом при напряжении постоянного тока 500 В.

Обмоточные данные трансформаторов TV1 (черт. 24057.01.00А) и TV2 (24057.02.00А) преобразователя ППШ-3 приведены в табл. 206.

Трансформаторы TV1 и TV2 проверяют по холостому ходу.

Результаты испытаний должны соответствовать данным табл. 207.

Если ток холостого хода превышает данные табл. 207, то необхо­димо при ремонте трансформатора плотнее сжать пакет железа, чем уменьшить (за счет обжатия) стык магнитной цепи. Если же ток хо­лостого хода не уменьшается, то это свидетельствует о наличии ко-роткозамкнутых витков.

Монтаж преобразователя типа ППШ-3 выполняют гибким про­водов марки ПМВГ или МГШВ сечением не менее 0,5 мм².

Таблица  206 Обмоточные данные трансформаторов















































Наименова­ние транс­форматора	Номер об­мотки	Выводы	Диаметр провода мар­ки ПЭЛ-1, мм	Число витков	Активное со­противление, Ом
TV1	/	1-2-3	0,59	117x2	1,65 ± 10%
	//	4-5-6	0,27	50x2	3,9 + 15%
	III	7-8	0,23	5	—
		8-9	0,23	5	—
		9-10	0,23	250	12 ±15%
		10-11	0,23	628	40+ 15%
		11-12	0,23	12	—
		12-13	0,23	12	—
JV2	1	1-2	0,59	180	1,25+ 10%
	II	3-4	0,23	10	—
		4-5	0,23	10	—
		5-6	0,23	415	22 ± 15%
		6-7	0,23	1080	65 ± 15%
		7-8	0,23	20	—
		8.-9	0,23	20	—

Таблица  207 Характеристики холостого хода трансформаторов





























Наименование трансформатора	Номер обмотки	Выводы	Напряжение холо­стого хода, В	Ток холостого хода не более, А
TV1	/	1-3	12	0,135
	II	4-5	2,5-2,7	—
		5-6	2,5—2,7	—
	III	7-8	0,27—0,3	—
		8-9	0,27—0,3	—
		9-10	12,5—13,5	—
		10-11	32-34	—
		11-12	0,6-0,7	—
		12-13	0,6—0,7	—









Продолжение  табл.   207

























Наименование трансформатора	Номер обмотки	Выводы	Напряжение холо­стого хода, В	Ток холостого хода не более, А
7V2	/	1-2	12	0,340
	II	3-4	0,65—0,75	—
		4-5	0,65—0,75	—
		5-6	28—30	—
		6-7	73—76	—
		7-8	1,3—1,7	—
		8-9	1,3—1,7	—

Условия эксплуатации. Преобразователь изготовляют для следую­щих условий эксплуатации:

—температура окружающего воздуха от -40 до +60°С;

—относительная влажность окружающего воздуха до 90% при температуре 20°С.

Преобразователь ППШ-3 должен храниться в закрытом вентили­руемом помещении в картонных коробках при температуре от 5 до 35°С, относительной влажности воздуха не более 80% и отсутствии в окружающей среде кислотных и других агрессивных примесей. Хра­нение в транспортной упаковке допускается не более трех месяцев.

Габаритные размеры 230x82x203 мм; масса 3,3 кг.

5. Преобразователь полупроводниковый типа ППС-1

Назначение. Преобразователь ППС-1 (черт. 36325.00.00) предназ­начен для преобразования постоянного тока напряжением 48 В в пе­ременный ток напряжением 220 В.

Совместно с выпрямительным устройством типа ВУС-1,3 преоб­разователь применяется для резервного питания рабочих цепей стре­лочных электродвигателей постоянного тока.

Некоторые конструктивные особенности. Полупроводниковый преобразователь ППС-1 (рис. 246) выполнен по схеме независимого инвертора параллельного вида и состоит из автогенератора, форми­рователя импульсов, инвертора и защитного реле.

Характеристики трансформаторов и дросселей, примененных в преобразователе типа ППС-1, приведены в табл. 208.

Наименование и тип элементов, входящих в преобразователь ППС-1, приведены в табл. 209.







Электрические характеристики

Напряжение постоянного тока на входе (зажимы 1-2), В 48 ± 10%

Действующее значение напряжения переменного
тока на выходе (зажимы 3-4), на нагрузке не
менее, В                                                                  220

Частота переменного тока на выходе при номина­льном напряжении питания, Гц        400 ± 10

Номинальная мощность нагрузки, кВт                       1

Нагрузка на выходе (зажимы 3-4), Ом                       48

Ток, потребляемый преобразователем при номинальной нагрузке на выходе, не более, А     26

Ток, потребляемый преобразователем при холостом ходе не более, А 5

Действующее значение напряжения переменного
тока на выходе преобразователя (зажимы 3-4)
при холостом ходе не более, В                            290







Таблица  208

Характеристики трансформаторов и дросселей



























































































Условное обозна­чение на рис. 246	Номер чертежа	Обмоточные данные				Сопротивле­ние постоян­ному току не более, Ом	Индуктив­ность, Гн	Примечание
		Марка провода	Диа­метр, мм	Число витков	Выво­ды
TV1	36294М.04.С64	ПЭВ-1	0,27	250	1-2	5	4,5 ± 20%	Индуктивность измеряется на час­тоте 400 Гц при напряжении 12 В
		ПЭВ-1	0,27	250	2-3	5
		ПЭВ-1	0,15	100+400	4-5-6	115
		ПЭВ-1	0,15	200+100 +50+25	7-8-9-10-11	38,2
TV2	36324.08.С66	ПЭВ-1	0,15	830	1-2	60	Не менее 1,5	Индуктивность измеряется на час­тоте 400 Гц при напряжении 15 В
		ПЭВ-1	0,15	830	2-3	60
		ПЭВ-1	0,15	400	4-5	35
TV5	36325.05.00	ПБД	2,44	36	1-2	0,04		Сопротивление обмоток 1-2 и 2-3 не должно отличаться более чем на 10%. Ток холостого хода при на­пряжении 70 В, 50 Гц не более 0,2 А
		ПБД	2,44	36	2-3	0,04
		ПВО	1,45	180	4-5	0,6
		ПВО	1,45	20	6-7	0,08
L1	36325.04.00	ПБД	4,5	13	1-2	0,0065		Индуктивное сопротивление пере­менному току частотой 50 Гц, из­меренное при токе 25 А, составля­ет 0,08 Ом + 20%
L2 L3	36294М.08.0	МГВЛ	2,52	10	1-2	—	Не менее 6' 10~5	—
ТУЗ, TV4	36325.08.00	пэлшо	0,53	200	1-2	0,7	0,035— 0,8	Индуктивность измеряется на час­тоте 400 Гц при напряжении 2 В
		пэлшо	0,53	160	3-4	0,7
		пэлшо	0,19	100	5-6	3,5































Таблица  209 Наименование и типы элементов преобразователя

Условное обозначение на рис. 246	Наименование элемента	Тип элемента
ЯГ	Резистор	МЛТ-1 Вт-560Ом± 10%
R2	Резистор	МЛТ-0,5 Вт-3,3 кОм ± 10%
R3, R4	Резистор	С4-1-0,5 Вт-10Ом± 10%
RS, R6	Резистор	ПЭВ-7,5 Вт-6,8 Ом ± 10%
R7	Резистор	МЛТ-2 Вт-680 Ом ± 10%
R8, R9	Резистор	МЛТ-1 Вт-120 Ом ± 10%
R10	Резистор	Черт. 36325.00.СБ5; 1 Ом
R11	Резистор	ПЭВ-7,5 Вт-390 Ом ± 10%
С1	Конденсатор	К50-ЗБ-25 В-50 мкФ
С2	Конденсатор	КБГ-М2-200 В-0,2 мкФ ± 10%
СЗ	Конденсатор	МБГО-2-160-В-2мкФ-И
С4	Конденсатор	МБГЧ-1-2Б-250 В-10 мкФ ± 10% (1 шт.) МБГЧ-1-2А-250 В-4 мкФ ± 10% (2 шт.) (соединены параллельно)
TV1	Трансформатор	Черт. 36294М.04.С64
7V2	Трансформатор	Черт. 36324.08.С66
TV5	Трансформатор	Черт. 36325.05.00
L1	Дроссель	Черт. 36325.04.00
L2.L3	Дроссель	Черт. 36294М.08.00
TV3, TV4	Трансформатор	Черт. 36325.08.00
VD1, VD17	Диод	Д242Б
VD2	Выпрямитель	15ВД4А
VD5-VD16	Диод	Д226Б
VD3, VD4	Диод	Д245А
VD18	Стабилитрон	Д813
К	Реле	РКС-3; РС4. 501.204 СП
VS1, VS2	Вентиль управля­емый	ВКДУ-50-2; 50 А, 200 В
VT1, VT2	Транзистор	МП26
VT3, VT4	Транзистор	П217В





Условия эксплуатации. Преобразователь предназначен для работы при температуре окружающего воздуха от -40 до +50°С и относите­льной влажности до 90%.

Габаритные размеры 350x280x275 мм; масса 25 кг.

6. Преобразователь полупроводниковый типа ППС-1,7

Назначение. Преобразователь ППС-1,7 совместно с выпрямите­льным устройством ВУС-1,3 предназначен для резервирования цент­рального питания стрелочных электроприводов с двигателями по­стоянного тока на номинальное напряжение 160 В от аккумулятор­ной батареи напряжением 48 или 24 В и рассчитан на одновременный перевод одной стрелки любого типа.

Некоторые конструктивные особенности. Преобразователь выпус­кается в двух исполнениях: закрытый (в кожухе) для установки на открытых полках (черт. 36494.00.00) и открытый (без кожуха) для установки в закрытых шкафах (черт. 36494-00-00-01).

Преобразователь выпускается двух типов:

—ППС-1,7-24 на номинальное напряжение 24 В источника пи­тания постоянного тока с допустимыми отклонениями от 21,6 до 26,4 В;

—ППС-1,7-48 на номинальное напряжение 48 В источника пи­тания постоянного тока, имеющего средний вывод, с допустимыми отклонениями от 43,2 до 52,8 В.

Электрическая схема преобразователя ППС-1,7-48 показана на рис. 247. Для перестройки преобразователя ППС-1,7-48 в преобразо­ватель ППС-1,7-24 необходимо внести изменения в соответствии с табл. 210 и штриховыми линиями на рис. 247. Резистор RT включа­ют только с преобразователем ППС-1,7-24.

Таблица  210 Положение перемычек преобразователей







Тип преобра­зователя	Соединение между выводами			ЯП, Ом
	L1	TV5	С9-С21, С22, С23
ППС-1,7-24	5-1-2,3-4	1-2, 3-4-5-6, 7-8	Включены	0,5
ППС-1,7-48	5-1,2-3	4-5, 2-3, 6-7	Выключены	1,0

Преобразователь состоит из трех основных частей: автогенерато­ра, формирователя импульсов и инвертора.

Частота преобразователя (400 Гц) устанавливается подбором вит­ков вторичной обмотки трансформатора  TV1 (выводы 4-6,   7-12).





При применении электродвигателей МСП-0,25 сопротивление жил кабеля не должно быть менее 10 Ом, а на стрелочных переводах 1/22 с рельсами Р65, управляемых двумя электроприводами, — 14 Ом в каждом приводе. Увеличение сопротивления может осуществляться резистором 6 Ом, 33 А (черт. 7156).

Наименование и тип элементов, примененных в преобразовате­лях ППС-1,7, приведены в табл. 211. Намоточные данные трансфор­матора TV5 и дросселей Ы, L2 и L3 приведены в табл. 212.

Таблица  21 1 Наименование и тип элементов, применяемых в ППС-1,7

Условное обозначение на рис. 247	Наименование эле­мента	Тип элемента
R1	Резистор	МЛТ-1 Вт-560Ом± 10%
R2	Резистор	МЛТ-0,5-3,3 кОм ± 10%
R3, R4	Резистор	МЛТ-1-30Ом± 10%
R5, R6	Резистор	ПЭВ-7,5-6,8 Ом ± 10%
R7	Резистор	МЛТ-2-680Ом± 10%
R8, R9	Резистор	МЛТ-1-120Ом± 10%
R10	Резистор	ПЭВ-25-510 0м± 10%
С1	Конденсатор	К50-ЗА-25-50
С2	Конденсатор	К73П-2-400-0.15 ± 10%
СЗ	Конденсатор	МБГО-2-160-2-И
С4—С8	Конденсатор	МБГЧ-1-1-250-10 ± 10% (соединены параллельно)
С9—С21	Конденсатор	МБГЧ-1-1-250-10 ± 10% (соединены параллельно)
С22, С23	Конденсатор	МБГЧ-1-1-250-10 ±10%
VD1	Диод	Д242Б
VD2	Выпрямитель	17ГДЧУ
VD3	Стабилитрон	Д814Д
VD4—VD9	Диод	Д226Б
VD10	Диод	Д242Б
VD11.VD12	Диод	Д226Б
VD13, VD14	Вентиль	В50-2У2
VD15	Диод	Д1009А

Продолжение  табл.   211

Условное обозначение на рис. 247	Наименование эле­мента	Тип элемента
VS1, VS2	Тиристор	Т160-2-141
L1	Дроссель	Черт. 36494-03-00
L2, L3	Дроссель	Черт. 36494-06-00
VT1.VT2	Транзистор	МП26
VT3, VT4	Транзистор	П217Б
TV1	Трансформатор	Черт. 36601-27
TV2	Трансформатор	Черт. 36601-30
TV3, TV4	Трансформатор	Черт. 36601-26
TV5	Трансформатор	Черт. 36494-04-00

Таблица 2 1 2

Характеристики трансформаторов и дросселей







































Обо­значе­ние на схеме	Номер чертежа	Намоточные данные			Выво­ды	Сопро­тивление постоян­ному току не более, Ом	Примечание
		Марка про­вода	Диа­метр, мм	Число витков
7V5	36494-04-00	ПБД	3,8	14	1-3	0,0096	Сопротивления об­моток 1-3, 2-4, 5-7 и 6-8 не должны отли­чаться более чем на 10%
		ПБД	3,8	14	2-4	0,0096
		ПБД	3,8	14	5-7	0,0096
		ПБД	3,8	14	6-8	0,0096
		ПБД	2,1	70+70	9-10--11	0,27	Ток холостого хода при напряжении 70 В, 50 Гц не более 0,22 А
L	36494-03-00	ПБД	4,5	12	1-3	—	Сопротивление пе­ременному току час­тотой 50 Гц, изме­ренное при токе 30 А и последовательном соединении обмо­ток, 0,12 ±0,024 Ом
		ПБД	4,5	12	2-4
L2,L3	36494-06-00	ПГВ	3,6	9	1-2		Индуктивность на частоте 1000 Гц не менее 48 мкГн

Электрические характеристики. Номинальная мощность нагрузки при coscp = 1 составляет 1,7 кВт. Ток, потребляемый от источника пи­тания при номинальном напряжении, и действующее значение на­пряжения на выходе преобразователя должны соответствовать дан­ным табл. 213.



Таблица  213

Характеристики преобразователей







Тип преобра­зователя	Ток, потребляемый от источ­ника питания, не более, А		Напряжение на выходе преобразователя, В
	при номиналь­ной нагрузке	при холостом ходе	при номинальной на­грузке, не менее	при холостом ходе, не более
ППС-1,7-24	100	30	210	300
ППС-1,7-48	50	15

Частота переменного тока на выходе преобразователя при номи­нальном напряжении питания должна быть (400+10) Гц. При коле­баниях напряжения питания задающего каскада от 21,6 до 26,4 В ча­стота должна быть (400±15) Гц, а в диапазоне рабочих температур от -40 до +40°С - (400!й) Гц-

Преобразователь надежно запускается при номинальном напря­жении питания и максимальной пусковой мощности нагрузки, опре­деляемой двумя параллельно включенными электродвигателями МСП-0,25 кВт-160 В стрелочных приводов и сопротивлением соеди­нительных жил кабеля 14 Ом.

Преобразователь выдерживает непрерывную работу в течение 10 мин при номинальном напряжении питания, номинальной мощ­ности нагрузки и равных длительностях включенного и отключенно­го состояний.

Электрическая прочность и сопротивление изоляции. Изоляция между контактами разъема, используемыми для выходных цепей с номинальным напряжением 220 В, и остальными клеммами разъема и корпусом должна выдерживать в течение 1 мин напряжение пере­менного тока 1500 В частотой 50 Гц от источника мощностью не ме­нее 1 кВ А без пробоя и явлений разрядного характера. Изоляция остальных цепей относительно корпуса должна выдерживать напря­жение 500 В.

Сопротивление изоляции между контактами разъема, соединен­ными между собой и корпусом, в нормальных климатических усло­виях не менее 100 МОм, а при относительной влажности окружаю­щего воздуха 98% и температуре +25°С — 3 МОм.

Условия эксплуатации. Преобразователь ППС-1,7 рассчитан для работы при температуре окружающего воздуха от —40 до +40°С.

Габаритные размеры ППС-1,7 550x362x327 мм; масса 46 кг.

7. Преобразователь одноядерный типа ПО-550АФ

Преобразователь ПО-550АФ предназначен для преобразования постоянного тока от аккумуляторных батарей напряжением 220 В (при аварийном отключении обоих фидеров переменного тока) в пе­ременный ток напряжением 125 В+10% для питания контрольных цепей стрелок. Устанавливается на релейной панели электропитающей установки.

Электрические характеристики

Потребляемая мощность постоянного тока, Вт            1200

Потребляемый постоянный ток не более, А                 5,4

Отдаваемая мощность переменного тока, В А              550

Переменный ток нагрузки, А                                      4,85

Один преобразователь типа ПО-550АФ может применяться для резервирования питания контрольных цепей стрелок на станциях с числом стрелочных коммутаторов не более 58 (контрольное реле КМ-3000 потребляет мощность 9,5 Вт) или при числе стрелок до 80. При большем числе стрелочных коммутаторов устанавливают второй преобразователь типа ПО-550АФ.

Параллельное включение двух преобразователей на нагрузку не допускается.

8. Преобразователь одноядерный типа ОП-120Ф1

Преобразователь ОП- 120Ф1 предназначен для преобразования по­стоянного тока от аккумуляторных батарей напряжением 110 В (при аварийном отключении обоих фидеров переменного тока) в перемен­ный ток напряжением 127 В для питания контрольных цепей стрелок.

Потребляемый ток — не более 3 А.

Ток нагрузки — не более 1,39 А.

Мощность — 150 В А.

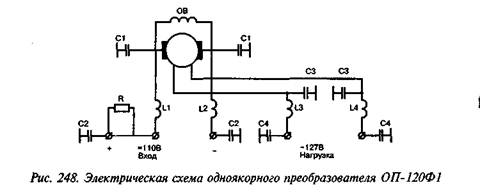

Электрическая схема одноякорного преобразователя ОП-120Ф1 приведена на рис. 248.

9. Преобразователи частоты статические типа ПЧ50/25-100, ПЧ50/25-150 и ПЧ50/25-300

Назначение. Преобразователи типа ПЧ50/25 предназначены для преобразования переменного тока частотой 50 Гц в переменный ток 25 Гц, применяемый для питания рельсовых цепей при электриче­ской тяге на переменном токе.





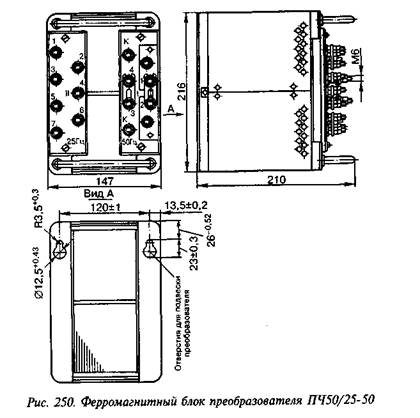

Некоторые конструктивные особенности. Преобразователь частоты состоит из ферромагнитного блока и блока конденсаторов. Ферро­магнитный блок преобразователя ПЧ50/25-100 показан на рис. 249, а преобразователя ПЧ50/25-150 — на рис. 250.

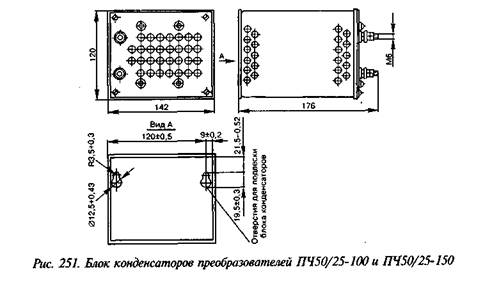

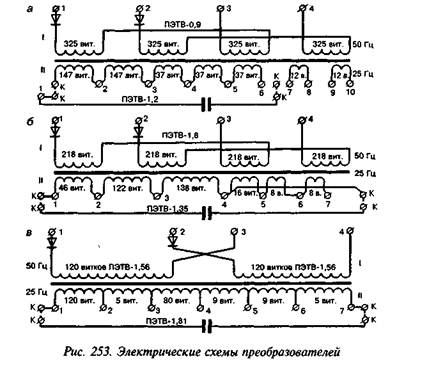

       Блок конденсаторов преобразователей ПЧ50/25-100 и ПЧ50/25-150 приведен на рис. 251. Ферромагнитный блок и блок конденсаторов преобразователя ПЧ50/25-300 изображены на рис. 252, а и б соответственно. В зависимости от мощности преобразова­тели выпускаются трех типов: ПЧ50/25-100 (рис. 253, а) на 100 В А, ПЧ50/25-150 (рис. 253, б) на 150 ВА и ПЧ50/25-300 (рис. 253, в) на 300 В А.

При включении преобразователей в сеть 220 В устанавливают пе­ремычку между выводами 2-3 обмотки /, а при включении в сеть НОВ — между 1-2и 3-4.

Основные электрические данные преобразователей ПЧ50/25 при­ведены в табл. 214.

Номинальные напряжения на зажимах преобразователей приве­дены в табл. 215.

Колебания напряжений допускаются от +10 до -5% для ПЧ50/25-100, а для ПЧ50/25-150 и ПЧ50/25-300 - ±5%.

Таблица  2 1 4

Электрические характеристики





Наименование параметра	Тип преобразователя
	ПЧ50/25-100	ПЧ50/25-150	ПЧ50/25-300
Мощность, ВА	100	150	300
Частота сети, Гц	50	50	50
Номинальное напряжение первичной обмотки, В	220—110	220-110	220—110
Номинальный ток первичной обмотки при напряжении 220 В, А	1,12	1,35	3,2
Частота выходного напряжения, Гц	25	25	25
Номинальное  напряжение  вторичной обмотки, В	165	220	220
Номинальный ток нагрузки, А	0,606	0,682	1,365
Напряжение    начала    генерирования при номинальной нагрузке, В:
при питании от сети 220 В	180—190	180—190	Не более 198
при питании от сети 110 В	90—95	90—95	Не более 99
Ток, потребляемый из сети по прекра­щении генерирования из-за перегруз­ки не более, А:
при питании сети 220 В	1,25	1,75	5
при питании сети 110 В	2,5	3,5	10
Напряжение начала генерирования с номинальной нагрузкой после снятия перегрузки, В:
при пониженном напряжении сети при питании от сети 220 В	180—190	180-190	Не более 198
при пониженном напряжении сети при питании от сети 110 В	90—95	90—95	Не более 99
при повышенном напряжении сети при питании от сети 220 В	260—270	260-270	Не менее 270
при повышенном напряжении сети при питании от сети 110 В	130—135	130—135	Не менее 135
Гармонические составляющие часто­ты 50 Гц в переменном токе частотой 25 Гц, %			Не более 4

Емкость блока конденсаторов, мкФ

80

80

120

































Таблица  2 15

Номинальные напряжения





Тип преобра­зователя	Первичная обмотка			Вторичная обмотка
	Напряже­ние, В	Зажимы	Перемычка	Напряже­ние, В	Зажимы	Перемычка
ПЧ50/25-100	220 110	1-4 1-3	2-3       1-2 3-4	60 120 135 150 165 5 5 175	1-2 1-3 1-4 1-5  1-6 7-8  9-10 1-10	6-7, 8-9
ПЧ50/25-150	220 110	1-4 1-3	2-3 1-2 3-4	30 110 200 210 215 220	1-2 1-3 1-4 1-5 1-6 1-7	—
ПЧ50/25-300	220 110	1-4 1-3	2-3 1-2 3-4	110 115 200 210 215 220	1-2 1-3 1-4 1-5 1-6 1-7











Электрическая прочность и сопротивление изоляции. Изоляция между обмотками и сердечником преобразователей должна выдер­живать без пробоя и перекрытия приложенное в течение 1 мин испытательное напряжение 1500 В переменного тока 50 Гц. Изо­ляция между витками обмоток должна выдерживать двойное ин­дуктированное напряжение частотой не менее 100 Гц в течение 1 мин.

Сопротивление изоляции всех токоведущих частей по отноше­нию к корпусу должно быть не менее 20 МОм при напряжении 500 В постоянного тока. После пребывания преобразователей в ка­мере влажности в течение 24 ч с относительной влажностью (95±3)% при температуре (20±5)°С сопротивление изоляции должно быть не менее 1 МОм.

Превышение температуры кожуха преобразователя над темпера­турой окружающего воздуха (+40°С) при номинальном напряжении и номинальной нагрузке должно быть не более 60°С.

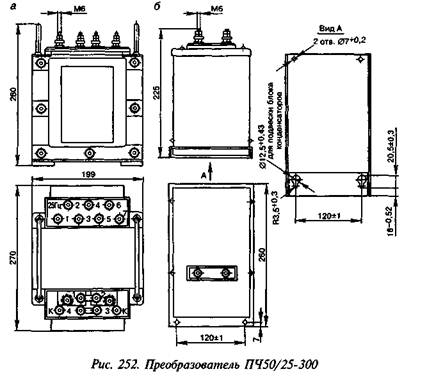

Габаритные размеры преобразователей показаны на рис. 249— 252.









Масса преобразова-	Общая	Ферромагнит-	Блока конден
телей, кг:		ного блока	саторов
ПЧ50/25-100	17,95	14,60	3,35
ПЧ50/25-150	20,15	16,80	3,35
ПЧ50/25-300	35,5	29,0	6,5







10. Преобразователи частоты типов ПЧ50/25-40, ПЧ50/12,5-75, ПЧ25/12,5-10



Предназначены для эксплуатации в составе устройств автоблоки­ровки и для питания рельсовых цепей переменным током частотой 25 Гц и 12,5 Гц.

Выпускаются с 1984 года.

Преобразователь частоты типа ПЧ50/25-40 (черт. 36940-301-00) состоит из блока преобразования типа БП2 и блока конденсаторов типа БК2.

Преобразователь частоты типа ПЧ25/12,5-10 (черт. 36940-201-00)
