Старый 17.03.2012, 19:23   #16 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
Дача согласия применяется только на путях двухпутного перегона при постоянно действующей смене направления.
Также и на однопутном участке при вспомогательном изменении направления.
Rafa вне форума   Ответить с цитированием 1
Старый 17.03.2012, 20:10   #17 (ссылка)
V.I.P.

Аватар для masterscb


Регистрация: 21.04.2010
Сообщений: 239
Поблагодарил: 48 раз(а)
Поблагодарили 56 раз(а)
Фотоальбомы: 0
Загрузки: 28
Закачек: 1
Репутация: 35
Цитата:
Сообщение от Rafa Посмотреть сообщение
Также и на однопутном участке при вспомогательном изменении направления.
Пусть так, если вам угодно...

Понятие дачи согласия при смене направления применяется обычно в контексте нормального режима смены направления. А с точки зрения физической реализации, что смена направления в нормальном режиме на путях двухпутного перегона, что смена направления во вспомогательном режиме (всегда) выполняется с участием ДСП двух станций. Возможно дело в названии кнопки? Кнопка называется "Дача согласия". А вот в названиях кнопок для вспомогательной смены направления и в понятийном аппарате (в контексте вспомогательной смены направления) в среде специалистов слово "согласие" отсутствует.
masterscb вне форума   Ответить с цитированием 0
Старый 17.03.2012, 20:45   #18 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
masterscb с самого начала я имел ввиду 4-х проводную схему изменения направления которая приведена в букваре Казакова для однопутных участков.
Rafa вне форума   Ответить с цитированием 1
Старый 18.03.2012, 00:16   #19 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 47
Сообщений: 9,268
Поблагодарил: 1582 раз(а)
Поблагодарили 2230 раз(а)
Фотоальбомы: 1
Загрузки: 299
Закачек: 7
Репутация: 1341
Букварь Казакова какого года? И схема какая? Соответствует АБ-2-К-93?
Уже 19 лет применяется четырёхпроводная с защитой от подпитки. С дачей согласия на двухпутке
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Старый 18.03.2012, 01:36   #20 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от Павел Иванов Посмотреть сообщение
Щелкните, чтобы увидеть содержимое
Нужна четырехпроводная схема изменения направления движения с дачей показаний, помогите найти пожалуйста. Заранее большое спасибо!!!

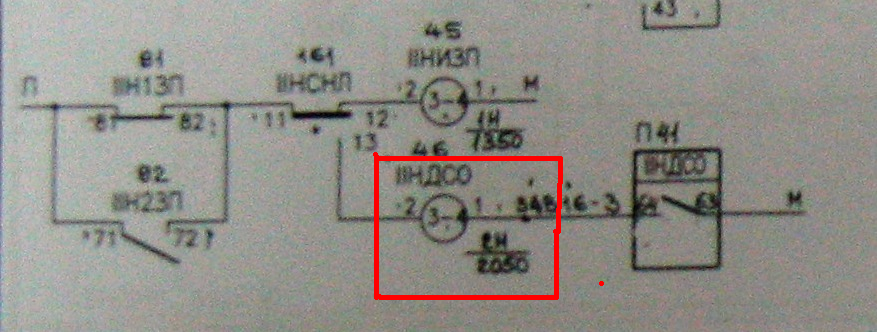

Качество фото не очень, но смысл понятен...


Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 18.03.2012, 02:59   #21 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
Букварь Казакова какого года? И схема какая? Соответствует АБ-2-К-93?
Уже 19 лет применяется четырёхпроводная с защитой от подпитки. С дачей согласия на двухпутке
__________________
Может в РЖД и применяется как 19 лет, но я живу на Украине где исчо эксплуатируется именно та схема.
Rafa вне форума   Ответить с цитированием 1
Старый 18.03.2012, 03:58   #22 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
...живу на Украине...
... живу в Украине .
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 18.03.2012, 09:16   #23 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 47
Сообщений: 9,268
Поблагодарил: 1582 раз(а)
Поблагодарили 2230 раз(а)
Фотоальбомы: 1
Загрузки: 299
Закачек: 7
Репутация: 1341
Цитата:
Может в РЖД и применяется как 19 лет, но я живу на Украине где исчо эксплуатируется именно та схема.
На двухпутке смена основным режимом как идёт?
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Старый 18.03.2012, 12:42   #24 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
На двухпутке смена основным режимом как идёт?

Там где АБТЦ, то при участии обеих ДСП.

Последний раз редактировалось Кабанбай Батыр; 18.03.2012 в 16:23.
Rafa вне форума   Ответить с цитированием 1
Старый 08.07.2014, 12:56   #25 (ссылка)
Новичок

Аватар для !StrikeR!


Регистрация: 05.07.2014
Сообщений: 8
Поблагодарил: 3 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 115
Закачек: 0
Репутация: 0
Цитата:
Сообщение от Кабанбай Батыр Посмотреть сообщение
Качество фото не очень, но смысл понятен...



Добрый день. А по этой схеме есть методическое указание? Типа : И-228-94
!StrikeR! вне форума   Ответить с цитированием 0
Старый 08.07.2014, 13:20   #26 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 47
Сообщений: 9,268
Поблагодарил: 1582 раз(а)
Поблагодарили 2230 раз(а)
Фотоальбомы: 1
Загрузки: 299
Закачек: 7
Репутация: 1341
И-319-08, 410414-ТМП
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Старый 08.07.2014, 13:27   #27 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
Добрый день. А по этой схеме есть мето

что не понятно-то ?
Rafa вне форума   Ответить с цитированием 1
Старый 08.07.2014, 13:54   #28 (ссылка)
Новичок

Аватар для !StrikeR!


Регистрация: 05.07.2014
Сообщений: 8
Поблагодарил: 3 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 115
Закачек: 0
Репутация: 0
Цитата:
Сообщение от Rafa Посмотреть сообщение
что не понятно-то ?
Все понятно! Просто интересно, во всех мет.указаниях в Н-ОН подключены были СНО и СНП, А по этой схеме одно комбинированное СНЛ ну и в К-ОК пропало КСП и вместо двух КСП и КП появилось одно комбинированное КП. Может где то указанно почему как стало?

Последний раз редактировалось !StrikeR!; 08.07.2014 в 14:49.
!StrikeR! вне форума   Ответить с цитированием 0
Старый 08.07.2014, 14:34   #29 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
вместо двух нейтральных КСП и КП

это не нейтральные , а поляризованные реле. реагирует на полярность тока.

два посл. вкл. поляризованных реле - аналог одного комбинированного.
Rafa вне форума   Ответить с цитированием 1
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 29.09.2014, 21:41   #30 (ссылка)
Кандидат в V.I.P.

Аватар для safic


Регистрация: 18.10.2010
Сообщений: 7
Поблагодарил: 2 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 7255
Закачек: 0
Репутация: 0
Rafa а ты что бывший СЦБист?
От Новой Баварии и до самой Полтавы не считая участка Люботин-Майское эксплуатируется АБТЦ и соответственно используется схема смены направления движения с дачей согласия

Последний раз редактировалось safic; 29.09.2014 в 21:45.
safic вне форума   Ответить с цитированием 0
