16.4. Оборудование и технология работы складов наливных грузов



Для хранения жидких грузов на складах применяют наземные и подземные, горизонтальные и вертикальные резервуары цилиндрической формы – железобетонные или стальные сварные. Вертикальные цилиндрические резервуары (рис. 16.2 и 16.3) применяют для хранения больших количеств жидких грузов (до 20 тыс. м3).






                                                                                                        5      6

                 4




                                                                                                                               7

              3

                                                                                                                                  8

            2                                                                                                                    9

            1



                         Рис. 16.2



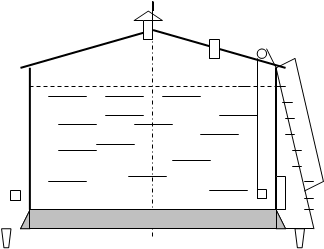

Рис. 16.2. Вертикальный резервуар для нефтепродуктов:1 – дренажные устройства; 2 – патрубок приема и выдачи груза; 3 – корпус резервуара; 4 – вентиляционный патрубок с молниезащитой; 5 – предохранительные устройства; 6 – устройства замера уровня груза; 7 – лестница; 8 – лаз для осмотра и ремонта; 9 – фундамент



























                                                                                                      3                                    2

           5                            4




           6

           7                                                                                                                                    1










Рис.16.3. Полуподземный вертикальный железобетонный резервуар для мазута с устройством подогрева 1; 2 – патрубок приема груза; 3 – вентиляционное устройство; 4 – корпус; 5 - устройство замера уровня жидкости; 6 – клапанный отсек; 7 – патрубок выдачи груза



              а)                                                                                      б)

         1                                  5

                                                                                               1                                    6

       2                                                                                                                                             5




                                                                                                 2

            3                                   4                                            3






                                                                                                                                              4

Рис.16.4. Горизонтальные металлические цилиндрические резервуары наземный (а) и подземный (б): 1 – патрубки приема груза; 2 – патрубки выдачи груза; 3 – корпуса; 4 – основания; 5 – устройства замера уровня  жидкости; 6 – колодец



Имеются типовые проекты вертикальных стальных резервуаров емкостью 200, 300, 400, 700, 1000, 2000, 3000 и 5000 м3 для хранения нефти и нефтепродуктов. Диаметры этих резервуаров 5…30 м, высота 6…15 м, масса 5,5…96,6 т. Горизонтальные резервуары (рис. 16.4) имеют емкость от 3…5 до 80…100 м3. Их изготовляют стальными сварными, с плоскими и коническими днищами и с ребрами жесткости для прочности стенок, в соответствии с ГОСТ 17032-71. Имеются типовые проекты горизонтальных резервуаров емкостью  3… 100м3 для светлых нефтепродуктов. Их диаметры  1,4…3,3 м, длина 2…12,7 м, масса 320…5600 кг.

Резервуары могут устанавливаться над землей (наземные), под землей (подземные) и частично под землей (полузаглубленные). Наземные горизонтальные резервуары устанавливают на бетонные или металлические опоры высотой 500…1000 мм, а вертикальные – на песчаную подушку и бетонный фундамент. Наивысший уровень жидкости в подземных резервуарах должен быть расположен не менее чем на 200 мм ниже уровня земли.  Подземные резервуары устанавливают на песчаную подушку толщиной 200…300 мм.  Наземные резервуары оснащают лестницами и площадками для обслуживания. Резервуары с легко испаряющимися жидкостями (например, бензином) оборудуют подвижной крышкой-понтоном, который  устанавливается внутри резервуара и закрывает поверхность жидкости сверху, препятствуя ее испарению. Для этой же цели эти резервуары окрашивают в светлые тона (серебристый, белый) и обсаживают высокими деревьями, обеспечивающими тень. Резервуары располагают на терминале в соответствии с Нормами технологического проектирования складов легковоспламеняющихся и горючих жидкостей и Санитарными нормами проектирования промышленных предприятий, на расстоянии 50…200 м от производственны и жилых объектов – в зависимости от типа терминала и характера жидкого груза.

Для взрывоопасных жидкостей предусматривают хранилища и систему трубопроводов, наполненные инертным газом. Также используют специальные устройства, предотвращающие возможность взрыва.  Резервуары оснащают: приемной трубой с гидравлическим клапаном-затвором; трубой для откачки остатков,  загрязнений и отстоя; трубой откачки груза с заборным клапаном; устройствами для замера уровня жидкости, отбора проб, пенотушения возникшего пожара; вентиляционной трубой с дыхательным клапаном и огневым предохранителем; заземляющими устройствами, громоотводом (для высоких наземных резервуаров), люками-лазами для осмотра и ремонта резервуара и т.д. На каждый принятый в эксплуатацию резервуар составляется технический паспорт с информацией о его устройстве и установленном оборудовании.

На складах жидких грузов выполняют следующие технологические операции с грузами:

-         выгрузка грузов из транспортных средств (железнодорожных вагонов, автомобилей, морских и речных судов);

-         перекачивание жидкого груза из промежуточных приемных емкостей в резервуары основной зоны хранения;

-         перекачивание груза из одних резервуаров в другие в зоне хранения (например, для освобождения части резервуаров и т.);

-         погрузка (налив) жидких грузов в транспортные средства (железнодорожные цистерны, в автоцистерны, в танкеры);

-         расфасовка жидкостей в транспортную тару небольшой емкости (в бочки, фляги, бидоны) для выдачи их получателям мелкими партиями;

-         регенерация отработанных жидкостей.

Цистерны, подаваемые под погрузку жидких грузов, должны быть предварительно очищены от остатков предыдущего груза. Полную очистку внутренних поверхностей котла осуществляют на специальных пропарочных станциях – с помощью технологического пара. Погрузка жидких грузов в цистерны, которая выполняется на складах готовой продукции нефтеперерабатывающих и химических предприятий, осуществляется через верхний люк (колпак) самотеком (рис. 16.5 а) или перекачиванием насосами (рис. 16.5 б).

Более дешевый самотечный налив применяют в тех складах, где верхний уровень колпаков цистерн, стоящих на погрузочном пути, расположен ниже днища резервуаров, из которых загружается жидкий груз. Для механизированного налива жидкого груза в цистерны применяют центробежные насосы производительностью 150…720 т/час и поршневые насосы производительностью 100…350 т/час.






                            а)                                       3         2            1



                     4














                            б)                                             3                2        1



                             4










                                                                                           5

Рис.16.5. Способы погрузки жидких грузов в цистерны: налив самотеком (а) и закачка насосом (б): 1 – резервуар с жидким грузом; 2 – трубопровод; 3 – загружаемые цистерны (одна или две); 4 – магистральный трубопровод (коллектор); 5 – насосная станция



Перед наливом жидкого груза в цистерны работники склада должны проверить: соответствие типа подвижного состава загружаемому в него жидкому грузу; наличие всех предупредительных надписей и маркировки на цистернах; техническое состояние и исправность цистерн ( в том числе – приспособлений для плотного закрытия крышек колпаков,  кожухов и проушин для пломбирования); полностью ли очищены цистерны от остатков ранее перевозившихся жидких грузов и шлама.

На рис.16.6 показаны различные способов слива жидких грузов из цистерн. Слив жидкого груза самотеком через нижние сливные приборы обеспечивает наименьшие остатки жидкости в цистерне и потери от испарения. Время слива груза из одной цистерны составляет 8…10 мин. После слива жидких грузов из цистерн работники склад обязаны: полностью очистить цистерны от остатков груза, от грязи и провести их промывку; очистить наружные поверхности котлов цистерн и протереть до ясной видимости надписи на котлах; установить на свои места детали сливных приборов; плотно закрыть люки цистерн; запломбировать цистерны своей пломбой.



    а)                                                        1                               б)

         6                       5      4     3     2










                                                                                                      6                              7                   8                 1







     в)                     6                   9            7                 1              г)           10           11            7                            1












                                                                                                                                             6             4







Рис. 16.6. Способы выгрузки жидкого груза из железнодорожных вагонов самотеком в промежуточный приемный резервуар (а); выкачиванием погружным насосом (б); выкачиванием насосной станцией (в); самотеком с помощью вакуумного устройства (г): 1 – разгружаемая цистерна; 2 – нижние сливные приборы; 3 – переносной лоток; 4 – магистральный коллектор; 5 – отводная труба; 6 – приемный резервуар для груза; 7 – приемные трубопроводы; 8 – погружной насос; 9 – насосная станция; 10 – вакуум-насос; 11 – сифонный трубопровод откачки воздуха



При погрузке и выгрузке из цистерн жидких грузов используют отдельные наливные и сливные стояки (при небольших грузопотоках) и эстакады (при больших грузопотоках) – см.  рис.16.7. Устройства для слива и налива легко воспламеняющихся жидких грузов должны быть отдельными и соответствовать условиям  СНиП. В торцах эстакад и через каждые 100 м по их длине должны быть предусмотрены несгораемые лестницы. При больших грузопотоках на складах устанавливают двухсторонние сливные и наливные эстакады.



                                                                                                                                   2800                8

                                                                                                                                                                 7

                                                                                                           9                                                         6   5




                                      13              12              11          10                                                                               4



                                                                                                                                                                       3800








                                                                                                                                                                    3



                                                                                                                                                       2

                                                                                                                                      1




Рис.16.7. Разгрузочная эстакада для слива жидких грузов из цистерн: 1 – сборный коллектор с решетками; 2 – магистральный сливной коллектор; 3 – трубопровод для откачки груза через верх; 4 – площадка-эстакада; 5 – лестница; 6- трудопровод для пара, разогревающего груз; 7 – подъемный мостик; 8 – мачта с гибким шлангом на поворотной стреле; 9 – разгружаемая цистерна; 10 – наклонный лоток; 11 – промежуточный приемный резервуар; 12 – погружной насос для откачки разгруженного груза в основной резервуар; 13 – внутрискладской трубопровод



Из автоцистерн жидкие грузы также могут разгружаться самотеком или перекачиваться насосом. Время слива жидкого груза из автоцистерны составляет: 30…40 секунд – при перекачке насосом, 40 мин - при сливе самотеком. При приеме жидкого груза на склад необходимо определять его количество. Массу груза в цистерне обычно определяют путем определения сначала объема жидкости, а потом – переводом объема в единицы массы. Для всех типов цистерн имеются специальные таблицы определения объема в зависимости от уровня жидкости в цистерне с шагом 1 см. Такие таблицы должны быть у работников склада. Отметив уровень жидкости в котле цистерны, по таблице определяют заполненный объем, а затем, зная плотность жидкости, вычисляют ее массу в цистерне. Заполнение цистерны обычно бывает на 0,95…0,98.

Некоторые жидкие грузы загустевают за время хранения или транспортировки по железной дороге. Такие грузы нужно подогревать перед погрузкой или выгрузкой из вагонов, и тогда они снова приобретают достаточную текучесть. Для подогрева жидких грузов используют следующие способы: разогрев острым паром, подогрев с помощью переносного подогревателя, подогрев методом рециркуляции, подогрев с использованием паровой рубашки и др.

При подогреве острым паром в цистерну по гибкому трубопроводу подается водяной пар, который смешивается с жидким грузом и повышает его температуру. Этот способ можно применять только к грузам, качество которых не снижается от их обводнения (так как пар, остывая и конденсируясь, остается в подогреваемой жидкости). Переносные подогреватели закрепляют в верхней горловине цистерны и опускают через колпак внутрь котла  и по ним подают теплоноситель в цистерну.

Метод рециркуляции предусматривает откачивание насосом незагустевшей части жидкости из котла цистерны и подачу ее  в стационарный нагреватель. Из нагревателя подогретая жидкость опять подается в цистерну и разогревает загустевшую часть жидкости. Циркуляция жидкости продолжается до тех пор, пока вся жидкость в цистерне не разогреется и не будет слита из нее в приемные устройства.

Метод паровой рубашки используется для высоковязких материалов, которые транспортируются в специальных цистернах, оснащенных полостями для приема пара («паровой рубашкой»). Пар подается в «рубашку» цистерны и разогревает часть жидкости примыкающей к стенкам котла, которая и является самой густой. Этот способ подогрева – наиболее эффективный для высоковязких жидкостей.

Для подогрева жидкостей перед погрузкой из резервуаров используют теплоэлектронагреватели (ТЭНы), установленные в самом резервуаре, вблизи сливной трубы. Они осуществляют местный подогрев жидкости внутри резервуара в месте ее забора перекачивающей системой.  В этих местах устанавливают температурные датчики, которые обеспечивают автоматическое отключение ТЭНа при повышении температуры жидкости выше допустимой.
