Тепловоз серии U26C

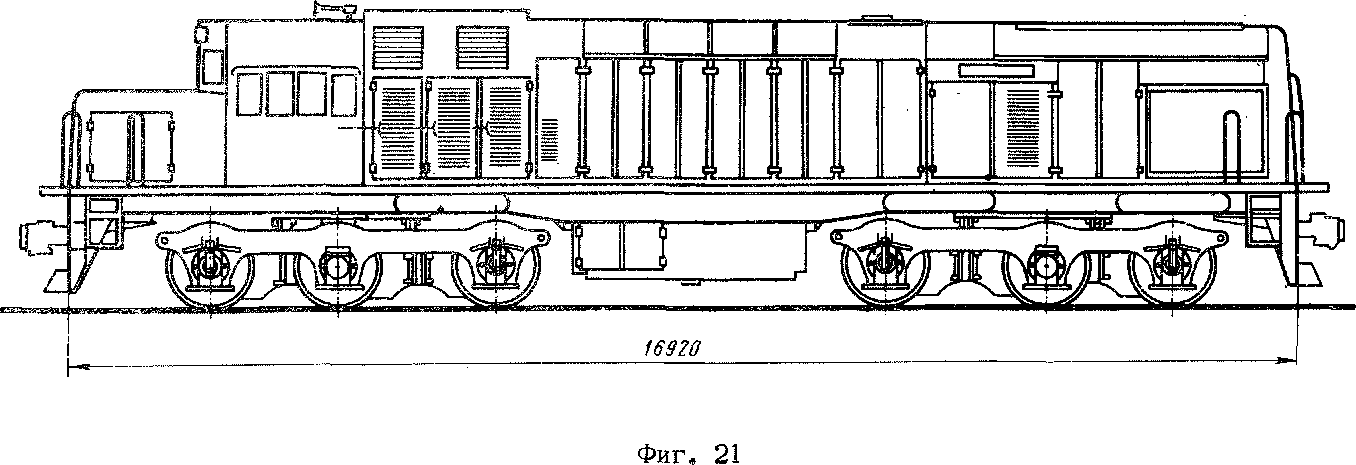

Тепловоз серии 1.726С в экспортном исполнении мощностью на тягу 2600 л. с. с электрической передачей постоянного тока предназначен для грузовой службы (фиг. 21).
имеет увеличенную толщину посередине, у места крепления топливных баков.
Ходовая часть - две трехосные тележки челюстного типа.
На тепловозе применен 16-цилиндровый дизель РВ1^-16 мощностью 2750 л.с. при 1000 об/мин. Воздух для дизеля очищается в масляном фильтре и нагнетается в цилиндры турбовоздуходувкой.
Холодильник расположен в передней части тепловоза. Осевой вентилятор холодильника приводится механически через муфту и редуктор.
Масло дизеля очищается в механическом фильтре и охлаждается в водо-масляном теплообменнике, расположенном на раме тепловоза под масляным воздухоочистителем.
Главный генератор типа СтТ-586 - 12-полюсный, прифланцован к дизелю.
Тяговые двигатели - типа СтЕ~752 с опэрно-осевой подвеской.
Охлаждение главного генератора и тяговых двигателей задней тележки осуществляется воздухом, нагнетаемым центробежным вентилятором, приводимым от главного генератора. Вентилятор охлаждения тяговых двигателей передней тележки приводится от вала углового редуктора привода вентилятора холодильника.
Высоковольтная камера установлена в кабине машиниста у передней стенки.
Кузов тепловоза - капотного типа с одной кабиной управления. Рама тепловоза
Тепловоз оборудован пневматическим и электродинамическим тормозами. Электродинамический тормоз расположен между кабиной машиниста и дизелем над главным генератором.
Тормозной компрессор расположен в холодильной камере и приводится от дизеля. Главные воздушные резервуары укреплены к раме под главным генератором.
Основная характеристика тепловоза
Мощность (по дизелю), л.с..................... 2750
Осевая формула...................................... 30-30
Служебный вес, т................................... 112
Нагрузка от оси на рельсы, т................. 18,6
Конструкционная скорость, км/ч .............. ЮЗ
Сила тяги длительного режима, кГ........... 24830
Скорость длительного режима, км/ч ......... 22
Размеры тепловоза, мм:
длина (по осям автосцепок) .............. 16920
ширина ........................................... 2740
высота (от головок рельсов) ............. 3870
диаметр колес ................................. 1018
Ширина колеи, мм.................................. 1435, 16'
Запас топлива, л .................................... 4540
