Лекция 11. ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ ОБЪЕКТА С      ПОМОЩЬЮ ТЕХНОЛОГИЙ СПУТНИКОВОЙ НАВИГАЦИИ

11.1 Назначение и принцип действия спутниковых  навигационных систем

Для отслеживания перемещения подвижных объектов возможно применение спутниковых систем. Развитие отечественной глобальной радионавигационной спутниковой системы (ГЛОНАСС) имеет сорокалетнюю историю, начало которой положено, как чаще всего считают, запуском 4 октября 1957 г. в Советском Союзе первого в истории человечества искусственного спутника Земли (ИСЗ). Измерения доплеровского сдвига частоты передатчика этого ИСЗ на пункте наблюдения с известными координатами позволили определить параметры движения этого спутника.

Обратная задача была очевидной: по измерениям того же доплеровского сдвига при известных координатах ИСЗ найти координаты пункта наблюдения. Эффект Доплера (по имени австрийского физика К. Доплера) состоит в изменении регистрируемой приемником частоты колебаний или длины волны при относительном движении приемника и источника этих колебаний.

Проведенные работы позволили перейти в 1963 г. к опытно-конструкторским работам над первой отечественной низкоорбитальной системой, получившее в дальнейшем название «Цикада». В 1979 г.  была сдана в эксплуатацию навигационная система 1-го поколения «Цикада» в составе 4-х навигационных спутников (НС), выведенных на круговые орбиты высотой 1000 км, наклонением 83° и равномерным распределением плоскостей орбит вдоль экватора. Она позволяет потребителю в среднем через каждые полтора-два часа входить в радиоконтакт с одним из НС и определять плановые координаты своего места при продолжительности навигационного сеанса до 5…6 мин.

В ходе испытаний было установлено, что основной вклад в погрешность навигационных определений вносят погрешности передаваемых спутниками собственных эфемерид, которые определяются и закладываются на спутники средствами наземного комплекса управления. Поэтому наряду с совершенствованием бортовых систем спутника и бортовой приемоиндикаторной аппаратуры, разработчиками системы серьезное внимание было уделено вопросам повышения точности определения и прогнозирования параметров орбит НС.

Успешная эксплуатация низкоорбитальных спутниковых навигационных систем морскими потребителями привлекла широкое внимание к спутниковой навигации. Возникла необходимость создания универсальной навигационной системы, удовлетворяющей требованиям всех.

Global Positioning System (GPS) создана министерством обороны США и позволяет с точностью до 20 м определять в любой точке земного шара место нахождения неподвижного либо движущегося объекта на земле, в воздухе и на море в трех измерениях с очень высокой точностью. Более того, GPS сообщает скорость передвижения объекта. Эта система позволяет оснастить речные и морские суда, автомобили, подвижной состав железнодорожного транспорта, самолеты электронными картами, на которых показывается место нахождения. GPS используется также для составления географических карт и в задачах геодезии. Система широко используется и гражданскими абонентами. Аналогом GPS является отечественная система ГЛОНАСС.

Система создана в спутниковой сети, образованной спутниками связи, вращающимися вокруг земли по высоким орбитам. В 1995 г. сеть имела 24 спутника. Для нахождения в GPS каждый абонент должен иметь небольшое устройство. Последнее в бытовом варианте имеет размер, равный мобильному телефону (в последнее время появились мобильные телефоны совмещающие в себе функции телефона и GPS-приемника), что позволяет носить его в кармане костюма, устанавливать на подвижных объектах транспорта (например,  в системах контроля положения грузов). Кроме высокой точности измерения координат своего местоположения и скорости различных подвижных объектов, а также определения времени, важным ее достоинством являются непрерывность выдачи информации, всепогодность и скрытность.

Спутниковые системы местоопределения подвижных объектов базируются на использовании радиолиний, обеспечивающих передачу сигналов между подвижным объектом, ИСЗ и наземной станцией.

Наземный комплекс управления решает следующие задачи:

­– программное и командное управление ИСЗ;

– мониторинг ИСЗ;

– эфемеридное  и частотно-временное обеспечение (определение параметров движения и частотно-временных поправок ИСЗ).

Эфемериды (в астрономии) – координаты небесных светил, параметры орбит спутников и другие переменные астрономические величины, вычисляемые для ряда последовательных моментов времени и сведенные в таблицы.

Навигационные сигналы содержат эфемеридную информацию о параметрах движения ИСЗ. Аппаратура потребителя принимает эти сигналы  и определяет дальность от объекта до ИСЗ [3].

Координаты местоположения вычисляются на основе измеренных дальностей до четырех спутников. Трех измерений было бы достаточно, если иметь на объекте сверхточные часы. На спутнике установлены атомные часы с точностью 10^-9 сек. Часы приемника из соображения затрат не могут быть совершенные, поэтому необходимо устранить отставание или опережение времени за счет четвертого измерения. Расстояние до спутников определяется путем измерения промежутка времени, который потребуется радиосигналу чтобы дойти до объекта.

 На точность навигации подвижных объектов оказывают влияние различного рода погрешности: ионосферные и атмосферные задержки сигналов; мгогопутность распространения сигнала, инструментальная ошибка приемника; тропосфера; геометрическое расположение спутников и прочее.  Некоторые из этих ошибок могут быть устранены математически или путем моделирования. Другие источники ошибок оценить трудно.

Глобальные навигационные системы GPS и ГЛОНАСС были не только развернуты, но и опробованы в гражданском и боевом применении, функционирует целый ряд систем спутниковой связи.

11.2. Возможность применения систем спутниковой навигации в системах интервального регулирования поездов

Схема построения системы местоположения и сопровождения подвижных объектов на основе спутниковой радионавигации системы составлена на рис. 11.1.

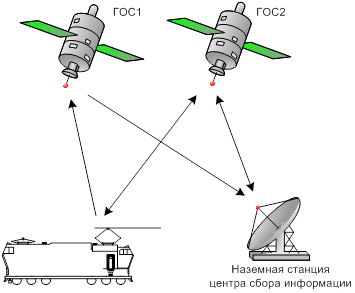

Рис. 11.1. Эскизная схема работы систем спутниковой навигации



В системе не существует как таковых напольных устройств. Все их функции объединяют в себе блок пользовательских портативных навигационных систем и основная система спутниковой навигации.

Портативные спутниковые навигаторы устанавливаются непосредственно на подвижном составе (на локомотиве и на грузах, которые включены в систему контроля положения груза).

Необходимая информация о координатах железнодорожных объектов (напольных сигналов выходных и входных светофорах) хранится в едином диспетчерском центре управления и по каналам связи (физическим цепям, либо по спутниковым системам связи) передается на систему контроля положения подвижной единицы на станции, прилегающие к перегону.

Таким образом, решается задача не только обеспечения безопасности движения, но и организации единого информационного пространства, соединяющего единый диспетчерский ЦУП и участковые станции.

Получив от ДСП станции А информацию о начале движения поезда, системы слежения за объектом на соседней станции Б начинают получать информацию о местонахождении подвижной единицы. При расхождении координат подвижной единицы с координатами выходного светофора на 5 м выходной светофор станции А перекрывается на запрещающее показание. В дальнейшем при приближении подвижной единицы к станции Б входной светофор станции Б открывается. При проследовании на нем загорается запрещающее показание. И ДСП станции Б получает информацию о прибытии головы поезда.

Существующие на сегодняшний день системы ДК и ДЦ пока еще не обладают возможностью работы с системами спутниковой навигации для определения положения подвижных единиц, однако в сроком будущем превосходства спутниковых систем интервального регулирования движения поездов станут очевидны, а техническая реализация будет обладать максимальной надежностью и безопасностью.

Вся информация автоматически заносится в протокол работы ДСП, составляется исполненный график движения поездов, и результаты отправляются в ЕДЦУ.

К преимуществам данной системы можно отнести широкий спектр решаемых задач как по обеспечению безопасности движения, так и предоставления дополнительных сервисных функций, таких как определение местоположения грузовых вагонов, автоматическая корректировка графика движения поездов с выдачей информации о планируемых задержках на табло пассажирских и грузовых терминалов и многое другое.

К недостаткам можно отнести сложность обслуживания, недоступность обслуживания орбитальной группировки систем, некоторая подверженность космическим явлениям (интерференция солнечных лучей и т. д.). Главным функциональным недостатком подобных систем является то, что несмотря на свое техническое совершенство данная система не позволяет обеспечивать контроль состояния рельсовых нитей.

Контроль прибытия поезда в полном составе может быть осуществлен следующими способами:

·     Применение счетчиков осей

·     Применение излучателей на локомотивах и отражателей на хвостовых вагонах

·     Системы визуального контроля на малодеятельных участках

·     Системы спутникового контроля (на тех же приемниках навигационной информации, что и локомотивные устройства)

Данные системы позволяют помимо ускорения работы железнодорожного транспорта, повышения пропускной способности, повышения качества обслуживания, еще и повысить экономический эффект, т. к. внедрение данных систем практически полностью исключает затраты железной дороги на содержание рельсовых цепей, их сезонную настройку.













ЗАКЛЮЧЕНИЕ

Одной из важнейших проблем информатизации железнодорожного транспорта России является автоматизация сбора первичной оперативной информации и сокращение до минимума времени на ее доставку потребителям. Это необходимое условие обеспечения высокой эффективности работы такой сложной отрасли народного хозяйства, как железнодорожный транспорт. Нижний уровень инфраструктуры информатизации предназначен для централизованного сбора первичной оперативной информации о функционировании и техническом состоянии объектов транспорта. К нему относятся устройства ЖАТ, средства идентификации и контроля технического состояния подвижного состава и др., обеспечивающих функционирования АСУ верхних уровней.

Структура технических средств ССИ так же разнообразна, как и решаемые задачи в комплексах информационных технологий железнодорожного транспорта. Знание технических и метрологических характеристик позволит правильно выбрать и эксплуатировать аппаратные средства АСУ.

В настоящее время продолжает развиваться направления по сбору как аналоговых, так и дискретных сигналов на основе программируемых микропроцессорных контроллеров. Подобные устройства внедряются и для автоматизации сбора информации на ж.-д. транспорте.

Изучением теоретической части учебной дисциплины не должны ограничиваться только данным конспектом. Работа по овладению умений и навыков будет продолжена, изучая дополнительную литературу и в практической части курса. Желаю удачи.
