7.4 Порядок задания (ввода) команд

Программное обеспечение АРМ ДСП позволяет открывать схематичес­кое изображение плана станции с поездным положением и отображением состояния объектов управления, осуществлять управление движением поез­дов и маневровой работой, получать необходимую для этого информацию. Изменение состояния объекта может быть произведено путем подачи соот­ветствующей команды при помощи мыши или клавиатуры.

7.4.1 Типы команд

В МПЦ используются команды следующих трех типов:

•   без параметров, относящиеся ко всей станции;

•    с одним параметром, относящиеся к конкретному объекту, который и является этим параметром;

•    маршрутные команды, когда в качестве параметров передаются сигна­лы, через которые устанавливается маршрут.

Любая команда может быть сформирована в окне станции путем выбора пункта из всплывающего меню. Ответственные команды во всплывающих меню рисуются красным цветом. При наведении мыши на пункт меню в па­нель подсказки копируется расшифровка мнемоники команды. Сразу пос­ле нажатия на пункте меню мнемоника команды копируется в окно отдачи

команд, а указатель мыши перемещается на кнопку « —~J».

7.4.1.1 Команды без параметров

дпн Дни

ШШ_______________________

Мнемоника команд без параметров состоит только из сокращенного на­звания команды, например ДНИ - дать ночное напряжение. В окне стан­
ции меню команд без параметров появляются после щелчка правой кнопкой мыши после наведения курсора на определенный объект, обычно на назва­ние станции. На рисунке приведен пример меню команд без параметров для смены напряжения по времени суток (день/ночь/двойное снижение).

7.4.1.2   Команды с одним параметром

Команды с одним параметром действуют на один объект. Всплывающее меню со списком возможных команд для объекта появляется при нажатии правой кнопкой мыши после наведения курсора на соответствующий объект.

7.4.1.3   Маршрутные команды

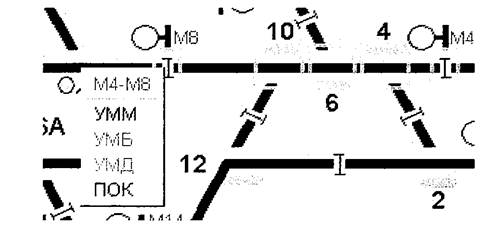

Маршруты задаются путем выбора начального объекта левой кнопкой мыши, после чего система переходит в режим задания маршрутов, и курсор мыши изме­няет форму. При наведении на объект, до которого можно установить маршрут, этот объект и все промежуточные объекты выделяется зелеными прямоуголь­никами. Нажатием на левую кнопку на одном из объектов можно выделить еще один объект или объекты, после этого трасса маршрута будет проходить пос­ледовательно через все выбранные объекты. После нажатия правой кнопкой мыши на конечном объекте маршрута появляется меню со списком возможных команд и трассой маршрута (например, М4-М8) в заголовке. На рисунке приве­ден пример задания маршрута от светофора М4 до светофора М8.

В случае, когда между двумя светофорами можно установить маршру­ты несколькими вариантами с отличающимся набором параметров, при установке маршрута двумя нажатиями мыши на начало и конец маршрута в появившемся меню будут присутствовать только команды на установку самого короткого маршрута и все возможные маршруты с точно таким же полностью определенным набором параметров. Таким образом, в некоторых случаях для установки составного маневрового маршрута, начинающегося и



заканчивающегося на поездных светофорах с маневровыми показаниями, необходимо указать, по крайней мере, один промежуточный объект - ма­невровый светофор (в случае отсутствры попутного маневрового светофора в списке команд будет и маневровый маршрут). Такая методика исключает вероятность задания неверного маршрута из-за невнимательности дежурно­го или ошибки в списке основных маршрутов.

7.4.1.4 Ответственные команды

Некоторые команды в системе являются ответственными. На ниспадаю­щих меню они изображены красным цветом. Такие команды требуют под­тверждения от задавшего их агента. Подтверждение выполняется посылкой специальной команды подтверждения ответственных команд, ПОК. В не­которых случаях у команды ПОК могут быть параметры, совпадающие с параметрами подтверждаемой команды. В любом случае, после задания от­ветственной команды и получения от Ebilock 950 положительного ответа на команду, АРМ ДСП выдает окно подтверждения ответственных команд. В этом окне приводится исходная команда, дана ее расшифровка, и две кнопки на выбор - «Подтвердить» или «Отменить». При нажатии на кнопку «Под­твердить» соответствующая команда подтверждения ответственных команд копируется в окно команд и автоматически выполняется нажатие на кнопку

«              Пользователь также может самостоятельно набрать команду ПОК

или выбрать ее в ниспадающих меню на объектах.

7.4.2 Задание (ввод) команд

7.4.2.1 Задание Команд с одним параметром

7.4.2.1.1    Блокирование путевого изолированного участка

-   с помощью манипулятора «мышь»:

курсор мыши подводится на мнемоническое изображение блокируемой изолированной путевой секции (например, 1СП) на экране монитора АРМ ДСП. Вокруг символа этой секции высвечивается рамка зелёного цвета. Курсор изменяется на значок, соответствующий символу объекта управле­ния (изолированная путевая секция), показывающий, что программа нахо­дится в режиме установки команды для этого объекта. Нажимается правая кнопка мыши и в появившемся меню выбирается команда СЕБ, нажимается левая кнопка мыши. В окне ввода команд представится команда: СЕБ 1СП, курсор мыши автоматически перемещается к символу кнопки «Выполнить» (кнопка с желтой стрелкой на панели отдачи команд). Еще раз нажимается левая кнопка мыши для отправки команды на исполнение.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиатуре. Команда вводится в окно ввода команд, путём набора СЕБ 1СП с клавиатуры. Нажимается клавиша Enter на клавиатуре для отправки команды на исполнение.

7.4.2.1.2  Индивидуальное замыкание путевого изолированного участка

-   с помощью манипулятора «мышь»:

курсор мыши подводится на мнемоническое изображение замыкаемой изо­лированной путевой секции (например, 1СП) на экране монитора АРМ ДСП. Вокруг символа этой секции высветится рамка зелёного цвета. Курсор изменя­ется на значок, соответствующий символу объекта управления (изолированная путевая секция), показьшающий, что программа находится в режиме установки команды для этого объекта. Нажимается правая кнопка мыши, и в появившемся меню выбирается команда СЕЗ, нажимается левая кнопка мыши, в окне ввода команд в левом нижнем углу экрана монитора АРМ ДСП появляется запись СЕЗ 1СП. Курсор мыши автоматически перемещается к символу кнопки «Вы­полнить» (желтая стрелка на панели отдачи команд). Чтобы отправить коман­ду на исполнение, еще раз нажимается левая кнопка мыши.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиатуре. Команда вводится в окно ввода команд, путём набора СЕЗ 1СП с клавиатуры. Нажимается клавиша Enter на клавиатуре для отправки команды на исполнение.

7.4.2.1.3 Отмена маршрута

-   с помощью манипулятора «мышь»:

для отмены маршрута (например, от Ч до 42) курсор мыши подводится на символ светофора Ч на экране монитора АРМ ДСП. Вокруг символа свето­фора образуется рамка зелёного цвета. Курсор изменяется на значок, соот­ветствующий символу объекта управления (светофор), показывающий, что программа находится в режиме установки команды для этого объекта. Нажи­мается правая кнопка мыши, в меню команд выбирается команда ОМ и нажи­мается левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана монитора АРМ ДСП появляется соответствующая отменяемому маршруту запись (ОМ Ч 42). Курсор мыши автоматически перемещается к символу кнопки «Выполнить» (желтая стрелка на панели отдачи команд), чтобы от­править команду на исполнение, нужно еще раз нажать левую кнопку мыши.

В результате выполнения команды светофор Ч перекрывается на запреща­ющее показание, на месте расположения символа изолирующего стыка у све­тофора Ч высвечивается в мигающем режиме прямоугольник красного цвета, пока идет выдержка времени на отмену маршрута (3 мин. при занятом участ­ке приближения и 5 сек. при свободном). После этого происходит размыкание секций маршрута. На мнемосхеме станции зелёные линии, символизирующие секции, замкнутые в маршруте, сменяются линиями черного цвета.

Отмена маневрового маршрута (например, М2 42), производится анало­гичным порядком. Выдержка времени на отмену маршрута составляет 1мин. при занятом участке приближения (с тупика).

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиатуре. Команда вводится в окно ввода команд путём набора ОМ М2 42 с клавиатуры. Нажимается клавиша Enter на клавиатуре для отправки команды на исполнение.

7.4.2.2 Задание маршрутных команд

7.4.2.2.1 Установка поездного маршрута с открытием светофора на разрешающее показание

-   с помощью манипулятора «мышь»:

курсор мыши на экране монитора АРМ ДСП подводится на начальную точку маршрута (например, символ светофора Ч, ограждающего устанав­ливаемый маршрут, или изолирующего стыка у этого светофора). Вокруг символа светофора или изолирующего стыка отобразится рамка зеленого цвета. Курсор изменяется на значок, соответствующий символу объекта уп­равления (светофор или изолированная путевая секция), показывающий, что программа находится в режиме установки команды для этого объекта. Нажимается левая кнопка мыши. Затем курсор мыши подводится на конеч­ную точку маршрута (например, символ светофора 42 или изолирующего стыка у этого светофора). Все символы объектов, входящих в выбранный маршрут, будут обведены рамками зеленого цвета. После этого нажимает­ся правая кнопка мыши. В выпадающем меню выбирается команда УПМ и нажимается левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана монитора АРМ ДСП появляется команда УПМ Ч 42, курсор мыши автоматически перемещается к символу кнопки «Выполнить» (с желтой стрелкой на панели отдачи команд). Для исполнения команды еще раз на­жимается левая кнопка мыши. В результате выполнения команды происхо­дит перевод стрелок, входящих в маршрут. Поездной маршрут замыкается, линии, символизирующие путевые изолированные секции, участвующие в маршруте, высвечиваются зеленым цветом, на символе светофора 42 вы­свечивается разрешающее сигнальное показание.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиа­туре. Команда и названия начальной и конечной точек маршрута вводятся в окно ввода команд путём набора (например, УПМ Ч 42) с клавиатуры. Нажимается клавиша Enter на клавиатуре для отправки команды на испол­нение. В результате выполнения команды происходит перевод стрелок, вхо­дящих в маршрут. Поездной маршрут замыкается, линии, символизирующие путевые изолированные секции, участвующие в маршруте, высвечиваются зеленым цветом, на символе светофора 42 высвечивается разрешающее сигнальное показание.

7.4.2.2.2 Установка маневрового маршрута с открытием светофора на разрешающее показание

-   с помощью манипулятора «мышь»:

курсор мыши на экране монитора АРМ ДСП подводится на начальную точку маршрута (например, символ светофора М2, ограждающего устанав­ливаемый маршрут, или изолирующего стыка у этого светофора). Вокруг символа светофора или изолирующего стыка отобразится рамка зеленого цвета. Курсор изменяется на значок, соответствующий символу объекта уп­равления (светофор или изолированная путевая секция), показывающий, что программа находится в режиме установки команды для этого объекта. Нажимается левая кнопка мыши. Затем указатель мыши подводится на ко­нечную точку маршрута (например, символ светофора 42 или изолирующе­го стыка у этого светофора). Все объекты, входящие в выбранный маршрут, будут обведены рамками зеленого цвета. После этого нажимается правая кнопка мыши. В выпадающем меню выбирается команда УММ и нажимает­ся левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана мо­нитора АРМ ДСП появляется команда УММ М2 42, курсор мыши автома­тически перемещается к символу кнопки «Выполнить» (с желтой стрелкой на панели отдачи команд). Для исполнения команды еще раз нажимается левая кнопка мыши. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Маневровый маршрут замыкается, линии, символизирующие путевые изолированные секции, участвующие в маршру­те, высвечиваются жёлтым цветом, на символе светофора М2 высвечивает­ся разрешающее показание (белый кружок).

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиа­туре. Команда и названия начальной и конечной точек маршрута вводятся в окно ввода команд путём набора (например, УММ М2 42) с клавиату­ры. Нажимается клавиша Enter на клавиатуре для отправки команды на ис­полнение. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Маневровый маршрут замыкается, линии, символизи­рующие путевые изолированные секции, участвующие в маршруте, высве­чиваются жёлтым цветом, на символе светофора М2 высвечивается разре­шающее показание (белый кружок).

7.4.2.2.3 Установка вариантного маршрута с открытием светофора на разрешающее показание

-   с помощью манипулятора «мышь»:

курсор мыши подводится на экране монитора АРМ ДСП на начальную точку маршрута (символ светофора Ч, ограждающего устанавливаемый мар­шрут, или изолирующего стыка у этого светофора). Вокруг символа свето­фора или изолирующего стыка отобразится рамка зеленого цвета. Курсор изменяется на значок, соответствующий символу объекта управления (све­тофор или изолированная путевая секция), показывающий, что программа находится в режиме установки команды для этого объекта. Нажимается ле­вая кнопка мыши. Затем курсор мыши подводится на промежуточную точку маршрута (символ стрелки, изолированной секции, светофора), не входя­щую в основной маршрут. Вокруг выбранного объекта отобразится рамка зеленого цвета. Нажимается левая кнопка мыши. Курсором мыши указыва­ется конечная точка маршрута (например, символ светофора 42 или стыка у этого светофора) и нажимается правая кнопка мыши. В этом случае будет прорисована новая трасса маршрута, включая указанный промежуточный объект. Все объекты, входящие в выбранный маршрут, будут обведены рам­ками зеленого цвета. После выбора конечной точки маршрута и нажатия правой кнопки мыши появится вплывающее меню, в котором выбирается маршрутная команда УПМ, и нажимается левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана монитора АРМ ДСП появляется ко­манда УПМ Ч 42, курсор мыши автоматически перемещается к символу кнопки «Выполнить» (с желтой стрелкой на панели отдачи команд). Для исполнения команды еще раз нажимается левая кнопка мыши. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Поездной маршрут замыкается, линии, символизирующие путевые изолиро­ванные секции, участвующие в маршруте, высвечиваются зеленым цветом, на символе светофора 42 высвечивается разрешающее показание.

Установка вариантного маневрового маршрута с открытием светофора на разрешающее показание производится аналогичным порядком.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клави­атуре. В окне ввода команд набирается через пробелы мнемоника коман­ды, наименование начальной точки маршрута (<сигнал>), промежуточного объекта (<сигнал> или <стрелка>, или <секция>), конечной точки марш­рута (<сигнал>) и нажимается клавиша Enter на клавиатуре. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Поездной маршрут замыкается, линии, символизирующие путевые изолиро­ванные секции, участвующие в маршруте, высвечиваются зеленым цветом, на символе светофора, ограждающего маршрут, высвечивается разрешаю­щее показание.

7.4.2.3 Задание ответственных команд с одним параметром

7.4.2.3.1 Перевод стрелки в плюсовое положение без контроля состо­яния стрелочной секции

-   с помощью манипулятора «мышь»:

курсор мыши подводится на мнемоническое изображение управляемого объекта на экране монитора АРМ ДСП (например, стрелка 1) и нажима­ется правая кнопка мыши. Курсор изменяется на значок, соответствующий символу объекта управления (стрелка), показывающий, что программа находится в режиме установки команды для этого объекта. Стрелка 1 бу­дет обведена зеленой рамкой. Появится всплывающее меню, с возможными командами для данного объекта. Ответственные команды воспроизводятся красным цветом. Курсор мыши подводится к нужной команде (например, СТПЗ - перевод стрелки в плюс без контроля состояния стрелочной сек­ции), расшифровка мнемоники команды появится в левом нижнем углу эк­рана монитора АРМ ДСП. Нажимается левая кнопка мыши, команда пере­мещается в окно ввода команд, курсор мыши автоматически перемещается к символу кнопки с желтой стрелкой на панели отдачи команд. Для испол­нения команды еще раз нажимается левая кнопка мыши. После этого поя­вится диалоговое окно «Подтверждение ответственной команды», в котором будет расшифровка команды и символы двух кнопок «Подтвердить» и «От­менить». Символы кнопок в течение первых 10 сек. высвечиваются серым цветом (это время нужно для чтения сообщения), затем их цвет сменится на черный. Если команда введена ошибочно, курсором мыши выбирается и нажатием левой кнопки мыши отдается команда «Отменить». Команда на перевод стрелки не будет передана на исполнение. Если надо отправить ко­манду на исполнение, курсором мыши выбирается и нажатием левой кноп­ки мыши посылается команда «Подтвердить» (после смены цвета символов кнопок на чёрный). Только после этого команда на перевод стрелки будет передана на исполнение.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клави­атуре. В окне ввода команд набирается мнемоника команды, название объ­екта (например, СТПЗ 1) и нажимается клавиша Enter на клавиатуре. Пос­ле появления окна «Подтверждение ответственной команды» нажимается кнопка на клавиатуре и после перехода курсора мыши на символ кнопки «Подтвердить» нажимается клавиша Enter, если надо отправить команду на исполнение. Если команда была введена ошибочно и исполнение её не тре­буется, то после появления окна «Подтверждение ответственной команды» кнопка на клавиатуре не нажимается, а нажимается клавиша Enter. За­данная команда будет отменена.

Примечание: аналогичным порядком задаётся (вводится) ответственная ко­манда «перевод стрелки в минус без контроля состояния стрелочной секции».

7.4.2.3.2 Присвоение изолированной путевой секции статуса «ложно занята»

-   с помощью манипулятора «мышь»:

курсор мыши подводится на мнемоническое изображение управляемого объекта на экране монитора АРМ ДСП (например, секция 1СП) и нажи­мается правая кнопка мыши Курсор изменяется на значок, соответствую­щий символу объекта управления (секция), показывающий, что программа находится в режиме установки команды для этого объекта. Секция 1 СП будет обведена зеленой рамкой. Появится всплывающее меню с возмож­ными командами для данного объекта. Ответственные команды воспроиз­водятся красным цветом. Курсор мыши подводится к команде СЕЛ - при­своить изолированной путевой секции статус «ложно занята». Расшифровка мнемоники команды появится в левом нижнем углу экрана монитора АРМ ДСП. Нажимается левая кнопка мыши, команда перемещается в окно вво­да команд, курсор мыши автоматически перемещается к символу кнопки с желтой стрелкой на панели отдачи команд. Для исполнения команды еще раз нажимается левая кнопка мыши. После этого появится диалоговое окно «Подтверждение ответственной команды», в котором будет расшифровка команды и символы двух кнопок «Подтвердить» и «Отменить». Символы кнопок в течение первых 10 сек. высвечиваются серым цветом (это время нужно для чтения сообщения), затем их цвет сменится на черный. Если ко­манда введена ошибочно, курсором мыши выбирается и нажатием левой кнопки мыши отдается команда «Отменить». Команда на присвоение секции статуса «ложно занята» не будет передана на исполнение. Если надо отпра­вить команду на исполнение, курсором мыши выбирается и нажатием левой кнопки мыши посылается команда «Подтвердить» (после смены цвета сим­волов кнопок на чёрный). Только после этого команда на присвоение секции статуса «ложно занята» будет передана на исполнение.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиату­ре. В окне ввода команд набирается мнемоника команды и название объекта (СЕЛ 1) и нажимается клавиша Enter на клавиатуре. После появления окна «Подтверждение ответственной команды» нажимается кнопка на клавиату­ре и после перехода курсора мыши на символ кнопки «Подтвердить» нажима­ется клавиша Enter, если надо отправить команду на исполнение. Если команда была введена ошибочно и исполнение её не требуется, то после появления окна «Подтверждение ответственной команды» кнопка на клавиатуре не нажи­мается, а нажимается клавиша Enter. Заданная команда будет отменена.

7.4.2.3.3 Искусственное размыкание путевого изолированного участка

-   с помощью манипулятора «мышь»:

курсор мыши подводится на мнемоническое изображение управляемого объекта на экране монитора АРМ ДСП (например, 1 СП) и нажимается пра­вая кнопка мыши. Курсор изменяется на значок, соответствующий символу объекта управления (секция), показывающий, что программа находится в режиме установки команды для этого объекта. Секция 1 СП будет обведе­на зеленой рамкой. Появится всплывающее меню с возможными командами для данного объекта. Ответственные команды воспроизводятся красным цве­том. Курсор мыши подводится к команде СЕИР - искусственное размыкание секции». Расшифровка мнемоники команды появится в левом нижнем углу экрана монитора АРМ ДСП. Нажимается левая кнопка мыши, команда пере­мещается в окно ввода команд, курсор мыши автоматически перемещается к символу кнопки с желтой стрелкой на панели отдачи команд. Для исполне­ния команды еще раз нажимается левая кнопка мыши. После этого появится диалоговое окно «Подтверждение ответственной команды», в котором будет расшифровка команды и символы двух кнопок «Подтвердить» и «Отменить». Символы кнопок в течение первых 10 сек. высвечиваются серым цветом (это время нужно для чтения сообщения), затем их цвет сменится на черный. Если команда введена ошибочно, курсором мыши выбирается и нажатием левой кнопки мыши отдается команда «Отменить». Команда на размыкание секции не будет передана на исполнение. Если надо отправить команду на исполнение, курсором мыши выбирается и нажатием левой кнопки мыши посылается ко­манда «Подтвердить» (после смены цвета символов кнопок на чёрный). Толь­ко после этого команда на размыкание секции будет передана на исполнение.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клавиату­ре. В окне ввода команд набирается мнемоника команды и название объекта (СЕИР 1) и нажимается клавиша Enter на клавиатуре. После появления окна «Подтверждение ответственной команды» нажимается кнопка на клавиатуре и после перехода курсора мыши на символ кнопки «Подтвердить» нажимается клавиша Enter, если надо отправить команду на исполнение. Если команда была введена ошибочно и исполнение её не требуется, то после появления окна «Под­тверждение ответственной команды» кнопка на клавиатуре не нажимается, а нажимается клавиша Enter. Заданная команда будет отменена.

7.4.2.4 Задание ответственных маршрутных команд

7.4.2.4.1 Установка поездного маршрута без открытия светофора на разрешающее показание

- с помощью манипулятора «мышь»:

курсор мыши на экране монитора АРМ ДСП подводится на начальную точ­ку маршрута (например, символ светофора Ч, ограждающего устанавливаемый маршрут, или изолирующего стыка у этого светофора). Вокруг символа свето­фора или изолирующего стыка отобразится рамка зеленого цвета. Курсор из­меняется на значок, соответствующий символу объекта управления (светофор или изолированная путевая секция), показывающий, что программа находит­ся в режиме установки команды для этого объекта. Нажимается левая кнопка мыши. Затем курсор мыши подводится на конечную точку маршрута (напри­мер, символ светофора 42 или изолирующего стыка у этого светофора). Все символы объектов, входящих в выбранный маршрут, будут обведены рамками зеленого цвета. После этого нажимается правая кнопка мыши. В выпадающем меню выбирается команда УПБ и нажимается левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана монитора АРМ ДСП появляется команда УПБ Ч 42, курсор мыши автоматически перемещается к символу кнопки «Вы­полнить» (с желтой стрелкой на панели отдачи команд), ещё раз нажимается левая кнопка мыши. После этого появится диалоговое окно «Подтверждение ответственной команды», в котором будет расшифровка команды и символы двух кнопок «Подтвердить» и «Отменить». Все названия символов объектов, входящих в маршрут будут высвечиваться красным цветом, название символа светофора, ограждающего устанавливаемый маршрут - мигающим красным цветом. Символы кнопок в течение первых 10 сек. высвечиваются серым цве­том (это время нужно для чтения сообщения), затем их цвет сменится на чер­ный. Если команда введена ошибочно, курсором мыши выбирается и нажати­ем левой кнопки мыши отдается команда «Отменить». Команда на установку маршрута не будет передана на исполнение. Если надо отправить команду на исполнение, курсором мыши выбирается и нажатием левой кнопки мыши по­сылается команда «Подтвердить» (после смены цвета символов кнопок на чёр­ный). Только после этого команда на установку маршрута будет передана на исполнение. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Поездной маршрут замьжается, линии, отображающие путевые изолированные секции, участвующие в маршруте, высвечиваются зе­леным цветом, ножка символа светофора Ч изменяет цвет с белого на красный цвет, на светофоре Ч высвечивается запрещающее показание.

-   с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клави­атуре. В окне ввода команд набирается мнемоника команды, название на­чальной и конечной точек маршрута (УПБ Ч 42) и нажимается клавиша Enter на клавиатуре. После появления окна «Подтверждение ответственной команды» нажимается кнопка на клавиатуре и после перехода курсора мыши на символ кнопки «Подтвердить» нажимается клавиша Enter, если надо отправить команду на исполнение. Если команда была введена ошибоч­но и исполнение её не требуется, то после появления окна «Подтверждение ответственной команды» кнопка на клавиатуре не нажимается, а нажима­ется клавиша Enter. Заданная команда будет отменена.

В результате выполнения команды происходит перевод стрелок, вхо­дящих в маршрут. Поездной маршрут замыкается, линии, отображающие путевые изолированные секции, участвующие в маршруте, высвечивают­ся зеленым цветом, ножка символа светофора Ч изменяет цвет с белого на красный цвет, на светофоре Ч высвечивается запрещающее показание.

7.4.2.4.2 Установка маневрового маршрута до светофора с погасшим запрещающим показанием

-   помощью манипулятора «мышь»:

курсор мыши на экране монитора АРМ ДСП подводится на начальную точку маршрута (например, символ светофора М2, ограждающего устанав­ливаемый маршрут, или изолирующего стыка у этого светофора). Вокруг символа светофора или изолирующего стыка отобразится рамка зеленого цвета. Курсор изменяется на значок, соответствующий символу объекта уп­равления (светофор или изолированная путевая секция), показывающий, что программа находится в режиме установки команды для этого объекта. На­жимается левая кнопка мыши. Затем курсор мыши подводится на конечную точку маршрута (например, символ светофора 42 или изолирующего стыка у этого светофора). Все символы объектов, входящих в выбранный марш­рут, будут обведены рамками зеленого цвета. После этого нажимается правая кнопка мыши. В выпадающем меню выбирается команда УМД и нажимается левая кнопка мыши. В окне ввода команд в левом нижнем углу экрана мо­нитора АРМ ДСП появляется команда УМД М2 42, курсор мыши автома­тически перемещается к символу кнопки «Выполнить» (с желтой стрелкой на панели отдачи команд), ещё раз нажимается левая кнопка мыши. После этого появится диалоговое окно «Подтверждение ответственной команды», в котором будет расшифровка команды и символы двух кнопок «Подтвердить» и «Отменить». Все названия символов объектов, входящих в маршрут, будут высвечиваться красным цветом, название символа светофора, ограждающего устанавливаемый маршрут - мигающим красным цветом. Символы кнопок в течение первых 10 сек. высвечиваются серым цветом (это время нужно для чтения сообщения), затем их цвет сменится на черный. Если команда введена ошибочно, курсором мыши выбирается и нажатием левой кнопки мыши отда­ется команда «Отменить». Команда на установку маршрута не будет передана на исполнение. Если надо отправить команду на исполнение, курсором мыши выбирается и нажатием левой кнопки мыши посылается команда «Подтвер­дить» (после смены цвета символов кнопок на чёрный). Только после этого команда на установку маршрута будет передана на исполнение. В результате выполнения команды происходит перевод стрелок, входящих в маршрут. Ма­невровый маршрут замыкается, линии, отображающие путевые изолирован­ные секции, участвующие в маршруте, высвечиваются жёлтым цветом, ножка символа светофора М2 изменяет цвет с белого на красный цвет, на светофоре М2 высвечивается запрещающее показание.

- с помощью клавиатуры:

для активизации окна ввода команд нажимается клавиша F12 на клави­атуре. В окне ввода команд набирается мнемоника команды, название на­чальной и конечной точек маршрута (УМД М2 42) и нажимается клавиша Enter на клавиатуре. После появления окна «Подтверждение ответственной команды» нажимается кнопка на клавиатуре и после перехода курсора мыши на символ кнопки «Подтвердить» нажимается клавиша Enter, если надо отправить команду на исполнение. Если команда была введена ошибоч­но и исполнение её не требуется, то после появления окна «Подтверждение ответственной команды» кнопка на клавиатуре не нажимается, а нажима­ется клавиша Enter. Заданная команда будет отменена.

В результате выполнения команды происходит перевод стрелок, входя­щих в маршрут. Маневровый маршрут замыкается, линии, отображающие путевые изолированные секции, участвующие в маршруте, высвечиваются жёлтым цветом, ножка символа светофора М2 изменяет цвет с белого на красный цвет, на светофоре М2 высвечивается запрещающее показание.

Примечание: если в процессе задания команд потребуется очистить окно ввода команд, курсор мыши подводится на символ мусорного совка и веника на панели отдачи команд и нажимается левая кнопка мыши.
