6 Автоматизированное рабочее место электромеханика (FEU)

6.1 Ведение

FEU951 - АРМ электромеханика представляет собой программное обес­печение, предназначенное для управления, наблюдения за работой, обнару­жения неисправностей и тестирования центральногр процессора IPU.

В данном разделе описана система FEU, ее различные функциональные возможности исключительно с точки зрения пользователя. Предполагается, что пользователь знаком с работой центрального процессора IPU и операци­онной системой Microsoft Windows NT.

6.2 Запуск программы FEU

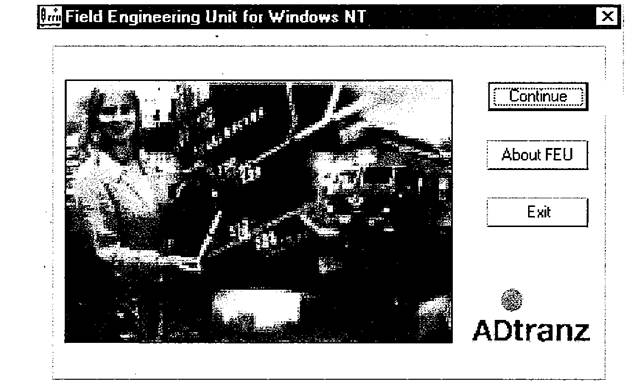

При запуске программы FEU появляется диалог приветствия (если была произведена соответствующая установка программы). В противном случае АРМ электромеханика запускается простым открытием окна FEU.

6.2.1 Диалог приветствия

Для просмотра информации о программе пользователю необходимо нажать кнопку About FEU (О программе FEU). При этом запускается диалог About FEU.



Для открытия окна FEU необходимо нажать кнопку Continue (Продол­жение). Для прекращения работы и выхода из программы FEU необходимо нажать кнопку Exit (Выход).

6.2.2 О программе FEU

Окно содержит информацию о программе FEU, включая номер версии, размер имеющейся оперативной памяти, объем свободного дискового пространства.

About FEU

Г^J f

-FEU950'FieldEngineeringJUnit,for Jhe IPU950,^         ^ _r

Product Version • 3 2 ' Rle Version" " 3.2 009 -Release ,

⁴ S ubve;sion _ /GB.06 000 ', ^ - Compiled' * Sun Jun 1810 34-05 2000

,       hi^procluct^is'licenced to fl      J ^ADTRAJ'^ INTERNAL USE ОЩ!/ _ _

Operating-system: ^ Windows I^T-^ Available memory        JS4948 KB ^

Compiled for :      Win32,API Available hard disk space : j 60160S KB free onD

This softvvare product is^ pro^ected by copyrigh^ laws and Гn^ernatюna^ copyпght ^rea^les; as well as other - intellectual property laws and. treaties; All title and copyright in.and to the software product are owned by; ABB Daimler-Benz Transportation Signal AB and shall remain the sole property of the aforementioned entity.

6.2.3 Подготовка к работе с программой

Для начала работы с программой FEU необходимо выполнить следую­щую последовательность действий:

-    из панели инструментов запустить диалог Add IPU (Добавление IPU) и добавить соответствующий центральный процессор в перечень IPU (если это необходимо);

-  из перечня IPU на панели инструментов FEU выбрать (путем нажатия на кнопку) нужный IPU и открыть окно этого центрального процессора;

-   из окна выбранного IPU установить связь между IPU и FEU путем нажа­тия кнопки Connect (Соединить).

Если IPU и FEU не были предварительно подготовлены к работе, то необ­ходимо передать системные файлы в EPU и вспомогательные файлы от IPU к FEU, использовав диалог File Transfer. (Передача файлов).

6.2.4 Главное окно программы FEU

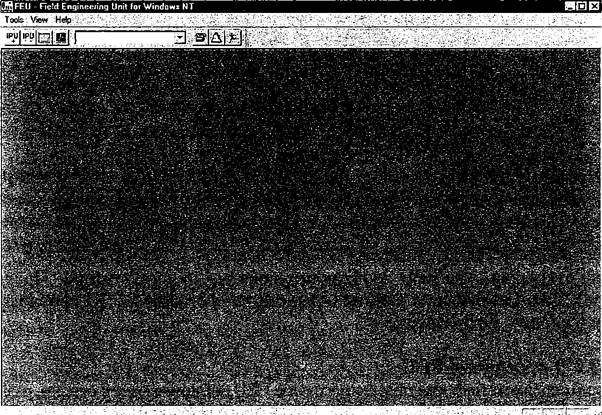

FEU - Field Engineering Unit for Windows NT

Tools View Help

Меню может использоваться как альтернатива панели инструментов. Для просмотра информации о FEU, выбора пункта About FEU из справочного меню и запуска диалога About FEU.

Панель инструментов программы FEU



Функциональное назначение кнопок панели инструментов:

Добавить центральный процессор в перечень IPU. Запускает диалог

Добавление IPU. IPU

Удалить центральный процессор из перечня IPU. Запускает диалог Удалить IPU.



Просмотр и установка свойств FEU. Открывает окно настройки

FEU.



Просмотр и установка даты и времени FEU. Запускает стандартное окно установки даты и времени.



Просмотр перечня IPU. Пользователь выби­рает необходимый IPU (путем нажатия на название нужного IPU в перечне) и открывает окно этого центрального процессора.



Просмотр сообщений, посланных и полученных FEU*. Открывает окно сообщений.



Просмотр и удаление сообщений о сбоях (неисправностях), пришед­ших от всех центральных процессоров. Открывает окно сигналов о неис­правностях (алармов).



Прекращение работы и выход из программы FEU. Если IPU не отсо­единены, пользователя попросят подтвердить их отсоединение.

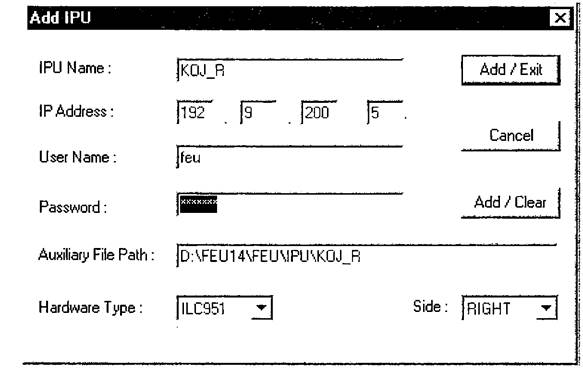

Это окно используется для добавления центрального процессора в пере­чень IPU.

Примечание: каждый IPU имеет сокращенное название и индивидуальный IP адрес.

Пользователь вводит имя IPU и IP (Internet protocol) адрес; выбирает тип Ebilock, а также производит выбор стороны ЦП (какой процессор левый или правый будет работать в оперативном режиме, а какой - в резерве). Если это необходимо, пользователь изменяет путь к вспомогательному файлу. Дан­ная опция может быть установлена в окне настроек FEU.

Пользователь вводит свое идентификационное имя и пароль. По его же­ланию, ввод пароля может быть отложен до момента доступа к центрально­му процессору.

Примечание: кнопки в диалоге имеют функциональное значение, соот­ветствующее надписи:

•  Для очистки окна необходимо нажать кнопку Clear (Очистить);

•   Для добавления центрального процессора и очистки окна, необходимо нажать кнопку Add Another. (Добавить еще);

•   Для добавления центрального процессора и выхода из этого окна, необ­ходимо нажать кнопку ОК.

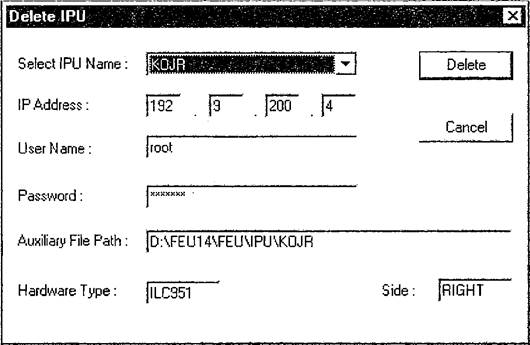

Используя это окно, можно удалить центральный процессор из перечня IPU, выбрав (путем нажатия) необходимый IPU из представленного пере­чня. В окне будут представлены IP адрес, имя пользователя, путь к вспомо­гательному файлу, тип Ebilock и сторона ЦП (левая или правая). Для уда­ления выбранного IPU необходимо нажать на кнопку Delete (Удалить). Это необходимо, когда IPU отсоединен.

6.2.4.3 Настройка FEU

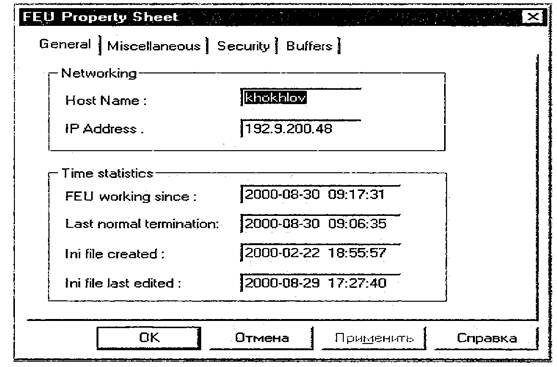

Окно используется для просмотра и установки свойств FEU. Оно содер­жит четыре листа. Первый лист содержит информацию общего характера и не позволяет ее изменять.

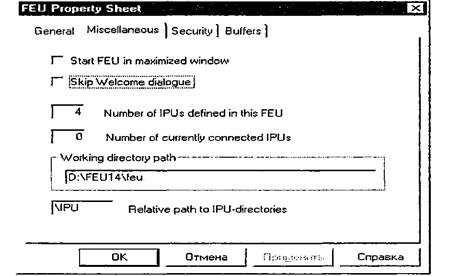

Второй лист содержит дополнительную информацию и позволяет изме­нить режим запуска программы.



Третий лист позволяет настроить функции авторизованного доступа для различных функций программы.

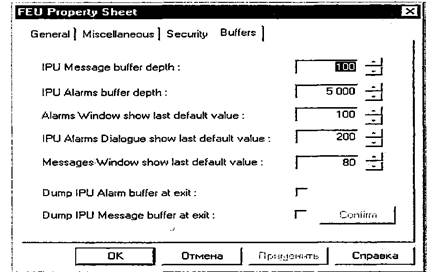

Четвертый лист позволяет изменить параметры буферов, включить режим автоматической подготовки дампов(записи содержимого оперативной памяти в дисковый файл для последующего анализа) при завершении программы.



В окне сообщений пользователь может просматривать сообщения, пос­ланные и полученные АРМом электромеханика.

В окне представлена следующая информация:

-   общее количество посланных сообщений;

-   общее количество полученных сообщений;

-   количество полученных сообщений с «алармами» ("Alarms");

-    количество полученных сообщений о «Состоянии системы» ("System Status");

-   максимальное количество сообщений;

-   общее количество ошибок соединения.

Сообщения отображаются в хронологическом порядке. Новые сообще­ния отображаются динамически. Для каждого сообщения последователь­ность отображения по колонкам следующая:

-   тип (посланное или полученное);

-   идентификационный номер;

-   код;

-  длина в байтах;

-   имя компьютера (IPU или FEU);

-   дата отправления сообщения;

-   время отправления сообщения;

-   описание.

Для отображения сообщений в порядке, обратном хронологическому, необходимо нажать кнопку Add at Тор. Для отображения сообщений в хронологическом порядке необходимо нажать кнопку Add at Bottom. Для просмотра сообщений в исходном формате пользователь должен два раза нажать на тип (посланное или полученное). Таким образом, запускается окно данных исходного формата.

Окно используется для просмотра сообщений в исходном (необработан­ном) формате. В окне представлены идентификационный номер (Message Id) и индекс (Index) - номер сообщения в очереди (до 50 сообщений может находиться одновременно в очереди, нулевое сообщение - самое старое). Для каждого байта в окне представлены заголовок сообщения (Message Header) и тело сообщения (Message Body). Колонки содержат следующую информацию:

-   байтовое смещение;

-   содержимое в десятичном формате;

-   содержимое в шестнадцатеричном формате;

-   содержимое в двоичном формате;

-   содержимое в формате ASCII.

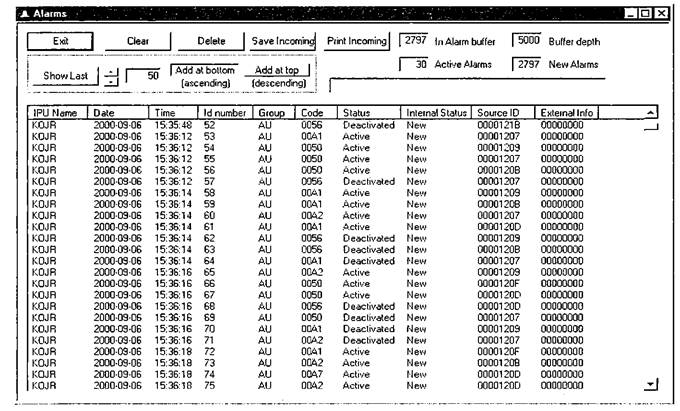

Окно предназначено для просмотра и удаления алармов ото всех IPU.

Информация, содержащаяся в окне: общее количество алармов, коли­чество алармов в состоянии "active"H максимальное количество алармов.

Максимальное количество алармов устанавливается в настройках FEU. Алармы представлены в окне в хронологическом порядке. Входящие алар- мы отображаются динамически (если IPU подсоединен). Для каждого алар- ма представлена следующая информация:

-   имя IPU (Host IPU);

-   дата и день получения аларма FEU (Date);

-   время получения аларма FEU (Time);

-   идентификационный номер (Id-num..);

-   группа (Group);

-   код в шестнадцатеричном формате (Code);

-   статус (см.ниже) (State);

-   внутренний статус (см. ниже) (Internal status);

-   источник идентификации в шестнадцатеричном формате (Src ID);

-   внешняя информация в шестнадцатеричном формате (Ext.Info);

-   классификация (classification);

-   функция, генерируемая аларм (function which generated the alarm).

Статус аларма может быть:

-   Active (активный, постоянный);

-   Deactivated (прекращающийся);

-   Pulse (пульсирующий).

Внутренний статус аларма может быть одним из следующих:

-    Active/Deactivated (постоянный/прекращающийся) - отнесенный FEU к алармам в состоянии "active", когда получен соответствующий аларм в состоянии "deactivated";

-   Old (старый) - отнесенный FEU к алармам, которые были запротоколи­рованы перед тем, как было установлено соединение с IPU, независимо от их исходного статуса, поскольку их текущий статус не определен;

-    Acknowledged (подтвержденный) - отнесенный FEU к алармам, кото­рые были подтверждены;

-    New (новый) - отнесенный FEU к алармам, которые еще не были пред­ставлены в окне алармов IPU;

-    Known (известный) - отнесенный FEU к алармам, которые были пред­ставлены в окне алармов IPU и которые не отнесены к "active/deactivated", "old" или "acknowledged".

Действия с алармами:

-   для удаления всех подтвержденных алармов (Acknowledged status) поль­зователю необходимо нажать на кнопку Delete (Удалить). Эта операция не может быть отменена;

-    для отображения только последних алармов пользователю необходимо нажать на кнопку Show Last (Показать последние). Пользователь может установить число алармов, которые могут отображаться в окне при нажа­тии на эту кнопку. Число алармов устанавливается в настройках FEU. На­пример, можно просмотреть последние 10 алармов, а можно установить и 2000 последних алармов;

-   для просмотра описания аларма необходимо два раза нажать на имя IPU. Для этого требуются текущие вспомогательные файлы;

-   для распечатки поступающих алармов динамически пользователь может нажать на кнопку Print Incoming (печать входящих). Это дополнительная функция.

6.2.5 Главное окно IPU

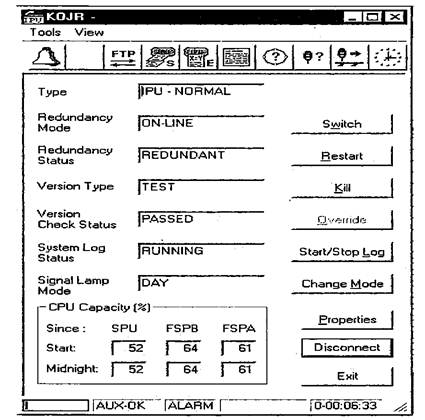

Окно содержит следующую информацию:

Примечание: Если центральный процессор IPU не подсоединен к АРМу электромеханика, в окне появится только надпись NOT CONNECTED (не подсоединен).

-   Type (IPU)- тип центрального процессора;

-  Redundancy mode (NOT CONNECTED, ON-LINE or STAND-BY) -состоя­ние системы (HE ПОДСОЕДИНЕН, ОПЕРАТИВНОЕ РЕЗЕРВИРОВАНИЕ);

-   Configuration Status (REDUNDANT or STAND-ALONE)- межмашинная связь (С РЕЗЕРВИРОВАНИЕМ или ОДИНОЧНЫЙ);

-     Version Type (DELIVERED or TEST) - тип версии (РАБОЧАЯ или ТЕСТОВАЯ);

-    Version Check Status (PASSED, FAILED or OVERRIDDEN) - проверка версий (ВЫПОЛНЕНА, ПРОШЛА НЕУДАЧНО, ОТМЕНЕНА);

-     System Log Status (RUNNING or STOPPED) - состояние системного журнала (ЗАПУЩЕН или ОСТАНОВЛЕН);

-     Signal Lamp Mode (DAY or NIGHT) - режим День/Ночь (ДЕНЬ или НОЧЬ);

-   CPU Capacity - загрузка ЦП в % (загрузка SPU, FSPA, FSPB);

-  Индикатор новых алармов (ALARM или нет алармов). Надпись ALARM появляется в случае поступления нового аларма и при этом окно алармов не открыто.

Меню

Меню может использоваться вместо панели инструментов.

QgJ View IPU Alarms

Properties

Exit                                            !

Если пользователь хочет, главное окно IPU может появляться на экране поверх других окон, для этого необходимо войти в меню View и выбрать в нем опцию Topmost.

Tools ЩЩ

Д: * Toolbar                j v> Status Bar

j Topmost

Функциональные действия в окне:

Примечание. Каждый центральный процессор с резервированием счита­ется как отдельный IPU.

Для просмотра и установки свойств IPU пользователю необходимо в меню Tools выбрать пункт Properties. При выборе этого пункта открывает­ся окно настроек IPU- IPU Property Sheet.

Примечание. Описанные ниже кнопки используются согласно содержанию:

-   для подсоединения центрального процессора пользователю необходимо нажать на кнопку Connect (Подсоединить). Если вспомогательные файлы не были переданы из центрального процессора на АРМ электромеханика, перед пользователем появится диалог с вопросом о передаче этих файлов;

-    для отсоединения центрального процессора пользователю необходимо нажать на кнопку Disconnect (Отсоединить). Это необходимо делать только в случае, когда IPU подсоединен.

Примечание. Описанные ниже кнопки используются согласно содержанию:

-   для прекращения попыток подсоединения к IPU (неуспешных), пользо­вателю необходимо нажать на кнопку Stop Trying (прекратить попытки);

-   для выхода из окна необходимо нажать кнопку Exit (выход). Все после­дующие требования относятся только к подсоединенному IPU;

-    для переключения режима День/Ночь необходимо нажать на кнопку Change Mode (переключить режим);

-   для запуска или остановки Системного журнала необходимо нажать на кнопку Start/Stop Log (запустить/остановить);

-    для отмены проверки версии необходимо нажать на кнопку Override (Отменить). Это возможно только в тестовой версии программного обеспе­чения АРМа электромеханика;

Примечание. Если IPU находится в режиме on-line , т.е. соединен:

-  для переключения IPU вручную необходимо нажать кнопку Switch (Пе­реключить). IPU остановится в управляемом режиме и переключится в ре­жим резервирования stand-by. Из режима резервирования IPU снова может быть переключен в режим on-line (оперативный);

-   для переключения центрального процессора, например, с левой стороны на правую и перезагрузки оперативной стороны (режим on-line), необходимо нажать кнопку Restart (Перезагрузить). IPU остановится в управляемом ре­жиме и переключится в режим резервирования stand-by. IPU, находившийся до этого в резерве, наоборот, переключится в режим on-line. Пользователь должен быть особенно внимателен при использовании этой функции.

Примечание. Следующая функция используется только в режиме Stand-alone:

-  для неконтролируемого перезапуска при сбое необходимо нажать кноп­ку Kill. IPU немедленно остановится и перезапустится. Пользователь дол­
жен быть особенно внимателен при использовании этой функции.

Примечание. Если требуется неконтролируемый перезапуск в системе с резервированием, то выполняются следующие действия:

-   IPU находится в режиме on-line: IPU немедленно остановится и переза­пустится как резервный в режиме stand-by. Резервный IPU (в данном случае не полностью обновленный), переключится в режим on-line;

-   IPU находится в режиме stand-by: IPU немедленно остановится и пере­запустится.

Настройка IPU

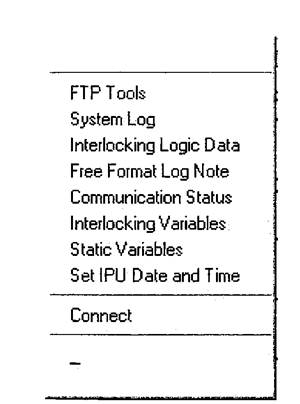

Функция используется для просмотра и установки настроек IPU.



просмотр и подтверждение алармов, приходящих от IPU. Запускает

окно сигналов о неисправностях (алармов)- Alarm dialogue.





передача файлов к и от центрального процессора. Запускает окно передачи файлов - File Transfer dialogue.

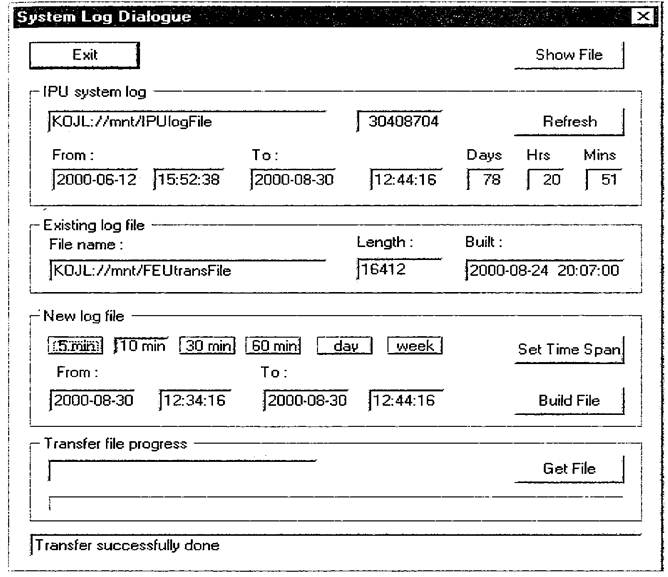

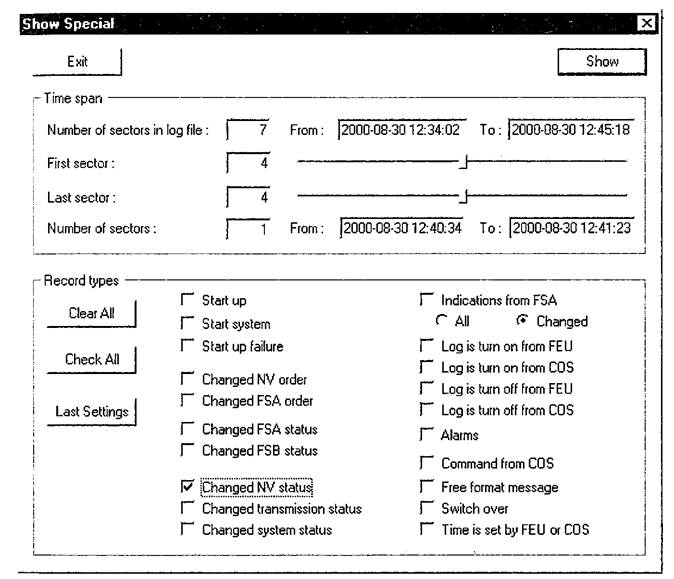

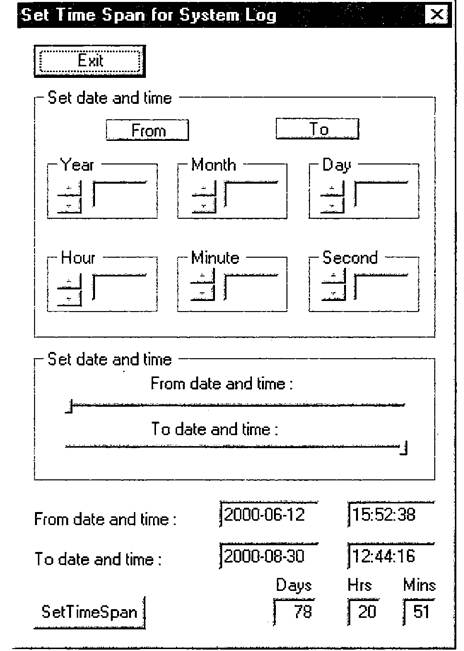

просмотр записей Системного журнала IPU. Запускает окно Сис­темного журнала - System Log dialogue.

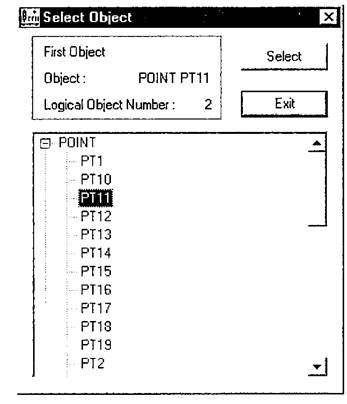

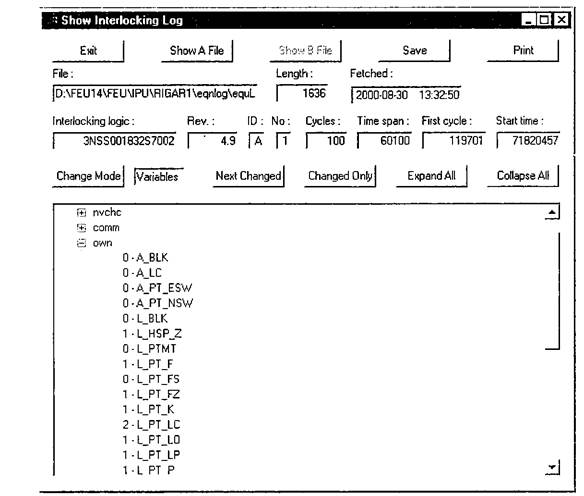

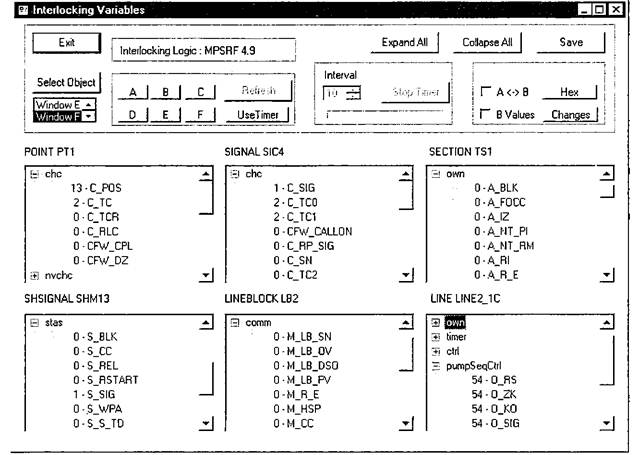

просмотр значений переменных централизации для логических объ­ектов в течение выполнения логики централизации. Запускает окно прото­кола работы уравнений - Interlocking Variables Log dialogue.

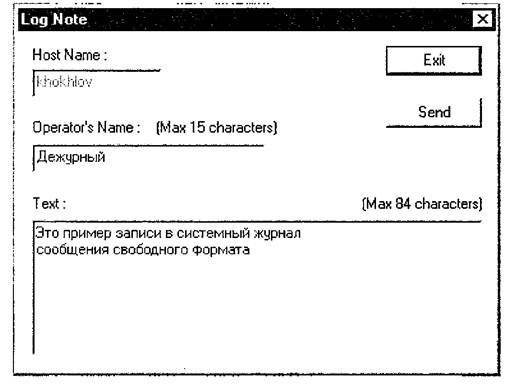

ввод примечаний свободного формата в системный регистрацион­ный файл. Запускает окно примечаний свободного формата - Log Note dialogue.

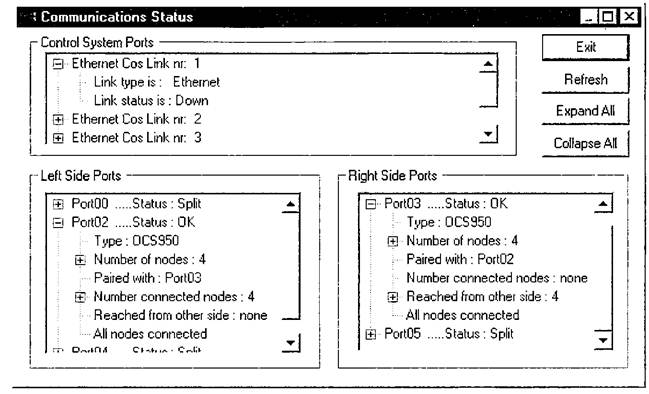

просмотр информации о состоянии передачи IPU. Запускает окно состояния передачи - Communications Status dialogue.

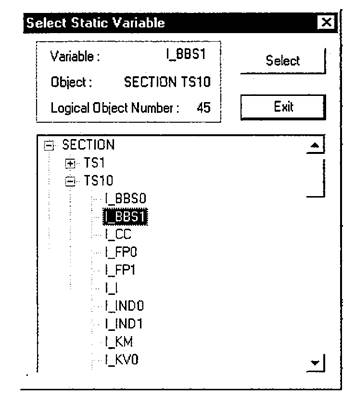

^т ' I просмотр значений переменных централизации для объектов во вре­мя работы логики централизации. Запускает окно переменных централиза­ции - Interlocking Variables dialogue.

л л

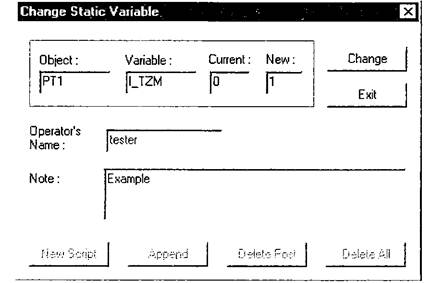

просмотр и изменение данных о станционных объектах. Запускает окно статических переменных - Static Variable dialogue.

л * л

: &

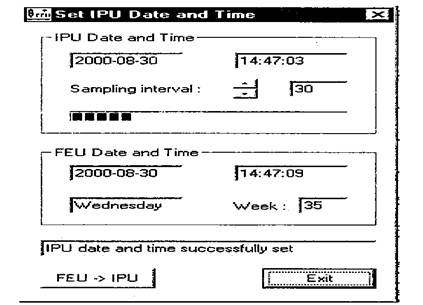

просмотр и установка даты и времени IPU. Запускает окно даты и времени центрального процессора - IPU Date and Time dialogue.

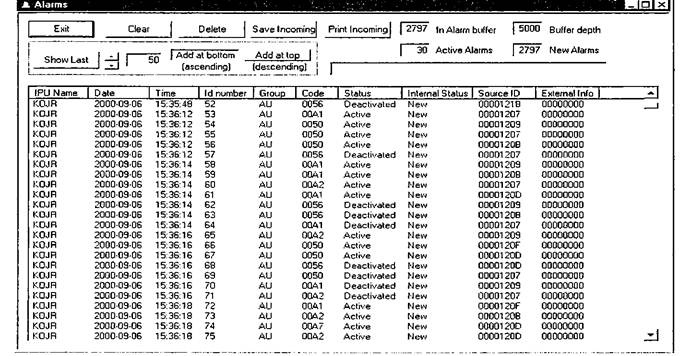

Окно алармов используется для просмотра и подтверждения алармов от IPU.

Примечание. Требуются текущие вспомогательные файлы.

Окно содержит следующую информацию: общее количество алармов, ко­личество алармов IPU, в том числе алармы IPU в состоянии "New"(HOBbift), "Active" (активный, постоянный) и "Ри1$е"(пульсирующий).

Алармы представлены в окне в хронологическом порядке. Входящие алармы отображаются динамически (если IPU подсоединен). Для каждого аларма представлена следующая информация:

-   описание - Description;

-   дата и день поступления аларма на FEU - Date;

-   время поступления аларма на FEU - Time;

-   статус (см. ниже) - Status;

-   источник идентификации в шестнадцатеричном формате -Source ID;

-   внешняя информация в шестнадцатеричном формате - External Info;

-   классификация - classification (Class);

-      функция, генерируемая аларм -function which generated the alarm (Function Specification);

-   группа - Group;

-   код в шестнадцатеричном формате - Code;

-   идентификационный номер - ID number.

Статус аларма может быть одним из следующих:

-   Active (активный, постоянный);

-   Deactivated (прекращающийся);

-   Pulse (пульсирующий);

-   Active/Deactivated (постоянный/прекращающийся) - отнесенный FEU к алармам в состоянии "active", когда получен соответствующий аларм в состоянии "deactivated";
Old (старый) - отнесенный FEU к алармам, которые были запротоколи­рованы перед тем, как было установлено соединение с IPU, независимо от их исходного статуса, поскольку их текущий статус не определен;

-    Acknowledged (подтвержденный) - отнесенный FEU к алармам, кото­рые были подтверждены;

-    New (новый) - отнесенный FEU к алармам, которые еще не были пред­ставлены в окне алармов IPU.

Подтверждение алармов:

Для выбора границ подтверждаемых алармов пользователю необходимо нажать кнопку ALL (Все) или SELECT (Выбор). Если нажата кнопка Select, будут подтверждены только выбранные алармы. Для подтверждения выбран­ных алармов необходимо нажать кнопку Acknowledge (Подтвердить).

Для выбора аларма необходимо выделить его мышкой.

Для подтверждения аларма необходимо нажать кнопку Acknowledge (Подтвердить). Обратная операция невозможна.

Примечание. Могут быть подтверждены только алармы, имеющие статус "deactivated", "pulse", "active/deactivated" или ⁴old". Однажды подтвержден­ный аларм может быть удален. Нужно быть внимательным при подтвержде­нии алармов, т.к. подтверждая аларм, его уже нельзя исправить.

Выбор способа отображения алармов.

Пользователь может выбрать способ отображения алармов, когда алармы классифицируются или обновляются. Для выбора порядка, в котором алар­мы будут отображаться, необходимо нажать на кнопку Add at top (Алармы будут располагаться по возрастанию) или кнопку Add at bottom (Алармы будут располагаться по убыванию).

Для разрешения или отмены динамического отображения поступающих алармов необходимо нажать на кнопку Hide Incoming (Скрыть поступаю­щие алармы). Если эта кнопка нажата, динамическое отображение алармов будет отменено, в противном случае - разрешено.

Примечание. Если динамическое отображение алармов отменено, поль­зователь должен периодически нажимать на кнопку Refresh (Обновить) для обновления алармов и просмотра новых поступивших алармов.

Для исключения/включения алармов в соответствии с их статусом поль­зователю необходимо нажать на кнопку, соответствующую статусу аларма. Если нажата, например, кнопка New, все алармы, имеющие этот статус, бу­дут исключены, в противном случае - включены.

Сортировка и обновление алармов.

Для выбора параметров, по которым необходимо отсортировать алармы, пользователю необходимо нажать на соответствующий заголовок (напри­мер, отсортировать по классификации - нажать на "Classification"). Алар­мы в окне будут отсортированы по выбранному параметру.

Для обновления алармов необходимо нажать на кнопку Refresh (Обно­вить).

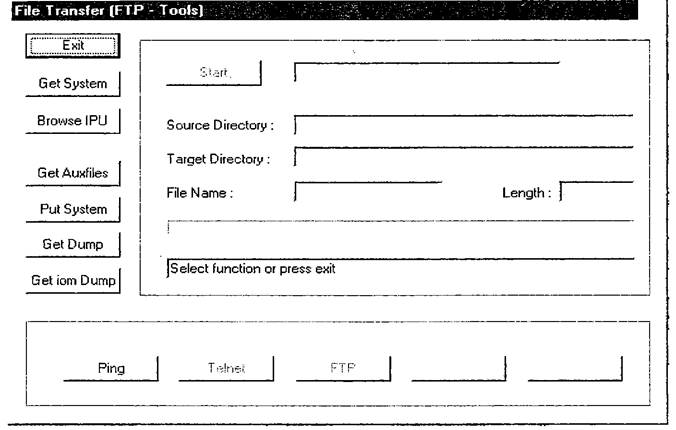

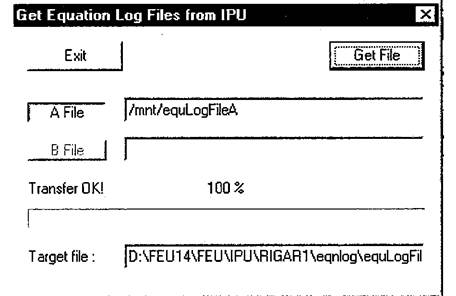

Окно используется для передачи файлов к и от центрального процессора и для проверки состояния соединения с IPU.

Примечание. Каждый IPU в конфигурации с резервированием считается как отдельный IPU.

Для передачи системных файлов в центральный процессор необходимо вначале нажать на кнопку Put System для запуска. Это требование спра­ведливо, если данный IPU находится в резерве и отсоединен. Для передачи вспомогательных файлов из центрального процессора необходимо вначале нажать на кнопку Get Auxfiles для запуска. Для передачи dump файлов из центрального процессора необходимо вначале нажать на кнопку Get Dump для запуска.

Примечание. Для выполнения вышеуказанных действий пользователю необходимо ввести свое имя и пароль, если это не было сделано предвари­тельно. Процесс передачи файлов отобразится в окне. Путь к файлам может быть установлен в настройках IPU.

Для запуска/остановки проверки состояния соединения с IPU необходимо нажать на кнопку Ping IPU/Stop Ping. В окне отобразится процесс проверки и количество посланных и полученных сигналов.
Окно используется для просмотра записей системного журнала IPU. За­писи системного журнала передаются в АРМ электромеханика в виде секто­ров файлов протоколов.

Окно содержит следующую информацию:

-   имя IPU- IPU name, путь доступа - file path, имя файла - file name;

-   длина в байтах - length;

-   дата и время запуска (если IPU подсоединен и работает в режиме on­line) - start date and time;

-   дата и время остановки (если IPU подсоединен и работает в режиме on­line)- end date and time;

-    интервал в днях, часах и минутах (если IPU подсоединен и работает в режиме on-line) - length in days, hours, and minutes.

Также в окне представлена информация о существующем файле прото­кола (если он имеется):

-   имя IPU- IPU name, путь доступа - file path, имя файла - file name;

-   длина в байтах - length или пробел (если нет файла);

-   время и дата создания - date and time built (или сообщение, если нет файла).

Выбор нового временного интервала журнала.

Для установки нового временного интервала журнала пользователю не­обходимо нажать на соответствующую кнопку или установить временной интервал (Set Time Span). Нажатие кнопки открывает окно временного ин­тервала (Time Span dialogue). Временной интервал отобразится.

Для создания нового логического файла необходимо нажать на кнопку Build File (Создать файл). Это требуется, если IPU подсоединен и работает в режиме on-line. Результат создания файла будет представлен в окне.

Примечание. Записи сгруппированы в сектора фиксированной длины. Поэтому фактический временной интервал журнала может быть больше, чем интервал, установленный пользователем.

Передача и просмотр файлов журналов.

Для передачи файлов из IPU пользователю необходимо нажать на кноп­ку Fetch File. Это требуется, если IPU подсоединен и работает в режиме on-line. В окне будут представлены путь доступа и имя файла, а также ре­зультат передачи файла. Путь доступа и имя могут быть установлены в на­стройках IPU.

Для просмотра логического файла системного журнала пользователю необходимо нажать на кнопку Show. Это необходимо, если файл журнала представлен на FEU. При этом открывается окно Системного журнала.

Другие действия.

Примечание: нижеперечисленные кнопки используются согласно контек­сту и доступны только в on-line режиме работы IPU:

- для обновления информации в системном журнале пользователю необ­ходимо нажать на кнопку Update. IPU должен быть подсоединен.

Для передачи из центрального процессора вспомогательных файлов в ис­ходном формате необходимо нажать на кнопку Get Raw. IPU должен быть отсоединен. В окне будут представлены путь доступа и имя файла, а также результат передачи файла. Путь доступа и имя могут быть установлены в настройках IPU.

Системный журнал нельзя просмотреть в своем исходном формате, ис­пользуя окно системного журнала.

Окно используется для установки временного интервала системного жур­нала.

Для установки начального времени необходимо нажать кнопку From. Для установки конечного времени необходимо нажать кнопку То.

Пользователь выбирает год (Year), месяц (Month), день (Day), час (Hour), минуты (Minute), секунды (Second) нажатием на соответствую­щие кнопки в верхней половине окна или, используя шкалу даты и времени, в нижней части окна. Установленные пользователем значения будут пред­ставлены в окне.

Для установки нового временного интервала системного журнала необ­ходимо нажать на кнопку SetTimeSpan.

6.2.8.2 Окно системного журнала

System Log Window -> IPU: KOJL

File Edit Help

е£|и| тЩ fl| ЛшмИГ] I



Cliancjucl FS Л status Cycle Time A: IPU Object number 00000004 0000002C 0000003 6 00000038 0000003 A OOOOOOD6 OOOOOOD8 OOOOOOE3 <EHD OF RECORIO Alarms T Scamp

2000-08-30 12:40:33 2000-08-30 12:40:33 2000-08-30 12:40:33 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 <EHD OF REC0RD> AJLatnis T Scamp

2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 2000-08-30 12:40:34 <EHD OF RECOW»

External Name

PM_15

IIS_1

HS_3

IIS_5

MS_7

LSI

_nv3h_108_0 nvsh 19 0

Code

00000013

00000012

00000013

0000000D

OOOOOOOE

OOOOOOOD

OOOOOOOE

Code

OOOOOOOD OOOOOOOE OOOOOOOD OOOOOOOE OOOOOOOD OOOOOOOE 000000Э9

Stacus (dec.) 00000000 00000000 00000000 00000000 00000000 00000001 00000001 00000001

2000-08-30 12:40:34

Add Info 00000000 00000000 00000000 00000000 00000000 00000000 00000000

2000-08-30 12:40:34

Src ID

00120015

00120015

00120017

00120017

00120019

00120019

00000000



Меню

Выпадающие меню File и Edit могут использоваться вместо панели инс­трументов.

Окно содержит следующую информацию:

Сектора системного журнала представлены в виде списка секторов. Сек­тора различаются по времени и дате их начала.

Записи представлены в хронологическом порядке. Каждая запись начина­ется со строки, выполненной полужирным шрифтом, и заканчивается стро­кой <END OF RECORD> (сКОНЕЦ ЗАПИСИ>).

&\Ы\        flfcl^l П-]

Функциональное назначение кнопок:



открыть файл, содержащий предварительно сохраненные записи. Открывается стандартное окно Windows.

сохранить текущие записи в файл. Запускается стандартный диалог

Windows Сохранить как - Save As.



печать текущих записей. Запускается стандартное окно печати Windows.

предварительный просмотр перед печатью. Запускается стандарт­
ная Windows функция предварительного просмотра.

поиск текущих записей. Запускается стандартное Windows окно поиска.

продолжить поиск текущих записей. Запускается стандартное Windows окно продолжения поиска.

^ просмотр записей за определенный временной интервал и/или опре­деленных типов. Запускается окно Show Special (Показать определенные записи).



s^j просмотр списка секторов. Пользователь мо­жет выбрать (выделив мышкой) сектор для просмотра записей в этом секторе.

6.2.8.2.1 Дополнительное (встроенное) окно системного журнала



Окно используется для просмотра записей за определенный временной интервал и/или определенных типов. В окне представлены количество сек­торов системного журнала и их временные интервалы.

Для установки нового временного интервала используется шкала даты и времени в правой части окна. В окне будет представлен номер первого и последнего сектора заданного временного интервала, а также количество секторов в новом временном интервале. Для выбора или отмены определен­ного типа записи системного журнала пользователю необходимо мышкой установить флажок в соответствующем квадратике. (В квадратике появит­ся «галочка»). Для выбора/отмены всех типов записей системного журна­ла пользователю необходимо нажать на кнопки соответственно Mark АН/ Empty All. Для просмотра записей выбранного временного интервала или определенного типа (ов) необходимо нажать на кнопку Create Log.

6.2.9 Окно протокола переменных централизации

ш

Окно используется для просмотра значений переменных централизации логических объектов в процессе выполнения логики централизации (прото­кол работы уравнений). Значения переменных передаются на АРМ электро­механика в виде файлов протоколов.

Примечание: требуются текущие вспомогательные файлы.

Создание нового файла протокола.

Пользователь может выбрать один (First Object) или два (Second Object) объекта нажав на кнопку «Выбрать объект» (Select Object). Свое окно по­явится для каждого объекта. Для каждого объекта в окне появятся группа объекта, имя и номер логического объекта.

Пользователь может установить временной интервал для нового файла протокола, перемещая движок по шкале или выбирая интервал путем нажа­тия на кнопку Manual (Вручную).

Для создания нового файла протокола в IPU необходимо нажать на кнопку Start Logging (Запуск протоколирования). При этом центральный процессор должен быть подсоединен и работать в режиме on-line. В окне отобразятся про­цесс создания файла протокола и результат. Для окончания неопределенного временного интервала необходимо заново нажать на кнопку Start Logging.

Передача и просмотр файлов журналов.

Для передачи из центрального процессора файлов журналов необходимо нажать на кнопку Fetch EqL File. Это необходимо, если центральный про­цессор подсоединен и работает в режиме on-line. Запустится окно Get File.

Для просмотра файлов журнала необходимо нажать на кнопку Load Eql File. Это необходимо, если файл журнала находиться на АРМе электроме­ханика. Запустится окно Show File.

6.2.9.1 Окно выбора объекта

Окно используется для выбора объекта. В окне представлен список групп объектов. Пользователь может выбрать мышкой соответствующую группу. После этого в окне появится перечень объектов, принадлежащих этой группе. Пользователю необхо­димо выбрать нужный объект при помощи мыши. После этого в окне появится информация: группа объек­та, имя и логическое имя объекта.

Для выбора объекта пользова­телю необходимо нажать кнопку Select (Выбрать).

6.2.9.2 Окно передачи файла



Окно используется для передачи файлов протоколов из центрального про­цессора. Путь доступа к файлам показан в окне. Он может устанавливаться в настройках IPU. Для выбора файлов протоколов типа А или В необходимо

нажать на соответствующую кнопку A-Side или B-Side. В окне появятся путь доступа и имя файла. Они могут быть установлены в настройках IPU. Для пе­редачи файлов протоколов из IPU пользователю необходимо нажать на кноп­ку Get File. Процесс передачи файлов и результат отобразятся в окне.

6.2.9.3 Окно протокола уравнений

Окно используется для просмотра файлов протоколов уравнений. В окне представлена следующая информация:

-     путь доступа и имя файла (или сообщение об ошибке, если файл не найден);

-   длина файла в байтах;

-   дата и время передачи файла из IPU;

-   идентификационный номер протоколов;

-   номер версии протоколов уравнений;

-   тип файлов протоколов А или В;

-   количество логических объектов (1 или 2);

-   количество циклов;

-   временной интервал в миллисекундах;

-   номер первого цикла;

-   временной интервал первого цикла в миллисекундах;

-   режим отображения (циклический или режим переменных).

Для просмотра файлов протоколов пользователю необходимо нажать на кнопку Load A File или Load В File , в зависимости от того какое значе­ние А или В нужно посмотреть. Ниже представлен рисунок окна протокола уравнений - циклический режим.

1 Show Interlocking Log



Show A File



File:                                    Length:

|D:\FEU14\FEU\IPU\RIGAR1 \eqnlog\equL |



Rev.: ID : No: Cycles: Time span: First cycle:

| IS |A fT | 100 | 60100 |



Change Mode | |Cycles     Next Changed| Changed Onlyj Expand All | Collapse All j



В циклическом режиме значения в окне представлены цикл за циклом. Перечень циклов представлен в хронологическом порядке. Необходимо на­жать на соответствующий (ую):

-   цикл для просмотра перечня объектов;

-   объект для просмотра перечня групп переменных;

-   группу переменных для просмотра переменных.

Для каждого цикла отображается номер цикла и временной интервал (в миллисекундах). Для каждой переменной отображается старое значение, новое значение и имя переменной.

Примечание: переменные статической группы "static" включены только в первый цикл. В любом данном цикле переменная может изменяться неод­нократно. Таким образом, старое и новое значения могут быть одинаковыми.



В режиме переменных "Variables" значения в окне представлены попеременно. Показан перечень объектов. Необходимо нажать на соответствующий (ую):

-   объект для просмотра перечня групп переменных;

-   группу переменных для просмотра переменных;

-   переменную для просмотра циклов.

Для каждой переменной в окне показано новое значение и имя перемен­ной. Для каждого цикла в окне представлены номер цикла, временной интер­вал (в миллисекундах), старое значение, новое значение и имя переменной.

Примечание: в любом данном цикле переменная может изменяться неод­нократно. Таким образом, старое и новое значения могут быть одинаковыми.

Другие действия.

Для изменения режима отображения пользователю необходимо нажать на кнопку Change Mode (Изменить режим). Для поиска первой переменной в сле­дующей группе переменных, которые изменились, необходимо нажать на кноп­ку Next not trivial. Для отображения только тех переменных, которые были изменены, необходимо нажать на кнопку Hide trivial. Для отмены данного действия необходимо снова нажать на кнопку Load A File или Load В File.

6.2.10 Окно примечаний свободного формата



Окно используется для записи примечаний свободного формата в систем­ный журнал IPU. В окне показано имя компьютера в сети, на котором уста­новлено программное обеспечение АРМа электромеханика. При желании, пользователь может ввести свое имя (или любую другую аббревиатуру) для протоколирования своего собственного примечания среди всех остальных. Сетевое имя компьютера при этом регистрируется по умолчанию.

Пользователь вводит примечание.

Для записи примечания в системный журнал необходимо нажать кнопку Send. При этом IPU должен быть подсоединен и системный журнал запущен.

Окно используется для просмотра состояния каналов связи с IPU и состоя­ния петель связи объектных контроллеров. Также оно предоставляет инфор­мацию о соединении, разделении петли и изменении направления опроса.

Примечание. При этом IPU должен работать в режиме on-line. Требуется текущие вспомогательные файлы.

Информация системы контроля за состоянием связи.

В окне представлен перечень системных управляющих портов (если IPU подсоединен). Для увеличения поля просмотра пользователь может нажать на соответствующий порт, чтобы просмотреть состояние каналов связи и тип.

Информация по петлям объектных контроллеров.

Примечание. В программном обеспечении FEU порты нумеруются с 0. "Port 00" соответствует порту номер 12 в IPU.

Перечень IPU представлен в окне (если IPU подсоединен). Пользователь мо­жет выбрать соответствующий порт для просмотра необходимой информации:

-   состояния петли;

-   типа разделения петли;

-   числа разделений петли;

-   числа разделений по опросу из порта;

-   числа парных портов;

-   числа разделений по опросу из парных портов;

-   числа изолированных портов;

Число разделений представлено в расширенном списке, который можно просмотреть, нажав на соответствующий список.

Действия.

Примечание. Для запуска окна изменения состояния передачи необходимо:

-   для разделения петли выбрать соответствующий узел;

-  для соединения петли или изменения цикла опроса выбрать соответству­ющий узел или соответствующий порт;

-    для обновления информации о состоянии необходимо нажать на кнопку Refresh. При этом IPU должен быть подсоединен. Это необходимо, например, после соединения или разделения петли и после изменения цикла опроса.

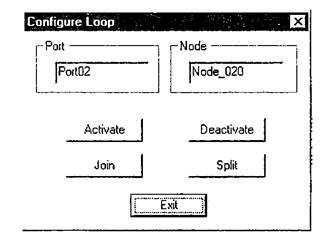

6.2.11.1 Окно изменения состояния передачи



Окно используется для разделения, соединения и изменения цикла опроса петли.

В окне появится имя порта. Если узел уже выбран пользователем, имя узла также появится в окне.

Примечание. При этом необходимо, чтобы IPU был подсоединен.

Для разделения петли пользователю необходимо нажать на кнопку Split. Нужно быть очень внимательным при использовании данной функции. Пет­ля разделится за узлом (это видно из порта). Таким образом, изоляция узла (или нескольких непрерывных узлов) требует разделения петли с обеих сторон узла (узлов), т.е. за узлами (это видно из порта) с любой стороны изолированного узла. Для соединения петли и активизации опроса из порта необходимо нажать на кнопку Join.

Примечание. Если петля разделена, то:

-       для активизации опроса из порта необходимо нажать на кнопку Activate;

-      для деактивации опроса из порта необходимо нажать на кнопку Deactivate.



Окно используется для просмотра значений переменных централизации объектов в протоколе уравнений.

Примечание. Необходимы текущие вспомогательные файлы.

В окне появятся название и версия протокола уравнений.

Для выбора объекта пользователю необходимо нажать на пустую об­ласть в окне или выбрать окно объекта из перечня и нажать на кнопку Select Object. Запустится окно выбора объекта. После этого в окне отобразятся группа объекта, имя и перечень групп переменных, принадлежащих к груп­пе объекта. Расширить поле просмотра можно, нажав на соответствующую группу. Перечень значений (если IPU подсоединен) и имен переменных, при­надлежащих к группе, будет представлен в окне.

Задание способов отображения переменных.

Пользователь может выбрать способ отображения переменных, когда они представлены в окне или обновляются. Для выбора способа отображе­ния переменных в шестнадцатеричном формате пользователю необходимо нажать на кнопку Hex. Если эта кнопка нажата, значения в окне будут пред­ставлены в шестнадцатеричном формате. В противном случае они будут представлены в десятичном формате.

При нажатии кнопки Changes в окне будут представлены только значе­ния переменных, которые были изменены. В противном случае отобража­ются все значения, вне зависимости от того, были они изменены или нет.

Примечание. Если ни одно из двух значений не проверяется, в окне отоб­ражается значение А. Значение В отображается при проверке.

Для выбора сравнения величин А и В необходимо установить «флажок» в графе А<->В. Если флажок установлен, значения А и В сравниваются и отображаются в формате [e]->[r]A:a В:Ь где: е = используемый алгоритм сравнения г = результат сравнения (значения сравнимы или нет) а = значение А b = значение В

Обновление значений переменных. Пользователь может обновлять значения переменных. Для выбора объектного окна, в котором необходимо обновить значения, пользователь должен нажать на соответствующую кнопку (A, D, С, D, Е, F). Для автоматического обновления значений переменных через регулярный интервал пользователю необходимо нажать на кнопку Use Timer.

Пользователь может установить интервал (в секундах) для автоматичес­кого обновления значений.

Примечание. При этом IPU должен быть подсоединен:

-    для обновления значений необходимо нажать кнопку Refresh. Если на­жата кнопка User Timer, значения переменных обновляются автоматически через регулярный интервал, в этом случае процесс обновления представлен на экране. В противном случае они просто обновятся один раз;

-   для остановки автоматического обновления значений переменных необ­ходимо нажать на кнопку Stop Timer.

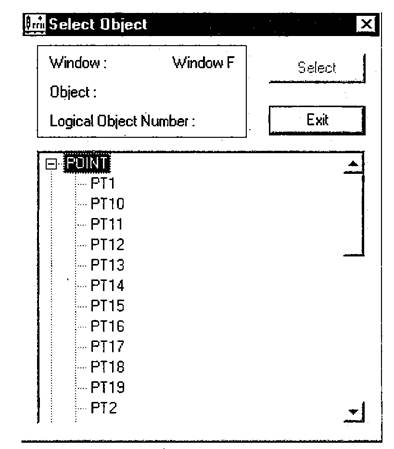

6.2.12.1 Окно выбора объекта



Окно используется для выбора объекта. В окне представлен перечень групп объектов. Пользователь может выбрать нужную группу, выделив ее мышкой. После этого в окне появится перечень объектов, принадлежащих этой группе. Пользователь может выбрать из этого перечня необходимый объект. Согласно сделанному выбору в окне появятся:

-   имя окна объекта (Window);

-   группа объекта и имя (Object);

-   номер логического объекта (Logical Object Number). Для выбора объекта необходимо нажать на кнопку Select.

6.2.13 Окно изменения значения статической переменной

j ]Transfer successfully done

Окно используется для просмотра и изменения значения статической пе­ременной объекта в протоколе уравнений.

Примечание. Требуются текущие вспомогательные файлы.

Для выбора статической переменной пользователю необходимо нажать на кнопку Select. Запустится окно выбора статической переменной. После этого в окне появятся:

-   номер логического объекта (Number);

-   группа объекта (Group);

-   имя объекта (Name);

-   имя статической переменной (Static Variable: Name);

-   текущее значение (если IPU подсоединен) (Current Value).

Для изменения значения статической переменной пользователю необхо­димо ввести новое значение и нажать на кнопку Change. Запустится окно изменения статической переменной.

Если нужно выбрать ту же статическую переменную для следующего объекта в объектной группе, пользователь должен нажать на кнопку Next Object.

6.2.13.1 Окно выбора статической переменной



Окно используется для выбора статической переменной. В окне пред­ставлен перечень групп объектов. Пользователь может выделить мышкой соответствующую группу. После этого появится перечень объектов, прина­длежащих группе.

Пользователь может выделить мышкой соответствующий объект. Поя­вится перечень статических переменных, принадлежащих объекту. Пользо­ватель может выделить мышкой соответствующую статическую перемен­ную. Согласно сделанному выбору в окне появятся:

-   имя статической переменной (Variable);

-   группа объекта и имя (Object);

-   номер логического объекта (Logical Object Number).

Для выбора статической переменной пользователь должен нажать на кнопку Select.

Окно используется для изменения значения статической переменной. В окне представлена следующая информация:

•   Имя объекта (Object);

•   Имя статической переменной (Variable);

•   Текущее значение (если IPU подсоединен) (Current);

•   Новое значение (New).

Пользователь может ввести свое имя в графу Operator's Name и любое приме­чание в графу Note. Примечание записывается вместе с изменениями. Если поль­зователь не вводит свое имя, сетевое идентификационное имя компьютера, на ко­тором установлено программное обеспечение FEU, записывается по умолчанию.

Для изменения значения статической переменной и записи изменений в файл, пользователю необходимо нажать на кнопку Change. Эта возмож­ность есть только в тестовой версии программного обеспечения FEU. Изме­нения не постоянны и теряются при перезапуске IPU.

6.2.14 Окно установки даты и времени



Окно используется для просмотра даты и времени IPU и установки тех же значений даты и времени на АРМе электромеханика. В окне представлены дата, время, день недели и номер недели.

Примечание: при этом IPU должен быть подсоединен.

Пользователь может установить интервал опроса (в секундах), через ко­торый время и дата из IPU будут передаваться на FEU. (т.е. на FEU время течет посекундно, а время IPU будет обновляться в данном окне через тот интервал, который установит пользователь, например через ЗОсекунд). Про­цесс передачи новых значений даты и времени показан в окне.

Примечание: необходимо, чтобы IPU работал в режиме on-line, и к нему не была подключена какая-либо управляющая система:

-    для того, чтобы установить значения даты и времени IPU аналогичные значениям даты и времени FEU, пользователь должен нажать на кнопку FEU->IPU. Результат действия отобразится в окне;

-   для установки новых значений даты и времени IPU, в меню окна необхо­димо выбрать New Date and Time. Запустится окно New Date and Time.

6.2.14.1 Окно установки новых значений даты и времени IPU

"хН



Окно используется для установки новых значений даты и времени IPU. Эта возможность есть только в тестовой версии программного обеспечения АРМа электромеханика.

Пользователь выбирает год (year), месяц (month), день (day), час (hour), ми­нуты (minute), секунды (second) путем нажатия на соответствующие кнопки.

Для просмотра новых значений даты и времени необходимо нажать на кнопку Show New. Для установки новых значений даты и времени IPU, не­обходимо нажать на кнопку New->IPU.
