4.4   Техническое обслуживание

Оборудование не требует периодической настройки для поддержания работоспособности, но рекомендуется регулярно проверять его для предуп­реждения возможных отказов. Периодичность проведения и состав необ­ходимых работ по обслуживанию системы указаны в Стандарте СТО РЖД 1.19.001-2005 и технологических картах, утверждённых ОАО «РЖД».

4.5   Текущий ремонт

4.5.1    Поиск неисправностей

В процессе поиска неисправностей в системе объектных контроллеров следует руководствоваться следующим порядком:

-   используя АРМ ДСП, определить неправильно функционирующий эле­мент системы.

-    в случае, если информация о повреждении, полученная на АРМ ДСП, недостаточна для определения его характера и устранения, следует по ин­формации, отображаемой АРМ ШН (FEU), а также по показаниям светоди- одов на передней панели плат определить возможную неисправность;

-    используя системные журналы, определить возможную причину воз­никновения неисправности.

Все обнаруженные неисправности должны быть устранены.

4.5.2   Сообщения о сбоях и неисправностях, отображаемых на АРМ ШН

Сообщения о сбоях и неисправностях (алармы), которые отображаются на АРМ ШН, содержат данные об обнаруженных в МПЦ, включая систе­му объектных контроллеров, проблемах и диагностическую информацию. Благодаря этому, имеется возможность установить источник сбоев и неис­правностей:

-   петля связи;

-   концентратор связи;

-   объектный контроллер;

-   отказ элемента напольного оборудования.

Перечень всех возможных кодов сбоев и неисправностей от ОК и концен­траторов информации изложен в разделе 4.7.

4.5.2.1    Петля связи

Система связи между центральным процессором (ЦП) и объектными контроллерами выполнена в форме петель.

В случае нарушения передачи данных по петле связи по причине неис­правности кабеля или модема, петля автоматически делится на две независи­мые секции. После разделения петлевые порты (левый и правый) работают со своей частью петли. Статус подсистемы передачи выдаётся на АРМ ШН.

Восстановление петли связи после устранения причины её разрыва может быть достигнуто только командой с АРМ.

4.5.2.2    Концентратор связи

Разделение петли происходит всегда, когда концентратор неработоспосо­бен (например, когда нет питания). Все объектные контроллеры, работаю­щие на этот концентратор, будут автоматически остановлены; подсоединен­ные к ним объекты установятся в заранее определенное безопасное состоя­ние. Если подсистема передачи данных не работает по известной причине, то код сбоя или неисправности будет послан обратно к петлевому порту ЦП и отображён на АРМе ШН.

4.5.2.3    Объектный контроллер

Контроллер генерирует как сообщения о собственных неисправностях, так и о неисправностях напольного оборудования. Подробная расшифровка кодов сбоев и неисправностей объектного контроллера представлена ниже.

Объектный контроллер, который не посылает правильных ответных сообщений, принимается неработоспособным. Объекты, подключенные к этому контроллеру, устанавливаются в заранее определенное безопасное состояние. Информация об обнаруженных неисправностях отображается на АРМе ШН. Кроме этого информация о переходе контролируемого объекта в безопасное состояние отображается на АРМе ДСП.

4.5.3 Отключение неисправного блока

Для отключения конкретного неисправного блока требуются схемы проектной документации. Отключение неисправного блока должно быть выполнено на максимально низком системном уровне (следует отключать только неисправный блок, и ничего более) для сохранения максимальной работоспособности системы в целом.

Ниже приведены методы отключения напряжения и соответствие их уровням системы объектных контроллеров:

-   отключение питания логики объектных контроллеров с помощью авто­мата ОС logic на передней панели PSU 71 приводит к прекращению питания логики всех объектных контроллеров на одной полке;

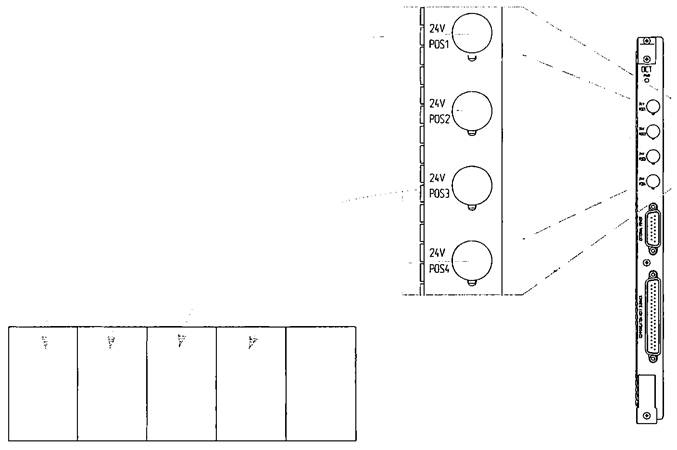

-  выборочное отключение питания одного объектного контроллера на пол­ке с помощью кнопок POS1 - POS4 на плате ОСТ (см. рис. 4.9). Такое от­ключение питания прекращает подачу объектным контроллером информации о состоянии подключённых к нему объектов, включая информацию о кон­тактах, подключённых к плате ССМ, объектный контроллер не реагирует на приказы и переходит в безопасное состояние. Следует обратить внимание на то, что такое отключение не прекращает подачи напряжения, управляющего соответствующими объектами, на вход объектного контроллера (220 В для сигнала, стрелки и 24 В для питания обмоток интерфейсных реле);

-   выборочное снятие управляющего напряжения производится изъятием входных предохранителей (отключением автоматических выключателей), размещённых на задней панели статива объектных контроллеров в специ­альных клеммах, отдельно для каждой платы LMP и МОТ и общего для всех плат SRC, подключённых к одному ОК;

Отключение питание вентилятора производится выключением автомата Fan unit на передней панели источника питания PSU 71.



4.5.4 Замена неисправных устройств

Основной принцип заключается в том, что система не требует периоди­ческой замены печатных плат, которые служат до отказа, после которого заменяются новыми. Прежде чем производить замену неисправных блоков системы объектных контроллеров следует убедиться в отсутствии неис­правности в кабелях и напольном оборудовании, т.к. они могут повлечь за собой выход из строя блока.

Следует производить замену только вышедших из строя блоков и ничего более. Заменённая плата не должна использоваться в дальнейшем и должна быть отправлена в сервис-центр для тестирования.

Плату, предназначенную для замены вышедшей из строя, следует уста­навливать в строгом соответствии с типом изъятой, исключив возможность неправильного подсоединения разъёмов на переднюю панель.

4.5.4.1    Замена предохранителей

Если используются автоматические предохранители, то при его срабаты­вании необходимо перевести предохранитель в положение "Вкл.", предвари­тельно убедившись в отсутствии короткого замыкания в защищаемой цепи.

Если используются плавкие предохранители, необходимо:

-   убедиться в отсутствии короткого замыкания в защищаемой предохра­нителем цепи;

-   заменить плавкий предохранитель новым.

4.5.4.2    Замена полки

Процедура:

1.    Выключить питание (сначала выключить рабочие напряжения, затем напряжение питания ОК 24 VDC) (см. п.4.5.3 настоящего раздела);

2.     Снять все разъёмы, подсоединённые к передней панели плат данной полки;

3.   Изъять все платы из данной полки, положить их в специальные анти­статические пакеты, убрать в коробки для плат;

4.    Настроить переключатели Al, А2, IND и CRC на задней панели ус­танавливаемой полки, согласно проектной документации. Убедиться в пра­вильности настроек;

5.   Вставить платы в полку, руководствуясь проектной документацией;

6.   Поставить разъёмы в соответствии с проектной документацией;

7.   Включить питание блоков, расположенных на данной полке;

8.       Подать питающее напряжение на полку (см. п. 4.5.3 настоящего раз­дела). Дождаться запуска всех объектных контроллеров, руководствуясь показаниями светодиодов (см. п.4.5.3 настоящего раздела).

9.   Соединить петли связи командой с АРМ;

10.     Выполнить проверку работоспособности объектного контроллера, согласно п. 4.5.5 настоящего раздела.

4.5.4.3    Замена платы

Отдельный объектный контроллер может быть заменен независимо от ос­тальных. Замена концентратора повлечет остановку всех связанных с ним объ­ектных контроллеров, т.е. все напольные устройства, управляемые этими объ­ектными контроллерами, перейдут в предопределенное безопасное состояние.

Процедура:

-   определить неисправную плату;

-   взять из запаса исправную плату аналогичного назначения;

-     отключить питание объектного контроллера, к которому относится плата (сначала рабочие напряжения, затем 24VDC), путем нажатия соот­ветствующей кнопки на плате ОСТ (верхняя кнопка соответствует самому левому объектному контроллеру и т.д.);

-   отвинтить винты крепления платы;

-   изъять неисправную плату;

-   вставить на место неисправной платы запасную плату;

-    плотно затянуть винты крепления платы, а также на разъёме, подсо­единённом к плате;

-     включить питание объектного контроллера или концентратора соот­ветствующей кнопкой. Дождаться корректной индикации светодиодов на передней панели платы ССМ данного объектного контроллера, или на плате СОМ (см. п.4.5.3 настоящего раздела).

Примечание: при замене плат ССМ и СОМ следует обращать особое внимание на соответствие типа ПЗУ, установленной на плате, проектной документации.

-   произвести проверку в соответствии с п. 4.5.5 настоящего раздела.

Замена плат СОМ и ОСТ может сопровождаться разрывом петли связи,

потерей информации от части объектов и переходом некоторых контролле­ров в безопасное состояние. В этом случае следует дать команду на соеди­нение петли связи.

4.5.4.4    Замена ПЗУ

Замену ПЗУ, установленных на платах ССМ и СОМ, следует произво­дить в строгом соответствии с их типом, который указан в проектной доку­ментации.

4.5.4.5    Замена разъёмов и кабелей

4.5.4.5.1 Замена разъёмов объектных контроллеров

Во избежание некорректного подсоединения разъёма к плате объектного контроллера, которое может повлечь за собой выход из строя платы, разъ­ёмы настраиваются с помощью DIP-переключателей. Настройка разъёма определяется типом платы, а также местоположением её в контроллере и позицией контроллера на полке. Все возможные варианты настройки ука­заны в проектной документации (раздел «Адресация и индивидуализация объектных контроллеров»). В случае неправильной настройки DIP-пере- ключателей разъёма, либо в случае неправильного подсоединения разъёма (например: разъём, настроенный для первой платы МОТ в контроллере, одет на вторую плату МОТ) объектный контроллер не запустится и светодиод

CPR не будет светиться, будет выдан аларм D6 (ошибка в проверочном сло­ве платы, базовый пакет программ).

Процедура:

-     отключить питание объектного контроллера, к которому относится разъём (сначала рабочие напряжения, затем 24VDC), путем нажатия соот­ветствующей кнопки на плате ОСТ (верхняя кнопка соответствует самому левому объектному контроллеру и т.д.);

-   снять неисправный разъём;

-   настроить новый разъём в соответствии с проектной документацией;

-   установить разъём;

-     включить питание объектного контроллера или концентратора соот­ветствующей кнопкой. Дождаться корректной индикации светодиодов на передней панели платы ССМ данного объектного контроллера (см. п. 4.5.3 настоящего раздела).

После замены разъёмов следует произвести проверку работоспособнос­ти объектных контроллеров, согласно п. 4.5.5 настоящего раздела. Запре­щается подсоединение к плате аналогично настроенного разъёма с другой полки, работа объектного контроллера будет осуществляться уже с другим напольным объектом, что никак: не отразится на АРМе, для исключения это­го разъемы маркируются и увязываются.

4.5.4.5.2 Кабели связи и напольные кабели

Кабели связи и напольные кабели должны применяться строго в соот­ветствии с типом, указанном в проекте. Должны соблюдаться все требо­вания в части изоляции, парности жил, экранирования, площади сечения, вносимого затухания и т.п.

4.5.5 Проверка после замены

После замены необходимо, используя АРМ ДСП, убедиться в работоспо­собности заменённого блока. Проверяется:

-   соответствие показаний сигнала показаниям на АРМе;

-   соответствие положения стрелки показаниям на АРМе;

-   корректность перевода стрелки в соответствии с заданной командой;

-    работоспособность интерфейсных реле при задан™ соответствующей команды;

-   корректность отображения состояния контактов.
