Проверка в цепи реле С к-та 2ЗС

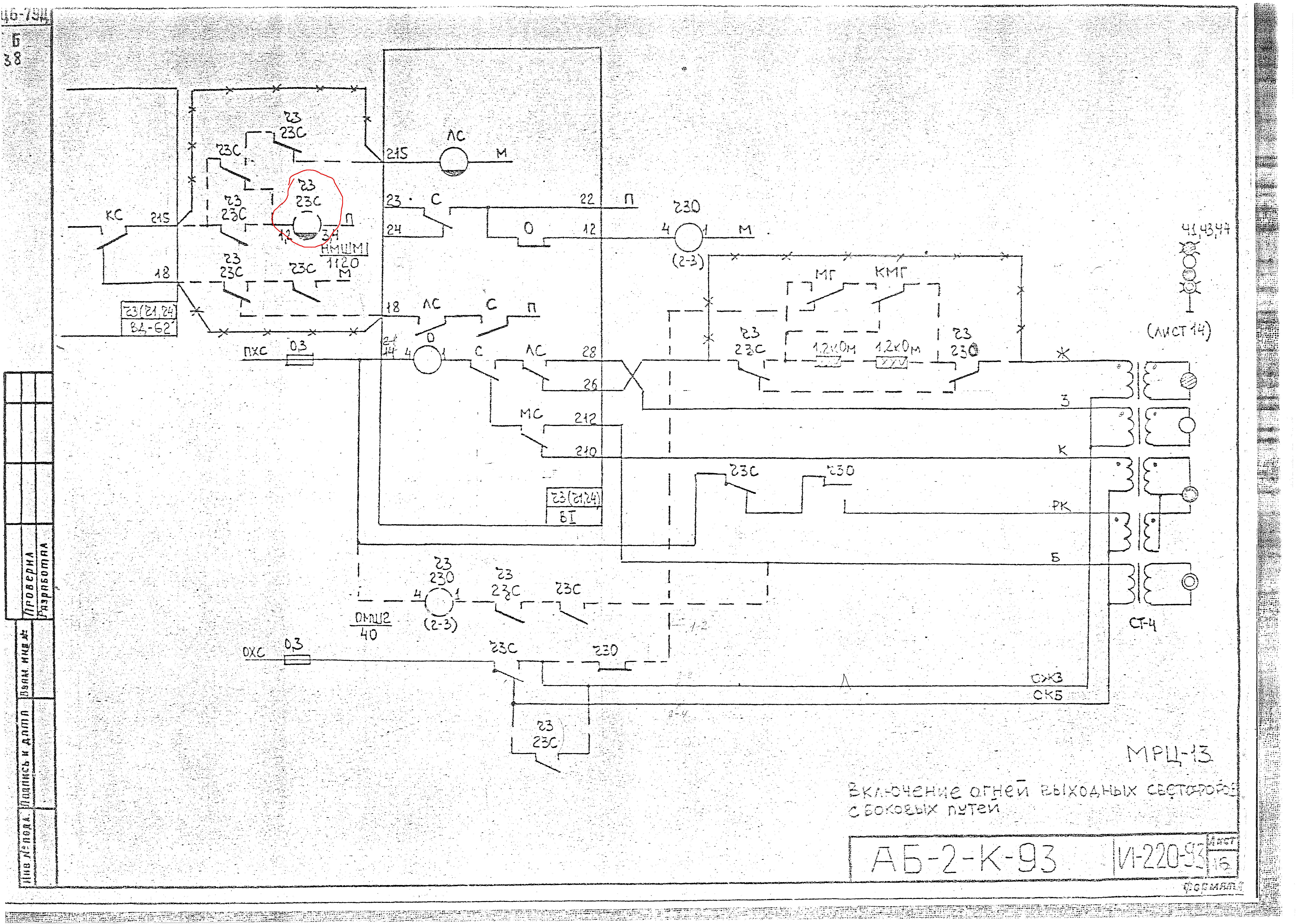

Нужно ли включать в цепь сигнального реле контакт 2ЗС для светофора с бокового пути (не безостановочного) при отправлении на неправильный путь, по показанию желтый мигающий-лунно-белый? В И-220-93 не показано.
Для светофоров с двумя желтыми огнями данная проверка делается.
Shaytan вне форума   Ответить с цитированием 1
Объявления
Старый 30.03.2011, 20:18   #2 (ссылка)
V.I.P.


Регистрация: 21.04.2010
Сообщений: 239
Поблагодарил: 48 раз(а)
Поблагодарили 56 раз(а)
Фотоальбомы: 0
Репутация: 35
По умолчанию

Нет, не надо. Реле 2ЗС включается последовательно с реле ПВС (оба реле включены по схеме с параллельным включением обмоток). Контакт реле ПВС контролируется в цепи сигнального реле. Обмотку реле ПВС и его контакт в цепи сигнального ищите со стороны увязки с перегоном (листы 14, 18).

На счет светофоров с двумя желтыми. Видимо вы имеете ввиду светофоры с главных путей, где имеются варианты для движения. Вот там реле 2ЗС включаются через тыловые контакты реле главных маршрутов, а основные сигнальные включаются через тылы ГМ и фронты 2ЗС.
masterscb вне форума   Ответить с цитированием 0
Поблагодарили:
Shaytan (31.03.2011)
Старый 30.03.2011, 23:59   #3 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 575 раз(а)
Фотоальбомы: 0
По умолчанию

Rafa вне форума   Ответить с цитированием 1
