Старый 04.07.2014, 22:37   #106 (ссылка)
Super V.I.P.

Аватар для APCnik


Регистрация: 26.07.2009
Адрес: Мать городов русских
Возраст: 59
Сообщений: 2,619
Поблагодарил: 322 раз(а)
Поблагодарили 578 раз(а)
Фотоальбомы: 1
Отправить сообщение для APCnik с помощью Skype™
По умолчанию

Нет! Совсем не такие. У нас можно считать свое - белорусское производство. Rafa,я в понедельник выложу фото.
__________________
ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!

APCnik вне форума   Ответить с цитированием 0
Старый 07.07.2014, 10:44   #107 (ссылка)
Super V.I.P.

Аватар для Абрамов..ИЧ


Регистрация: 25.03.2011
Адрес: Питер
Возраст: 38
Сообщений: 1,161
Поблагодарил: 145 раз(а)
Поблагодарили 118 раз(а)
Фотоальбомы: 0
Репутация: 168
По умолчанию

Цитата:
Сообщение от APCnik Посмотреть сообщение
Если в МПЦ есть PIC-контроллеры, то, как следствие, должны быть и реле, которыми PIC-контроллер управляет.
нее, далеко не факт. вместо реле могут быть разные варианты. например ключевая схема на полупроводниках..
Абрамов..ИЧ вне форума   Ответить с цитированием 0
Старый 07.07.2014, 10:50   #108 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

Цитата:
например ключевая схема на полупроводниках..

оптроны в большинстве случаев.
Rafa вне форума   Ответить с цитированием 2
Старый 08.07.2014, 16:00   #109 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

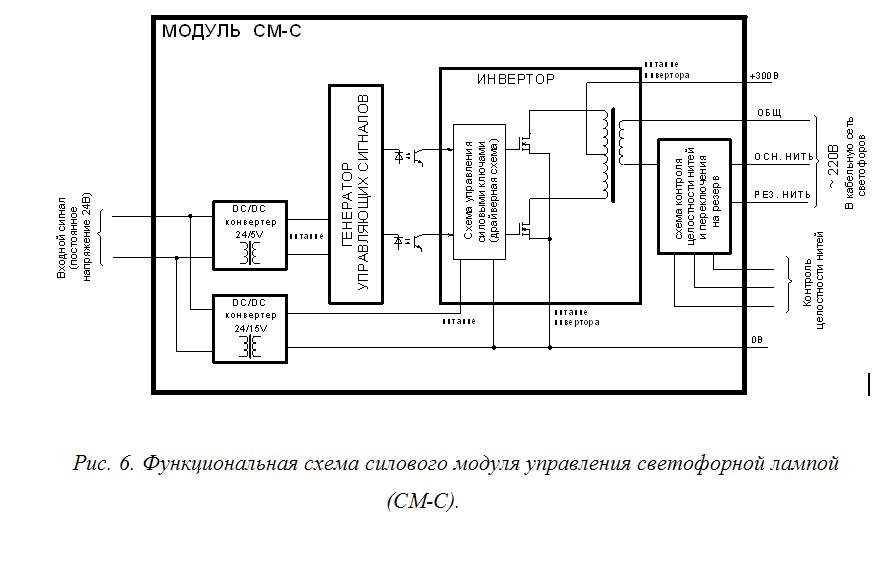

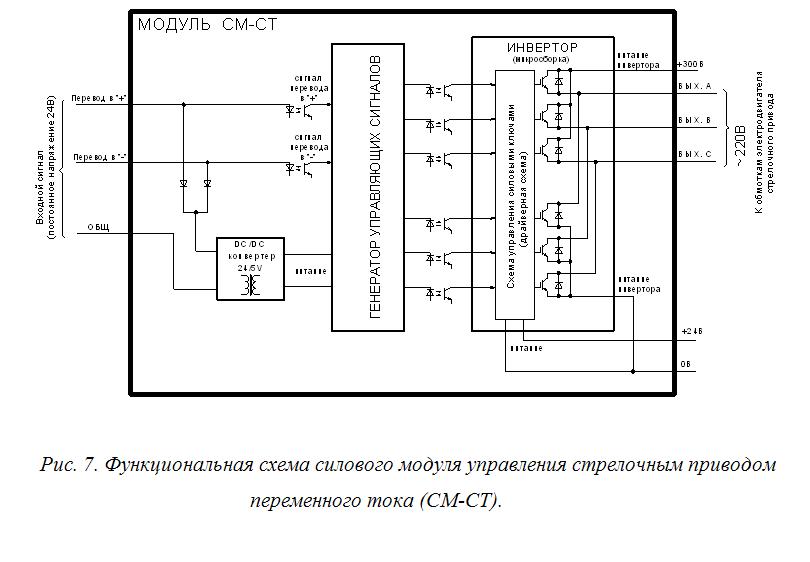

Цитата:
Сообщение от Абрамов..ИЧ Посмотреть сообщение
могут быть разные варианты. например ключевая схема на полупроводниках..



Rafa добавил 08.07.2014 в 17:00

Последний раз редактировалось Rafa; 08.07.2014 в 16:00. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 2
Старый 09.07.2014, 18:56   #110 (ссылка)
Super V.I.P.

Аватар для APCnik


Регистрация: 26.07.2009
Адрес: Мать городов русских
Возраст: 59
Сообщений: 2,619
Поблагодарил: 322 раз(а)
Поблагодарили 578 раз(а)
Фотоальбомы: 1
Отправить сообщение для APCnik с помощью Skype™
По умолчанию

Выкладываю обещанные фото. В понедельник выложить не получилось.


Это датчик скорости который вкручивается в редуктор колесной пары. Внутри установлен датчик Холла. Датчик считывает количество зубьев шестерни при вращении колесной пары.



Это блок преобразователя. Импульсы с двух датчиков поступают на входы Х1 и Х2 и преобразовываются в частоту, которая снимается с выхода Х3, а затем поступает на вход блока и измеритель скорости.
Цифры в таблице указывают корректировку в зависимости от диаметра колесной пары. Внутри преобразователя измерителя скорости также, как и в блоке установлены PIC-контроллеры/
__________________
ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!

APCnik вне форума   Ответить с цитированием 0
Поблагодарили:
Rafa (15.07.2014)
Старый 15.07.2014, 09:15   #111 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

Спасибо за фотки.

Это в новых составах такое ставят , или во всех ?
Rafa вне форума   Ответить с цитированием 2
Старый 15.07.2014, 11:57   #112 (ссылка)
Super V.I.P.

Аватар для APCnik


Регистрация: 26.07.2009
Адрес: Мать городов русских
Возраст: 59
Сообщений: 2,619
Поблагодарил: 322 раз(а)
Поблагодарили 578 раз(а)
Фотоальбомы: 1
Отправить сообщение для APCnik с помощью Skype™
По умолчанию

Во всех новых, которые получаем. Появятся деньги, установим на всех.
__________________
ДАЙ ВАМ БОГ ТО - ЧЕГО ВЫ ЖЕЛАЕТЕ ДРУГИМ!

APCnik вне форума   Ответить с цитированием 0
Старый 15.07.2014, 13:20   #113 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

Цитата:
Появятся деньги, установим на всех.
ага
Rafa вне форума   Ответить с цитированием 2
Старый 21.07.2014, 16:50   #114 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

ЖД дешифратор хоть и собран на реле не 1-го класса, но за счет динамики - отвечает требованиям 1-го класса.
Дешифратор АБ тоже.
В метро дешифратор работает всегда в статике.
Вместо реле 1-го класса применяют реле хрен его знает какие - но 2 вкл. параллельно.
Два реле одновременно врят-ли дадут опасный отказ.
.............................
Вывод:
2 последовательно или параллельно вкл. реле не 1-го класса - отвечают требованиям реле 1-го класса, если в цепях проверяется синхронная работа их контактов.
Последовательно вкл. 2 тыл и 2 фр.

Rafa добавил 21.07.2014 в 17:50
................


именно так и строят МПЦ в украине.

ставят 2 реле не 1-го класса - и получают реле 1-го класса.

Последний раз редактировалось Rafa; 21.07.2014 в 16:51. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 2
Старый 22.01.2015, 13:28   #115 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

.......................................


как прикольно прочитать то о чем писал пол года назад.



Rafa добавил 22.01.2015 в 14:28
...................


на сегоднишний день имеем такие МПЦ , которые имеют реально бесконтактный интерфейс с нап. обор.

MПЦ-MПK

Еbilock (БОМБАРЕ)

МПЦ-М3-Ф (РЕЙХ)

МПЦ-У (ЛНР)

..................................

Все остальные МПЦ являются гибритными релейными МП системами.

МПЦ-2

МПЦ Диалог

МПЦ-И

ЭЦ-ЕМ


.......................

может появились исче какие-то системы

Последний раз редактировалось Rafa; 22.01.2015 в 13:28. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 2
Старый 22.01.2015, 16:29   #116 (ссылка)
Super V.I.P.

Аватар для Абрамов..ИЧ


Регистрация: 25.03.2011
Адрес: Питер
Возраст: 38
Сообщений: 1,161
Поблагодарил: 145 раз(а)
Поблагодарили 118 раз(а)
Фотоальбомы: 0
Репутация: 168
По умолчанию

МПЦ-У не слышал такого...
Абрамов..ИЧ вне форума   Ответить с цитированием 0
Старый 22.01.2015, 16:30   #117 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

Цитата:
Сообщение от Абрамов..ИЧ Посмотреть сообщение
МПЦ-У не слышал такого...
Разработка ЛНР.

Комментарии к сообщению (репутация)
электромонтер СЦБ, отрицательно: Не гони! Северодонецк - это Украина!
Rafa вне форума   Ответить с цитированием 2
Старый 22.01.2015, 16:37   #118 (ссылка)
Banned


Регистрация: 07.05.2009
Сообщений: 6,273
Поблагодарил: 0 раз(а)
Поблагодарили 235 раз(а)
Фотоальбомы: 0
Репутация: -28
По умолчанию

Цитата:
Сообщение от Rafa
на сегоднишний день имеем такие МПЦ , которые имеют реально бесконтактный интерфейс с нап. обор.
Реле всё равно есть. Не 1 класса и внутри "бесконтактных" блоков, но всё равно есть. В том числе в Ебилке.

Комментарии к сообщению (репутация)
электромонтер СЦБ, положительно: Не везде!
Анонимный вне форума   Ответить с цитированием 0
Старый 22.01.2015, 16:39   #119 (ссылка)


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 574 раз(а)
Фотоальбомы: 0
По умолчанию

Цитата:
Реле всё равно есть. Не 1 класса и внутри "бесконтактных" блоков, но всё равно есть. В том числе в Ебилке.

мы в курсе.

...............


зато в МПЦ-МПК нету
Rafa вне форума   Ответить с цитированием 2
Старый 22.01.2015, 16:54   #120 (ссылка)
Banned


Регистрация: 07.05.2009
Сообщений: 6,273
Поблагодарил: 0 раз(а)
Поблагодарили 235 раз(а)
Фотоальбомы: 0
Репутация: -28
По умолчанию

Цитата:
Сообщение от Rafa
зато в МПЦ-МПК нету
Системы для промтранспорта и для магистральных дорог сравнивать некорректно.
Анонимный вне форума   Ответить с цитированием 0
