Старый 17.01.2016, 17:17   #16 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию

Цитата:
Сообщение от Admin Посмотреть сообщение
адекватная это сколько? 10?

вам может поставили по спеццене, чтобы опытную пройти

Admin добавил 17.01.2016 в 17:58

зачем убп покупать, он в принципе лет 20 отпашет. А вот батарейки регулярно менять придется - включая батарейки в этой шпт
Какая опытная? ШПТ ЭЦ-МПК уже несколько лет эксплуатируются, тока в моем регионе знаю о 2х. А вот об нескольких "сдохших" УПБ тоже не по наслышке знаю, не хочу критиковать их конструкцию, но наши грозы и нестабильное внешнее электроснабжение похоже хреново держит, да и по ремонтопригодности УБП-геморрой, а ШПТ-сказка, вытащил отказавший БП или инвертор, отправил Сервисникам и все дела.....Это я Вам как гинеколог, гинекологу поясняю
Евгений002 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 17:49   #17 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,721
Поблагодарил: 770 раз(а)
Поблагодарили 983 раз(а)
Фотоальбомы: 47
По умолчанию

Цитата:
Сообщение от Евгений002 Посмотреть сообщение
Инвертор работает, но не проключается на нагрузку, ИБП работает на автопбайпасе.осстановление заводских настроек инвертора.
1. Выключить Q4 «OFF» (Отключаем 380В на выпрямитель)
2. Выключить Q1 «OFF» (Отключаем выход инвертора)
3. Включаем Q2 «ON» (Переходим на ручной байпас)
4. Выключаем Предохранители батареи.
5. Включаем кнопкой «1» справа на дисплее инвертор(происходит разряд конденсаторов инвертора)
6. Через 1 мин. выключаем кнопкой «0» справа на дисплее инвертор.
7. Вытаскиваем разъем Х3 на 2 мин.
8. Вставляем разъём Х3.
9. Запускаем ИБП по технологии «ВКЛЮЧЕНИЕ ИБП»
Аварийная карточка на УБП, возможно кому пригодиться.....
Евгений002 добавил 17.01.2016 в 17:47
При полном отключении ИБП (Релейка погасла)
1. Красной кнопкой «0» отключить инвертор.
2. Повернуть Q1 в «OFF»------выключить.
3. Повернуть Q4 в «OFF»------выключить.
4. Повернуть Q2 в «ON»-------включить.
5. ли работает автобайпас (идет запах) отключить автобайпас красной кнопкой справа
6. Отключить Акк.батарею нижним переключателем
(над Предохранителями батареи)
ИБП подает питание на релейку напрямую 380В со входа ИБП на его выход через Q2

Q1 Q2 Q4
Выход ОБХОД 380В
Инвертора х380 ручна выпрямитель
На нагрузку байпас

Восстановление блокировок реле ЭЦ:
1. Перевести разъезд на РУ
2. Произвести искусственное размыкание секций:
-ответственные приказы, нажать «Иск.разм.»
-курсором навести на каждую секцию и нажать (секции должны начать мигать )
-держим кнопку МОК (под столом) и нажимаем «Иск.разм.»
-отпускаем кнопку только когда трафарет «Иск. разм.» Загорится ровным светом.
-ждем 4мин.
3. Сбросить ЧРз, НРз:
-вкладка: «отв» - «огз» - ячейка «чрз» или «нрз» - «МОК» (держим) и нажимаем повторно «чрз» или «нрз». Трафареты ЧЗз,НРз с красного переходит в серый
-навести курсор в трафареты «1 Отм», «2 Отм», «4/6 Отм» в правом верхнем столбце вкладки «стрелки» и нажать, если соответствующая стрелка не разомкнулась белые полосы на стрелках гаснут.
4. Сбросить «ДСН»
-отв. Приказы, выбрать ДСН, нажать, нажать и удерживать кнопку МОК и повторно нажать ячейку ДСН, держать кнопку, пока ДСН не погаснет.
5.На кассете ЭССО сбросить ложную занятость перегонов.у?


Евгений, у тебя запуск посерьезнее, чем в Плисецке. Там на 3,2,1 и старт.
tiksi вне форума   Ответить с цитированием 0
Старый 17.01.2016, 17:59   #18 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию

Залил учебное видио по включению УБП файл "Вкл ИБП" тока где он? Админ помогай.......
Евгений002 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 19:38   #19 (ссылка)
V.I.P.

Аватар для Николассс74


Регистрация: 28.05.2009
Адрес: Россия
Возраст: 46
Сообщений: 863
Поблагодарил: 177 раз(а)
Поблагодарили 293 раз(а)
Фотоальбомы: 3
Записей в дневнике: 1
Репутация: 193
По умолчанию

Давно пора уже разработчикам автоматический переход на ручной байпас разработать, думаю ничего сверхъестественного нет.
__________________
Не бойтесь знать и применять знания. Смелость города берет.
Николассс74 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 19:44   #20 (ссылка)
Копченый

Аватар для Углев Дмитрий


Регистрация: 28.02.2009
Адрес: Екатеринбург
Возраст: 37
Сообщений: 3,132
Поблагодарил: 743 раз(а)
Поблагодарили 788 раз(а)
Фотоальбомы: 49
Записей в дневнике: 1
Репутация: 409
Отправить сообщение для Углев Дмитрий с помощью ICQ
По умолчанию

Цитата:
В ноябре заменили систему питания ЭЦ-МПК на ШПТ (шина постоянного тока), дороговато конечно, но сейчас зато сидим на попе ровно
Тыдыл однако!
Углев Дмитрий вне форума   Ответить с цитированием 0
Старый 17.01.2016, 19:50   #21 (ссылка)
Старший участник


Регистрация: 21.06.2010
Возраст: 46
Сообщений: 204
Поблагодарил: 23 раз(а)
Поблагодарили 16 раз(а)
Фотоальбомы: 0
Репутация: 40
По умолчанию

Цитата:
Разработчикам конкретно этой системы на конкретно этой станции я в очередной раз сказал: "Был бы применен двухмашинный стабилизатор - отказа бы не было
Он бы не помог. Удивляет одно - процессора два а питальнник этих процессоров один! Профессионалы однако!
недоводин в.а. вне форума   Ответить с цитированием 0
Старый 17.01.2016, 20:39   #22 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию

Цитата:
Сообщение от Николассс74 Посмотреть сообщение
Давно пора уже разработчикам автоматический переход на ручной байпас разработать, думаю ничего сверхъестественного нет.
АВТОМАТИЧЕСКИЙ переход на РУЧНОЙ байбас?

Так алгоритм такой и реализован, тока вот незадача, для этого должна быть исправной электронная плата которая это переключение выполняет. Не знаю как в Питере, а у меня с ней проблема и была.

Евгений002 добавил 17.01.2016 в 21:00
Цитата:
Сообщение от недоводин в.а. Посмотреть сообщение
Он бы не помог. Удивляет одно - процессора два а питальнник этих процессоров один! Профессионалы однако!
Отчего же, по проекту вероятно и УБП должно быть два, экономия? Вряд ли, просто один скорее всего раньше умер, а заменить не дешево.....Да и Сервисников надо привлекать для инсталляции настроек.

Евгений002 добавил 17.01.2016 в 21:06
Жаль, что Н.Н. уже не ЦШ, а так бы точно собрал телеграммой с ШЧ сведения у кого тоже на ЭЦ-МПК уже давно из 2х УБП работает 1 и Только я бы по горькому опыту посоветовал не восстанавливать умершие, а менять систему на ШПТ.

Евгений002 добавил 17.01.2016 в 21:20

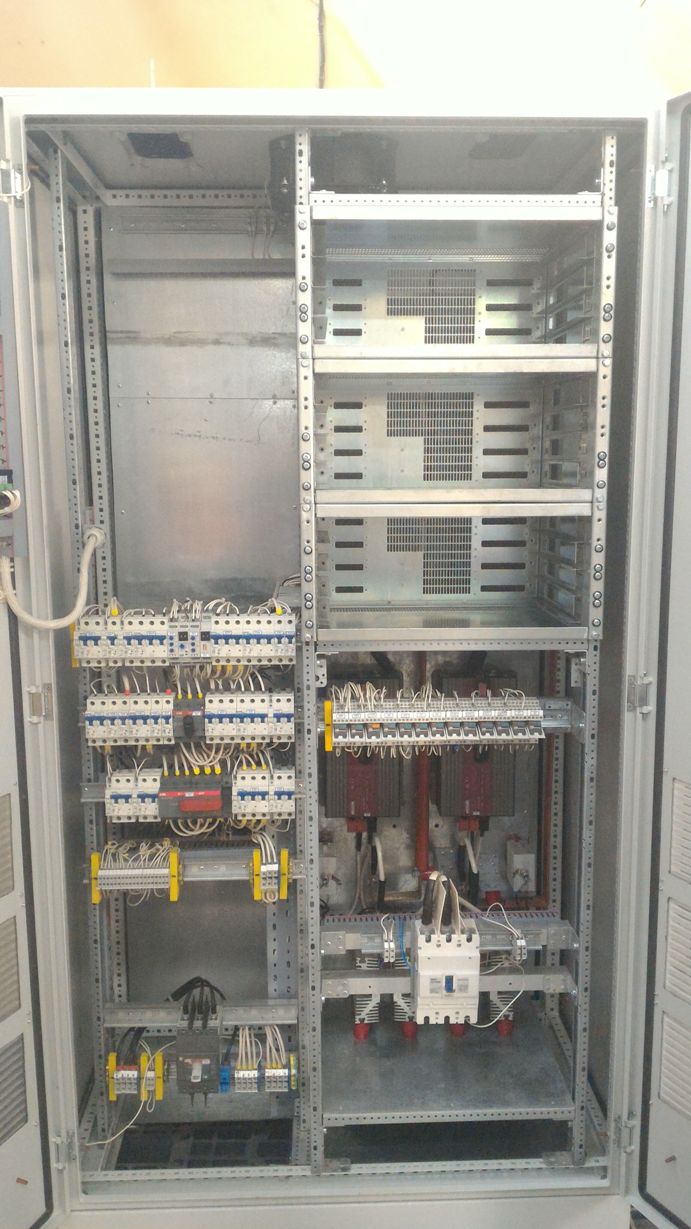

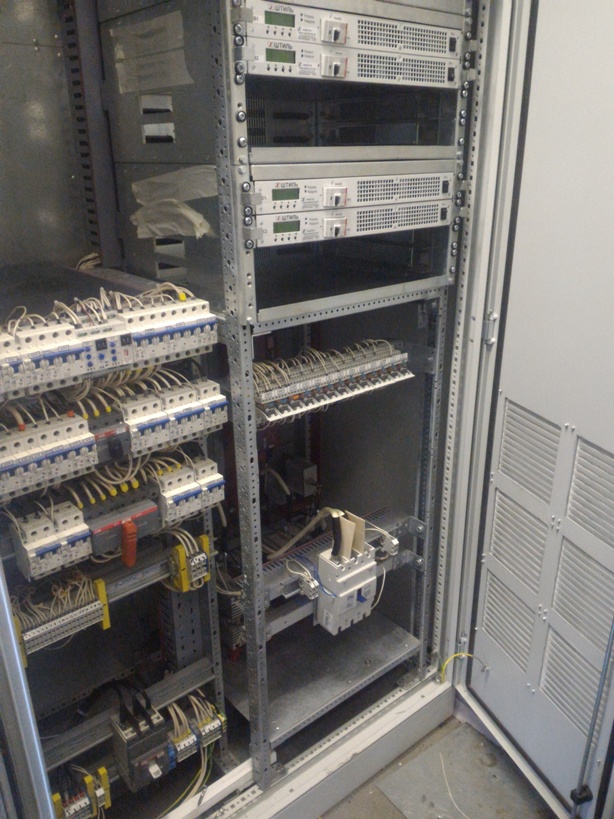

Шкаф ШПТ, блоки выпрямителей и конвертеров.

Евгений002 добавил 17.01.2016 в 21:23


Евгений002 добавил 17.01.2016 в 21:39
Для сравнения часть начинки УБП


Последний раз редактировалось Admin; 17.01.2016 в 20:48. Причина: Добавлено сообщение
Евгений002 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 20:47   #23 (ссылка)
Crow indian

Автор темы

Аватар для Admin


Регистрация: 21.02.2009
Возраст: 39
Сообщений: 26,644
Поблагодарил: 393 раз(а)
Поблагодарили 5576 раз(а)
Фотоальбомы: 2570
Записей в дневнике: 424
Репутация: 126067
По умолчанию

Цитата:
а менять систему на ШПТ.
у этого ШПТ судя по фото нет нормального байпаса, так что замена шила на мыло

между тем как элтеза производит свой шпт с тремя байпасами и также с горячей заменой инверторов



__________________
Если не можете скачать файл... / Наше приложение ВКонтакте / Какими программами открывать скачанное? | Распоряжения 1

Последний раз редактировалось Admin; 17.01.2016 в 20:51.
Admin вне форума   Ответить с цитированием 12
Старый 17.01.2016, 20:57   #24 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию

Байпас полноценный есть, на фото нет обратной стороны шкафа, инверторы собраны по схеме n+1, так что при выходе 1го инвертора, а их на фазу 3-4, работоспособность системы сохраняется, так же построена схема включения выпрямителей.
Евгений002 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 21:03   #25 (ссылка)
Crow indian

Автор темы

Аватар для Admin


Регистрация: 21.02.2009
Возраст: 39
Сообщений: 26,644
Поблагодарил: 393 раз(а)
Поблагодарили 5576 раз(а)
Фотоальбомы: 2570
Записей в дневнике: 424
Репутация: 126067
По умолчанию

Цитата:
на фото нет обратной стороны шкафа
а если к заду не подлезть будет? как менять аппаратуру?
__________________
Если не можете скачать файл... / Наше приложение ВКонтакте / Какими программами открывать скачанное? | Распоряжения 1
Admin вне форума   Ответить с цитированием 12
Старый 17.01.2016, 21:11   #26 (ссылка)
Старший участник

Аватар для Рома Дрозд


Регистрация: 02.12.2015
Адрес: ОСЖД
Сообщений: 496
Поблагодарил: 76 раз(а)
Поблагодарили 97 раз(а)
Фотоальбомы: 0
Репутация: 154
По умолчанию

Увеличивайте время перехода внутре упса на максимум.
Рома Дрозд вне форума   Ответить с цитированием 0
Старый 17.01.2016, 21:14   #27 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию

Цитата:
Сообщение от Admin Посмотреть сообщение
а если к заду не подлезть будет? как менять аппаратуру?
Убрав в ЭЦ-МПК 2 батарейных кабинета, 2 УБП, можно шкаф ШПТ так расположить,что и сзади, и сбоку, и с другой позы.....
Евгений002 вне форума   Ответить с цитированием 0
Старый 17.01.2016, 21:20   #28 (ссылка)
Crow indian

Автор темы

Аватар для Admin


Регистрация: 21.02.2009
Возраст: 39
Сообщений: 26,644
Поблагодарил: 393 раз(а)
Поблагодарили 5576 раз(а)
Фотоальбомы: 2570
Записей в дневнике: 424
Репутация: 126067
По умолчанию

Цитата:
Убрав в ЭЦ-МПК 2 батарейных кабинета
а что для шпт батареи не нужны разве?
__________________
Если не можете скачать файл... / Наше приложение ВКонтакте / Какими программами открывать скачанное? | Распоряжения 1
Admin вне форума   Ответить с цитированием 12
Старый 17.01.2016, 21:25   #29 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 44
Сообщений: 8,429
Поблагодарил: 1430 раз(а)
Поблагодарили 1850 раз(а)
Фотоальбомы: 1
Репутация: 1199
По умолчанию

Цитата:
Сообщение от Admin Посмотреть сообщение
не 200, а 31 шт
31 это 62 вольта
Не надо жульничать и считать 6 банок в одном корпусе за банку
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Старый 17.01.2016, 21:31   #30 (ссылка)
Super V.I.P.

Аватар для Евгений002


Регистрация: 05.04.2009
Адрес: Ямал
Возраст: 64
Сообщений: 4,360
Поблагодарил: 402 раз(а)
Поблагодарили 650 раз(а)
Фотоальбомы: 0
Репутация: 600
Отправить сообщение для Евгений002 с помощью Skype™
По умолчанию



Они в нижней части этого же шкафа
Евгений002 вне форума   Ответить с цитированием 0
Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
[РЖД ТВ] «Электронный маршрут машиниста» облегчил работу в депо Санкт-Петербург-пассажирский-Московский rzd.ru Новости на сети дорог 0 06.04.2015 20:04
ДТП с участием работников ВЧДЭ Санкт-Петербург-Сортировочный с тяжелыми последствиями Admin Нарушения безопасности на сети дорог 16 20.02.2014 08:24
[РЖД ТВ] В локомотивном депо Санкт-Петербург-пассажирский-Московский установили памятник Борису Константиновичу Саламбекову rzd.ru Новости на сети дорог 0 25.12.2013 11:04
[РЖД ТВ] В депо Санкт-Петербург-пассажирский-Московский открыли современный административно-бытовой корпус rzd.ru Новости на сети дорог 0 25.12.2013 11:04
[Новости РЖД] В депо Санкт-Петербург – Московский начались пуско-наладочные работы электропоезда «Ласточка» Admin Новости на сети дорог 0 19.03.2012 15:15

Ответ

Метки
нарушения2016


Здесь присутствуют: 1 (пользователей: 0 , гостей: 1)

Опции темы Поиск в этой теме
Поиск в этой теме:

Расширенный поиск

Ваши права в разделе
Вы не можете создавать новые темы
Вы не можете отвечать в темах
Вы не можете прикреплять вложения
Вы не можете редактировать свои сообщения

BB коды Вкл.
Смайлы Вкл.
[IMG] код Вкл.
HTML код Выкл.
Trackbacks are Вкл.
Pingbacks are Вкл.
Refbacks are Выкл.



Часовой пояс GMT +3, время: 13:59.

СЦБ на железнодорожном транспорте Справочник  Сайт ПГУПС
сцбист.ру сцбист.рф

Лицензия зарегистрирована на scbist.com
СЦБИСТ (ранее назывался: Форум СЦБистов - Railway Automation Forum) - крупнейший сайт работников локомотивного хозяйства, движенцев, эсцебистов, путейцев, контактников, вагонников, связистов, проводников, работников ЦФТО, ИВЦ железных дорог, дистанций погрузочно-разгрузочных работ и других железнодорожников.
Связь с администрацией сайта: admin@scbist.com
Powered by vBulletin® Version 3.8.1
Copyright ©2000 - 2021, Jelsoft Enterprises Ltd.
Powered by NuWiki v1.3 RC1 Copyright ©2006-2007, NuHit, LLC Перевод: zCarot
Advertisement System V2.4
