Автоматический тестер для проверки транзисторов


Автоматический тестер для проверки транзисторов


В.СТЮФЛЯЕВ, 270078, Украина, г.Одесса, ул.Гайдара, 64 — 53, тел.66-84-74.

Данный тестер может служить своеобразным справочником по биполярным транзисторам малой и средней мощности как отечественного, так и импортного производства. Он автоматически определяет эмиттер, коллектор и базу, коэффициент усиления (Вст), а также тип проводимости транзистора (p-n-р или п-р-п).

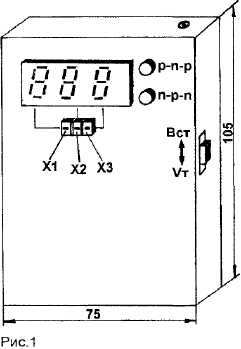

На верхней крышке прибора (рис. 1) расположено гнездо для подключения транзистора и три семисегментных светодиодных индикатора. Прибор постоянно готов к работе. Все, что требуется — это вставить транзистор в гнездо. При этом на индикаторах появляется либо обозначение выводов в виде "b", "С", "Е", либо одно из восьми значений Вст: 20, 40, 60, 80, 100, 150, 200, 250. Выбор индикации производится переключателем на правой боковой стенке прибора. Тип проводимости высвечивается на одном из двух светодидов.


Детали установлены на двух печатных платах размером 105х75мм. Платы расположены одна над другой.

Потребляемый прибором ток в режиме индикации — менее 100 мА.

Принцип действия прибора основан на том, что на выводы транзистора последовательно подаются комбинации напряжений, соответствующие его предполагаемому верному подключению.

Для транзистора типа п-р-п — это схема включения с общим эмиттером, а для р-п-р — с общим коллектором. В каждой комбинации на предполагаемую базу подается перепад напряжения от низкого уровня к высокому ("0"—"1"). Транзистор п-р-п типа переворачивает фазу входного сигнала, а транзистор p-n-р повторяет ее. Это и учитывает прибор.

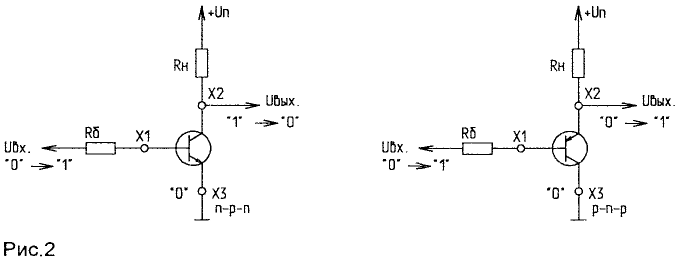

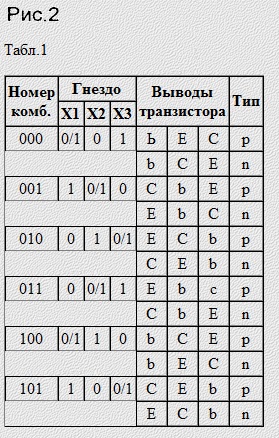

Всего может быть шесть вариантов включения, которые показаны в табл. 1. Для примера на рис.2 показана комбинация N100.





Если произошло изменение Uвых, т.е. перепад "0"—"1" либо "1"—"0", для транзистора найдено верное подключение, и прибор должен перейти в режим индикации Вст. Поиск начинается с предполагаемого наибольшего коэффициента усиления, которое задается с помощью базового резистора R6 (рис.2). Если, пройдя все шесть вариантов, не произошло изменение Uвых, то процесс перебора комбинации начинается сначала, но уже с меньшим значением R6.

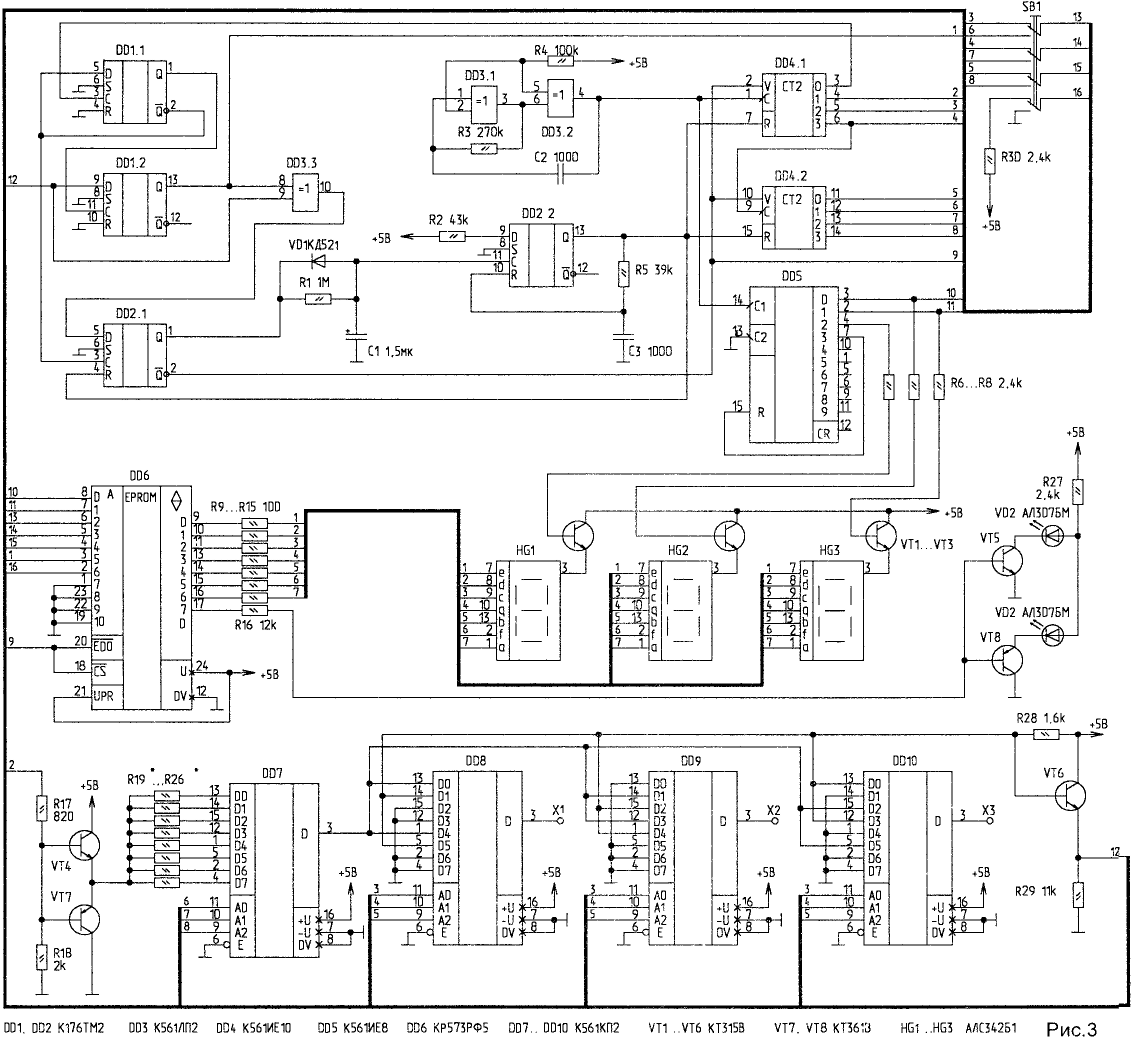

Рассмотрим подробнее работу прибора по принципиальной схеме (рис.3). На элементах DD3.1, DD3.2 собран задающий генератор, импульсы с которого поступают на ввод счетчика комбинаций DD4 и на счетчик динамической индикации DD5.


Сигнал с вывода 4 DD4 используется как сигнал базы. А сигнал с вывода 3 DD4 поступает на вход "С" триггера DD1.1. На прямом и инверсном выходах DD1.1 формируются противофазные сигналы, равные по частоте сигналу базы, но сдвинутые относительно сигнала базы на полпериода. Прямой сигнал используется как строб для записи в триггер DD1.2 состояния Uвых. при Uб=0; а инверсный сигнал — для записи в триггер DD2.1 результата сравнения Uвых. при Uб=лог."1". Сигнал базы поступает на вход транзисторов VT4, VT7. Это связано с тем, что при проверке транзистор p-n-р типа включен по схеме с общим коллектором и его Вст занижено по сравнению с п-р-п. Каскад на транзисторах VT4, VT7 "выравнивает" Вст транзисторов разной структуры. Далее сигнал базы через резисторы R19...R26 приходит на аналоговый мультиплексор DD7. Резисторы R19...R26 задают базовый ток транзистора, начиная с минимального. Значение этого тока, а значит и Вст, определяют разряды 1,2,3 счетчика DD4.2 (выводы 12, 13, 14).

Выводы 5, 6 счетчика DD4.1 и 11 DD4.2 определяют номер комбинации. Сигналы с этих выводов приходят на адресные входы мультиплексоров комбинаций DD8, DD9, DD10. А на вход данных этих мультиплексоров приходит базовый сигнал с выхода 3 DD7, потенциал "земли" с общего провода схемы и "высокий потенциал" с резистора R28.

Эти сигналы появляются на гнездах X1, Х2, ХЗ в соответствии с табл.1. Комбинации с адресами 110 и 111 не используются и соответствующие им входы данных DD8...DD10 заземлены. Значение Uвых, снимаемое с резистора R28, поступает на эмиттерный повторитель VT6 и далее — на "D" вход триггера DD1.2. Триггер запоминает значение Uвых, когда Uб=0.

Uвых также поступает на вход 9 схемы сравнения DD3.3. На выходе 10 DD3.3 появляется "1", когда новое значение Uвых. не совпадает с предыдущим, записанным в триггере DD1.2. Если это произошло, в триггер DD2.1 записывается "1". Сигнал "0" с инверсного выхода DD2.1 запрещает работу счетчика DD4 и разрешает работу дешифратора DD6.

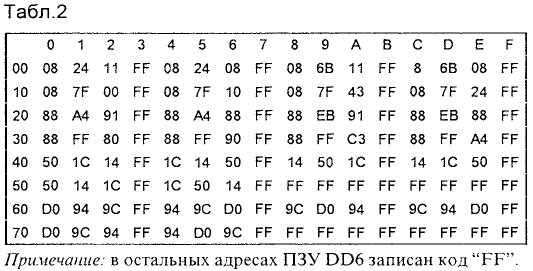

Код на выводах 5, 6, 11 DD4 определяет цоколевку, а код на выводах 12, 13, 14 — значение Вст. Выбор индикации (С, Е, b или Вст) производится переключателем SB1. Коды ПЗУ DD6 показаны в табл.2. Время индикации, определяемое цепочкой R1,C1, равно примерно 1 с. Как только триггер DD2.1 переключается в "1'", начинается заряд конденсатора С1. При достижении на нем напряжения срабатывания триггер DD2.2 формирует на выводе 13 короткий импульс сброса. Этот импульс устанавливает счетчик DD4 и триггер DD2.1 в "0". В итоге на входах 2, 10 DD4 и на входах 18, 20 DD6 появляется "1". Индикация прекращается и вся работа схемы начинается сначала.



Для калибровки прибора необходимо взять 8 транзисторов n-p-п типа с Вст равными 250, 200, 150, 100, 80, 60, 40, 20.

Вместо резистора R19 следует впаять подстроечный резистор 150 кОм. В гнезде X1, Х2, ХЗ — установить транзистор с Вст=250. Вращая подстроечный резистор, необходимо добиться показания на индикаторах значения 250 (при этом необходимо, чтобы вначале сопротивление резистора было максимальным). После этого — заменить подстроечный резистор постоянным, близким по номиналу. Также подбирают резисторы R20...R26 для остальных Вст.

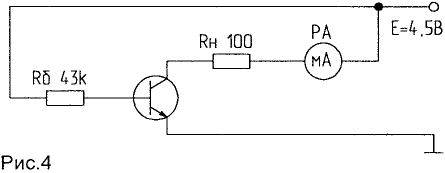

Если нет прибора для точного измерения Вст, можно собрать простую схему (рис.4). Для этой схемы Вст=Iк/Iб. При этом: Iб=(Е-Uбэ)/Rб, где Е=4,5 В; Uбэ=0,2...0,З В; R6=43 kOm. Подставляя эти значения, получаем Вст=10 Iк.

Как уже говорилось, прибор собран на двух печатных платах. На нижней расположены DD1...DD6, VT1...VT3, а на верхней — все остальные элементы. Питается прибор от источника постоянного тока U=5B, Iп=100 мА. Для автономного питания можно использовать батарею из 4 аккумуляторов Д-0,25 либо аналогичных им.

В заключение можно отметить, что в большинстве случаев прибор позволяет проверять работоспособность транзисторов, не выпаивая их из схемы. Три года работы прибора показали его надежность и удобство в работе.
