Старый 05.04.2014, 18:23   #16 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
ну Рафик,
из песни слов не выкинешь.
постоянное -это само собой,
пульсирующее- это само собой

где я писал про пульсирующее напряжение ?
Rafa вне форума   Ответить с цитированием 1
Старый 05.04.2014, 18:48   #17 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Постоянным током называется электрический ток, который не изменяется во времени по направлению. Источниками постоянного тока являются гальванические элементы, аккумуляторы и генераторы постоянного тока.

Генераторы пост. тока как раз на выходе выдают пульсирующий ток.

http://elektroschetchiki.ru/tok.php
Rafa вне форума   Ответить с цитированием 1
Старый 05.04.2014, 19:08   #18 (ссылка)
Новый пользователь

Аватар для Torquato Tasso


Регистрация: 07.07.2009
Сообщений: 5,872
Поблагодарил: 282 раз(а)
Поблагодарили 1009 раз(а)
Фотоальбомы: 1
Загрузки: 162
Закачек: 59
Цитата:
Сообщение от Rafa Посмотреть сообщение
Постоянным током называется электрический ток, который не изменяется [b][u]во времени по направлению.
изменение к нулевому значению - это тоже изменение направления
Torquato Tasso вне форума   Ответить с цитированием 0
Старый 05.04.2014, 19:13   #19 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
изменение к нулевому значению - это тоже изменение направления
читай читай и исче раз читай аксиомы.

Rafa добавил 05.04.2014 в 20:13
http://www.coolreferat.com/Постоянный_ток

Последний раз редактировалось Rafa; 05.04.2014 в 19:13. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 05.04.2014, 19:28   #20 (ссылка)
Новый пользователь

Аватар для Torquato Tasso


Регистрация: 07.07.2009
Сообщений: 5,872
Поблагодарил: 282 раз(а)
Поблагодарили 1009 раз(а)
Фотоальбомы: 1
Загрузки: 162
Закачек: 59
рафик, я всяко дерьмо в тырнете не читаю.

Torquato Tasso добавил 05.04.2014 в 20:28
ВСЕ, ЧТО ВЫ НЕ ЗНАЛИ, НО СТЕСНЯЛИСЬ СПРОСИТЬ, ИЛИ КОЕ - ЧТО О ТРАНСФОРМАТОРАХ И ТРАНСФОРМАЦИИ. Трансформатор- это статический (без вращающихся частей) электромагнитный аппарат, осуществляющий преобразование электрической энергии переменного тока с одним значением напряжения (тока )в электрическую энергию с другим значением напряжения (тока) такой же частоты. Простейший трансформатор состоит из сердечника из электротехнической стали, и двух надетых на этот сердечник обмоток I и II (Рис.1). Та из обмоток, которая будучи присоединена к сети с известным напряжением получает от нее переменный ток, например обмотка I, называется первичной, другая обмотка, отдающая переменный ток на другую сеть, например обмотка II, называется вторичной.
При пропускании через первичную обмотку переменного тока определенной частоты появляющийся в магнитопроводе магнитный поток, пересекая витки вторичной обмотки, индуктирует в ней электродвижущую силу - ЭДС, обусловливаюшую, в случае замыкания ее на какую-нибудь цепь, появление в последней переменного тока такой же частоты.
Т. к. магнитный поток в своих изменениях пересекает одновременно и витки первичной обмотки, находящиеся уже под напряжением, то в ней индуктируется электродвижущая сила, совпадающая по фазе с электродвижущей силой, индуктируемой во вторичной обмотке.
Если вторичная обмотка разомкнута (вторичная сеть выключена), тогда ток в ней протекает, самый что ни есть минимальный, и обмотка может рассматриваться как обыкновенная индукционная катушка с железным сердечником. Электродвижущая сила, индуктируемая при этом в первичной обмотке, или так называемая первичная электродвижущая сила, составит: (1) [1];
Ток, притекающий в первичную обмотку при разомкнутой вторичной цепи, весьма мал и весьма мала производимая в этой обмотке потеря напряжения, так что можно считать, что первичная электродвижущая сила почти равна и противоположна приложенному к первичной обмотке напряжению т. е. и поэтому (2). Здесь сразу нужно пояснить, что ток в обмотке, подключенной к внешнему источнику переменного напряжения, при разомкнутых зажимах вторичной обмотки будет мал только в том случае, если выполняется условие: (3) - где: А - некое эмпирическое число, его значение может быть от 40 до 60 (чаще всего при радиолюбительских расчетах используется значение 50). Это число зависит от марки трансформаторной стали ( Э41-Э43- изотропная горячекатанная, Э310-Э330- текстурованная холоднокатаная, Э340-Э360- текстурованная холоднокатаная с уменьшенной проницаемостью и т.д.), формы сердечника (Ш, ШЛ, П, ПЛ, О и т.д.), технологии производства и качества сборки сердечника. Подобное утверждение можно легко продемонстрировать, если разобрать сердечник, собранный , к примеру, из Ш-образных пластин, а при сборке некоторую часть пластин «забыть». Ток холостого хода такого трансформатора при неизменном напряжении, поданном в первичную обмотку заметно увеличится. - согласно формуле (3) – максимальная индукция в сердечнике, Тл (Тесла). - площадь сечения стержня сердечника, на котором расположена обмотка, [2].
Для вторичной электродвижущей силы, т. е. электродвижущей силы, возбуждаемой во вторичной обмотке, состоящей из витков и пересекаемой тем же магнитны потоком можно считать: . А т.к. , и при этом формула (1) и (2) отличаются только лишь количеством витков и , то принято считать, что коэффициент трансформации равен соотношению витков первичной и вторичной обмоток .
Величина максимального магнитного потока при холостом ходе трансформатора равна: (4)
где первичная электродвижущая сила E, как видно, почти равна напряжению у зажимов V. Если трансформатор нагрузить, т. е. к его вторичной обмотке подключить какое-нибудь сопротивление, то сила тока в первичной обмотке увеличится и увеличится потеря напряжения в ней, отчего при постоянстве первичного напряжения у зажимов должна уменьшиться первичная электродвижущая сила E - и как следствие - величина магнитного потока .
Но так как при нагрузке трансформатора вторичный ток производит упомянутое размагничивающее действие, то можно допустить, что при подключенной нагрузке ток во вторичной обмотке производит упомянутое размагничивающее действие и в первичную цепь поступает ток такой силы,
при котором, приблизительно, восстанавливается магнитный поток [1].
Когда трансформатор работает с нагрузкой, то полная мощность, потребляемая первичной обмоткой , расходуется на полезную мощность,
отдаваемую во вторичную цепь , и на потери в самом трансформаторе, состоящие из потерь в железе магнитопровода, и в меди обмоток. Отсюда , КПД ή (5).
Выше было отмечено, что максимальный магнитный поток, пронизывающий обмотки трансформатора почти не изменяется при изменении нагрузки, следовательно, потери в железе трансформатора можно считать постоянными и одинаковыми как для холостого хода, так и для работы трансформатора с нагрузкой. Неизменность магнитного потока в стали имеет место при постоянстве магнитодвижущей силы (МДС) и напряженности магнитного поля . Что касается потерь в меди обеих обмоток, то они, очевидно, находятся в сильной зависимости от нагрузки. При этом сопротивление первичной обмотки равно сумме ее активного и индуктивного сопротивлений. В соответствии со 2 законом Кирхгофа напряжение, подведенное к первичной обмотке равно сумме падения напряжения на активном сопротивлении обмотки и двух ЭДС, обусловленных магнитными потоками, сцепленными с первичной обмоткой. При этом имеется ввиду, что один магнитный поток замыкается через сердечник трансформатора, а второй - через воздух. И так, как эти магнитные потоки «ведут» себя по разному, то в законе Кирхгофа они описываются по разному. Сопротивление вторичной обмотки также состоит из активного и индуктивного сопротивлений. Активное сопротивление играет роль только при подключенной ко вторичной обмотке нагрузке, индуктивное сопротивление (6) - характеризуется индуктивностью рассеяния (7), и в свою очередь, обусловлена магнитным потоком , замыкающимся, помимо магнитопровода, еще и по воздуху, минуя первичную обмотку [1]. Что касается потерь в железе трансформатора, то на этом нужно остановиться подробно. Переменный магнитный поток в сердечнике, индуцируемый переменным напряжением в первичной обмотке, вызывает в магнитопроводе вихревые токи, зависящие от частоты, проводимости материала магнитопровода и его формы. Помимо потерь вихревые токи размагничивают магнитопровод, вытесняя магнитный поток к поверхности. Именно для снижения влияния вихревых токов (токов Фуко) магнитопровод собирают из отдельных, электрически изолированных тонких пластин. При этом значение вихревых токов значительно уменьшается (до 1% [1] ). Удельные потери в сердечнике трансформатора имеют одну природу - нелинейность процесса намагничивания стали. Известно, что ферромагнитные тела состоят из областей самопроизвольного (спонтанного) намагничивания. Магнитное состояние каждой области характеризуется вектором намагниченности. Направление вектора намагниченности зависит от внутренних упругих напряжений и кристаллической структуры ферромагнитного тела.
Векторы намагниченности отдельных областей ферромагнитного тела, на которые не воздействует внешнее магнитное поле, равновероятно направлены в различные стороны. Поэтому во внешнем относительно этого тела пространстве намагниченность тела не проявляется. Если же его поместить во внешнее поле, то под его воздействием векторы намагниченности отдельных областей повернутся в соответствии с направлением поля. При этом индукция результирующего поля в теле может оказаться во много раз больше, чем магнитная индукция внешнего поля до помещения в него ферромагнитного тела [6]. При периодическом перемагничивании ферромагнетика в нем совершаются необратимые процессы, на которые расходуется энергия от намагничивающего источника. В общем случае потери в ферромагнитном сердечнике обусловлены гистерезисом, токами Фуко и магнитной вязкостью. Степень проявления различных видов потерь зависит от скорости перемагничивания ферромагнитного материала. Если сердечник из трансформаторной стали перемагничивается во времени замедленно, то потери в сердечнике обусловлены практически только гистерезисом (потери от макроскопических вихревых токов и магнитной вязкости при этом стремятся к нулю).
Физически потери, обусловленные гистерезисом, вызваны инерционностью процессов роста зародышей перемагничивания, инерционностью процессов смещения доменных границ и необратимыми процессами вращения векторов намагниченности. Удельные потери энергии от гистерезиса за 1 цикл перемагничивания равны площади петли гистерезиса. Уменьшение максимальной индукции, разумеется, уменьшает высоту петли, но даже при малых значениях индукции и при наличии подмагничивания ширина петли частного цикла у низкосортных сталей остается значительной. Другими словами, уменьшение индукции в магнитопроводе с целью уменьшения площади петли гистерезиса имеет ограниченный смысл [3].
Для того, чтобы все вышесказанное было более понятно, вспомним школьный курс физики. Вокруг проводника, по которому протекает ток создается магнитное поле. Причем направление (вектор) магнитного поля зависит от направления тока в проводнике и постулируется т.н. «правилом буравчика»: «Если направление поступательного движения буравчика (винта) совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции», или правилом правой руки: «Если ладонь правой руки расположить так, чтобы в нее входили силовые линии магнитного поля, а отогнутый большой палец направить по движению проводника, то четыре вытянутых пальца укажут направление индукционного тока» (Рис.3). Если пойти дальше, и зная, что электрические и магнитные силы имеют общую природу (теория Максвелла), то можно предположить, что если по одному проводнику течет ток и при этом вокруг него наводится магнитное поле и рядом расположен другой проводник, то магнитное поле должно наводить в другом проводнике электрический ток. (Сразу нужно оговориться, что ток и магнитное поле должны изменяться во времени и в пространстве и совсем не обязательно по закону синусоиды и даже не обязательно от положительных до отрицательных значений). Это явление известно как электромагнитная индукция и было открыто Майклом Фарадеем в 1831 году.
С точки зрения передачи энергии вышеприведенная модель никуда не годится, но не стоит ее недооценивать т. к. появления наводок в звукоусилительных и радиоприемных трактах – это проявление признаков, описываемых данной моделью, и она может испортить немало нервов конструкторам – разработчикам. Если пойти еще дальше и свить проводник в спираль, а еще лучше, в многослойную спираль, то возникающие вектора магнитного поля у находящихся рядом проводников будут суммироваться.
Суммарный индукционный ток будет равен произведению тока вокруг одного проводника на их количество. Здесь нужна еще одна оговорка. Все дело в том, что вышеприведенное утверждение будет справедливо лишь в том случае, если физическая форма и размеры позволяют сблизить свитые в спираль проводники на минимальное расстояние. Но по вполне понятным причинам это далеко не всегда возможно. Именно поэтому суммарный индукционный ток будет равен произведению тока вокруг одного проводника на их количество лишь приближенно и именно поэтому провод, которым намотаны очень мощные трансформаторы имеет чаще всего не круглое, а прямоугольное сечение. Это связано, в основном с тем, что, как говорилось выше, силовое поле вокруг проводника (каждого отдельного витка) не в полной мере наводится в соседнем витке (сердечнике), а с некоторыми потерями, частично рассеиваясь «в воздухе» (Рис.9). Но вернемся к нашей модели. Подобная конструкция называется катушкой. Она обладает значительной индуктивностью, которая зависит от протекающего в проводнике тока, диаметра и удельной проводимости проводника, количества витков и т.д. Конечно же, обычный проводник, по которому протекает электрический ток, также обладает собственной индуктивностью, но при незначительной длине проводника ее величина настолько мала, что ею, как правило, пренебрегают. Совсем другое дело – если длина проводников - сотни, и даже тысячи метров, и по ним протекают значительные токи и напряжения, как например, в высоковольтных ЛЭП. Такие системы обладают значительными индуктивными и емкостными сопротивлениями и при инженерных расчетах это обязательно учитывается. И раз уж речь зашла о ЛЭП и трансформации, то не обходимо напомнить о требовании ПТЭ при работах на высоковольтных ЛЭП - отключать напряжение помимо основной еще и на паралельно идущей линии. Игнорирование данного требования ПТЭ стоило здоровья , а иногда и жизни, не одному горе – електрику. А мы вернемся к нашей теме. Если вспомнить, что катушка - это проводник длинной в десятки или сотни, а иногда даже тысячи, метров, свитый в многослойную спираль, то индуктивность, «растянутая» по всей его длине концентрируется в физических размерах данной катушки. И если рядом (а лучше внутри или снаружи) с вышеупомянутой катушкой разместить еще одну, то магнитные силовые линии, образованные за счет индуктивности при подключении напряжения к первой будут наводить напряжение во второй. Конечно же, большая их часть будет рассеиваться в окружающем пространстве, и теряться безвозвратно, т.к. окружающее пространство (воздух) обладает некоторым сопротивлением для магнитного поля, и данная модель, являясь по сути дела трансформатором, для передачи электрической энергии также не годится. А вот если катушки разместить на сердечнике (Рис.1) из материала со значительной магнитной проницаемостью (ферромагнетиком), то такая модель уже будет полноценным трансформатором и для передачи электрической энергии уже вполне подойдет. Если обратиться к Рис.1, то можно увидеть, что магнитные силовые линии в подобном трансформаторе замыкаются не только через магнитопровод, но и « по воздуху». Так и есть на самом деле. В некоторых радиолюбительских публикациях ( и не только) иногда можно встретить утверждение, что сердечник способен «притягивать», и даже «концентрировать в себе» эти самые линии. С этим никак нельзя согласиться, т.к. в подобном случае достаточно было надеть катушки на замкнутый магнитопровод произвольной формы и сечения и не следовало изобретать броневых сердечников, сердечников марки УШ, О и т.д. Еще раз повторюсь, что векторы намагниченности отдельных областей ферромагнитного тела, на которые не воздействует внешнее магнитное поле, направлены в разные стороны. Поэтому во внешнем относительно этого тела пространстве намагниченность тела не проявляется, но если ферромагнетик поместить во внешнее поле (например, подключив первичку в 220 вольт), то под его воздействием векторы намагниченности отдельных областей повернутся в соответствии с направлением поля. При этом индукция результирующего поля в теле становится во много раз больше, чем магнитная индукция внешнего поля. В одной из немногочисленных и в то же время в одной из лучших публикаций на данную тематику, появившуюся еще в далеком 1983 году [4] говорится: «…Положение резко изменится, если уменьшится число витков первичной обмотки… Для создания той же ЭДС самоиндукции требуется уже значительно более глубокое изменение магнитного потока, а следовательно, должна увеличиться и максимальная индукция в магнитопроводе… Но она практически не может превзойти индукцию насыщения …поэтому увеличение индукции В может происходить лишь за счет…увеличения… тока в первичной обмотке. Ток приобретает характер коротких импульсов с большой амплитудой… Более того, из-за резкого уменьшения магнитной проницаемости магнитопровод уже не будет в состоянии локализовать внутри себя все магнитные силовые линии, и они будут импульсами «выплескиваться» наружу» ( разрядка – моя). Можно, конечно, данное утверждение списать на «образность» изложения для облегчения восприятия материала, но согласиться с ним нельзя . На самом же деле магнитные силовые линии наведенные вокруг катушки, по которой протекает ток, распределяются вокруг нее равномерно (Рис.8), и при увеличении тока в первичной обмотке напряженность магнитных силовых линий будет увеличиваться для всех одинаково, и для тех, которые замыкаются через магнитопровод и те, которые замыкаются через воздух. Просто нужно помнить, что те линии, которые «идут по воздуху» из-за сопротивления окружающей среды затухают в ней, а те, чей путь пролегает по сердечнику из-за его физико- механических свойств оказывать минимальное сопротивление магнитному полю способны из-за минимального затухания донести свою энергию до второй катушки. Однако, уменьшение индукции в сердечнике все равно имеют место. И зависит оно не только от свойств материала, но и от наличия магнитного зазора, отверстий в сердечнике, качества сборки сердечника и т.д. (Рис.1, Рис.2). Магнитный поток через некоторую поверхность - это поток вектора магнитной индукции через эту поверхность (8). Площадь сечения магнитопровода зависит от многих факторов, в частности от технологических отверстий. Сначала остановимся на отверстиях. Увеличение сопротивления в магнитопроводе связано напрямую с таким эмпирическим понятием, как «домены». Выше уже упоминалось про области спонтанного намагничивания. Другими словами эти области и есть «домены», как иногда пишут в радиолюбительской литературе, области в ферромагнитном материале, в которых осуществляется упорядоченное перемагничивание материала под действием изменяющегося магнитного поля. Количество их велико, но не бесконечно и напрямую зависит от физико- механических свойств материала. Если вспомнить постоянный магнит, то его свойство «притягивать железо» напрямую зависит от этих самых «доменов», их стабильности и полярной ориентации в материале. В ферромагнетике «домены» расположены хаотично и лишь под действием магнитного поля способны менять полярную направленность и ориентироваться вдоль магнитных силовых линий. Кстати, размеры, количество и скорость изменения ориентации «доменов» способны объяснить, почему одни материалы (например: ВЧ- ферриты) хорошо работают в качестве магнитопроводов на высоких частотах и напрочь отказываются работать на низких, а другие же – наоборот (например: электротехническая сталь). Количество «доменов» объясняет также и величину максимальной индукции и индукцию насыщения. Поэтому для получения хороших энергетических характеристик трансформатора следует избегать применения сердечников с отверстиями в магнитопроводе. Теперь сделаем еще одно небольшое отступление. Раз уж речь зашла о понятии «насыщение магнитопровода», то для лучшего понимания термина образно продемонстрируем его на простом примере. Для этого вспомним классический пример из школьного курса физики. Возьмем подковообразный магнит, лист бумаги и железные опилки. На стол положим магнит, сверху на него - лист бумаги и на бумагу насыпаем небольшую горсть опилок. При этом железные опилки выстраиваются в характерный узор, демонстрируя направление магнитных силовых линий (на Рис.4 узор изображен для стержневого магнита). А теперь мысленно представим, что напряженность магнитного поля, создаваемого магнитом, не постоянна, а медленно увеличивается от нуля до максимума. При этом железные опилки, лежащие сначала хаотично, будут понемногу, вслед за увеличением поля, выстраиваться по линиям от полюса N к полюсу S. Сначала те, которые ближе к полюсам, затем те, которые дальше, и наконец, наступит момент, когда все опилки выстроятся вдоль магнитных силовых линий и дальнейшее увеличение напряженности магнитного поля ничего не изменит, ведь количество частичек железа (опилок - «доменов») хоть и велико, но не бесконечно. В этом случае можно будет говорить о насыщении применительно к магнитопроводу. А теперь идем дальше. Сопротивление магнитного зазора объясняется все тем же затуханием магнитного поля в воздухе и зависит напрямую от физических размеров этого зазора. В [1] магнитный поток в сердечнике сравнивается с электрическим током в проводнике, следовательно, магнитный зазор можно сравнить с нелинейным сопротивлением, а значит зазор - это плохо? Все зависит от конкретных требований, предъявляемых к трансформатору. Если он будет применяться в качестве источника питания, например, УМЗЧ, то да. Но с другой стороны, известны случаи, когда, например, сварочные агрегаты изготавливались в виде трансформаторов с регулируемым магнитным зазором в сердечнике (Рис.7). Здесь сварочный агрегат показан довольно условно. Первичная и вторичная обмотки разделены на равные части и размещены на левой и правой части магнитопровода. Таким способом решались сразу две проблемы. Изменяя величину магнитного зазора в сердечнике, регулировалась величина затухания магнитного потока, а следовательно, и напряжения во вторичной обмотке – а следовавтельно, величина тока в сварочной дуге. Помимо этого, достигалась падающая нагрузочная характеристика сварочного агрегата, что благоприятно сказывается на его работе. Для источника питания, к примеру, УМЗЧ падающая нагрузочная характеристика крайне нежелательна, т.к. просадки напряжения при максимумах музыкального пик-фактора должны быть минимальны для более верного этого самого музыкального пик - фактора воспроизведения. И если речь зашла о сварочных агрегатах, то нужно еще добавить некоторые моменты. Напряжение вторичной обмотки сварочного трансформатора на холостом ходу - примерно 70 - 80 вольт, а при зажигании дуги должно снижаться до 20 - 25 вольт. Этим достигается наиболее благоприятный режим работы трансформатора. Одним из способов достижения указанного режима работы является получение падающей нагрузочной характеристики. Методов достижения подобного эффекта несколько, и самыми распостранёнными являются - создание магнитного зазора в магнитопроводе и разнесении в пространстве первичной и вторичной обмоток. Метод разнесения в пространстве обмоток - это ухудшение потокосцепления между первичной и вторичной обмотками, а значит – уменьшение напряжения во вторичной обмотке под нагрузкой.
Таким образом, для максимального улучшения нагрузочных свойств трансформатора необходимо, применительно к обмоткам, добиться максимального потокосцепления между ними. Сделать это можно, например, чередуя поочередно в рядах обмотки витки первичной и вторичной обмоток (Рис.5). При кажущейся простоте, сделать это крайне затруднительно. Во –первых: количество витков в первичной и вторичной обмотках очень сильно разнятся, во –вторах: нередко вторичных обмоток несколько, в- третьих – разнятся диаметры проводов первичной и вторичной обмоток, и самая весомая причина – свойства изоляционного покрытия проводников должны быть крайне высоки, ведь при пробое изоляции находящихся впритык витков первички и вторички последствия можно вообразить. Поэтому существуют несколько иные методы получения максимального потокосцепления. Один из методов давно и с успехом применяется при намотке выходных и межкаскадных трансформаторов ламповых УМЗЧ. Заключается он в укладке обмоток чередующимися слоями с обязательной межслоевой изоляцией. Следующий способ заключается в том, что шпульку делят на несколько секций щечками, и каждую секцию заполняют витками первички и вторички, также чередуя их (Рис.6). Еще один способ приводится в [5]. Разделительный трансформатор мотают жгутом проводов, в который входят проводники, относящиеся к разным обмоткам. После окончания намотки проводники, каждый для своей обмотки, «вызанивают» и соединяют последовательно. Нужно учесть, что напряжение питания данного УМЗЧ всего лишь В. Для обмоток же, которые в процессе эксплуатации будут находиться под высоким напряжением, а также подключаться к осветительной сети 220В, такой способ намотки крайне нежелателен, а в некоторых случаях - попросту опасен. Ну и , пожалуй можно подводить итоги:

1. Потери «в железе» трансформатора характеризуются гистерезисом, токами Фуко и магнитной вязкостью. Для уменьшения токов Фуко железняк трансформатора собирают из тонких пластин. Избежать потерь на перемагничивание вряд ли удастся, но кое - что сделать можно. Чтобы не «нарваться», взяв в разработку магнитопровод от сгоревшего трансформатора, нужно применять не расчетный, а оценочный метод по определению количества витков на вольт, неоднократно описанный в радиолюбительских изданиях.

2. В ответственных конструкциях, например УМЗЧ ВВ, лучше избегать применения магнитопроводов с технологическими отверстиями. Сердечники с технологическим зазором типа ШЛ, ПЛ стараться брать «родные», а не какие попало, зазор перед сборкой очищать наждачкой и при склейке в клей добавлять ферритовый порошок, как неоднократно упоминалось в радиолюбительской литературе.

3. Что касается намотки, то правилами ее выполнения также пренебрегать не стоит. На тех же самых сердечниках типа ПЛ первичную обмотку следует размещать разделив поровну на правой и левой части, также желательно поступать и со вторичкой. На сердечниках типа О все обмотки следует, если нет специальных указаний в описании конструкции, укладывать равномерно по всему диаметру. Этим удастся несколько уменьшить поле рассеяния.


4. При использовании радиолюбительских конструкциях в качестве источников питания трансформаторов от старых ламповых телевизоров типа ТВЗ, ТВК нужно помнить, что они изготавливались с магнитным зазором в сердечнике, поэтому, его необходимо ликвидировать, а если магнитопровод Ш- образный, то его нужно разобрать и собрать заново вперекрышку.

Последний раз редактировалось Torquato Tasso; 05.04.2014 в 19:28. Причина: Добавлено сообщение
Torquato Tasso вне форума   Ответить с цитированием 0
Старый 05.04.2014, 19:30   #21 (ссылка)
Новый пользователь

Аватар для Torquato Tasso


Регистрация: 07.07.2009
Сообщений: 5,872
Поблагодарил: 282 раз(а)
Поблагодарили 1009 раз(а)
Фотоальбомы: 1
Загрузки: 162
Закачек: 59
полный текст

картинки


















Последний раз редактировалось Torquato Tasso; 05.04.2014 в 19:59.
Torquato Tasso вне форума   Ответить с цитированием 0
Старый 05.04.2014, 19:30   #22 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,795
Поблагодарил: 786 раз(а)
Поблагодарили 993 раз(а)
Фотоальбомы: 47
Загрузки: 27
Закачек: 0
Языками зацепились? Бывает.
tiksi вне форума   Ответить с цитированием 0
Старый 06.04.2014, 12:21   #23 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Torquato Tasso ознакомься с переходными процессами, при подключении первичной обмотки транса на постоянное напряжение.
Что будет на вторичке ? И как долго ? Какая будет форма сигнала ?
Rafa вне форума   Ответить с цитированием 1
Старый 06.04.2014, 12:32   #24 (ссылка)
Super V.I.P.

Аватар для Старик Хоттабыч


Регистрация: 31.01.2012
Адрес: Форум СЦБИСТ
Возраст: 64
Сообщений: 3,714
Поблагодарил: 1271 раз(а)
Поблагодарили 1182 раз(а)
Фотоальбомы: 24
Загрузки: 757
Закачек: 11
Репутация: 524
Цитата:
Сообщение от Rafa Посмотреть сообщение
Torquato Tasso ознакомься с переходными процессами, при подключении первичной обмотки транса на постоянное напряжение.
Что будет на вторичке ? И как долго ? Какая будет форма сигнала ?

__________________
"Я этим заявлением объявляю, что все мои персональные данные, фотографии, рисунки, переписка и так далее являются объектами моего авторского права (согласно Бернской Конвенции). Для коммерческого использования всех вышеупомянутых объектов авторского права в каждом конкретном случае необходимо мое письменное разрешение."
Старик Хоттабыч вне форума   Ответить с цитированием 0
Старый 06.04.2014, 16:00   #25 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Тяговый трансформатор ОДЦЭ-5000/25Б

Номинальное первичное напряжение 25 000 В

Номинальная мощность сетевой обмотки 4485 кВ А

.................................................. ....................

Найдем ном. ток в первичной обмотки

I=S/U=179,4 А

Полное сопротивление перв. обм. на частоте 50 Гц

Z=U/I=139,4 Ом.

При постояке - сопротивление первички = активному сопротивлению первички.

Чему равно R не нашел

Последний раз редактировалось Rafa; 06.04.2014 в 16:10. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 06.04.2014, 17:35   #26 (ссылка)
Новый пользователь

Аватар для Torquato Tasso


Регистрация: 07.07.2009
Сообщений: 5,872
Поблагодарил: 282 раз(а)
Поблагодарили 1009 раз(а)
Фотоальбомы: 1
Загрузки: 162
Закачек: 59
Цитата:
Сообщение от Rafa Посмотреть сообщение
Torquato Tasso ознакомься с переходными процессами, при подключении первичной обмотки транса на постоянное напряжение.
Что будет на вторичке ? И как долго ? Какая будет форма сигнала ?
Рафик, нахрен мне твои переходные процессы? Давай поговорим о стационарном сигнале.
Тем более, что твои переходные процессы длятся доли секунды и погоды не делают
Torquato Tasso вне форума   Ответить с цитированием 0
Старый 06.04.2014, 17:38   #27 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
Тем более, что твои переходные процессы длятся доли секунды и погоды не делают

Пальцам пробовал у пов. тр. на вторичке ?
Rafa вне форума   Ответить с цитированием 1
Старый 06.04.2014, 17:48   #28 (ссылка)
Новый пользователь

Аватар для Torquato Tasso


Регистрация: 07.07.2009
Сообщений: 5,872
Поблагодарил: 282 раз(а)
Поблагодарили 1009 раз(а)
Фотоальбомы: 1
Загрузки: 162
Закачек: 59
Цитата:
Сообщение от Rafa Посмотреть сообщение
Пальцам пробовал у пов. тр. на вторичке ?
а что такое у пов. тр. ?
Torquato Tasso вне форума   Ответить с цитированием 0
Старый 06.04.2014, 17:53   #29 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
у пов. тр. ?
повышающий трансформатор
Rafa вне форума   Ответить с цитированием 1
Старый 06.04.2014, 21:14   #30 (ссылка)
Super V.I.P.

Аватар для Старик Хоттабыч


Регистрация: 31.01.2012
Адрес: Форум СЦБИСТ
Возраст: 64
Сообщений: 3,714
Поблагодарил: 1271 раз(а)
Поблагодарили 1182 раз(а)
Фотоальбомы: 24
Загрузки: 757
Закачек: 11
Репутация: 524

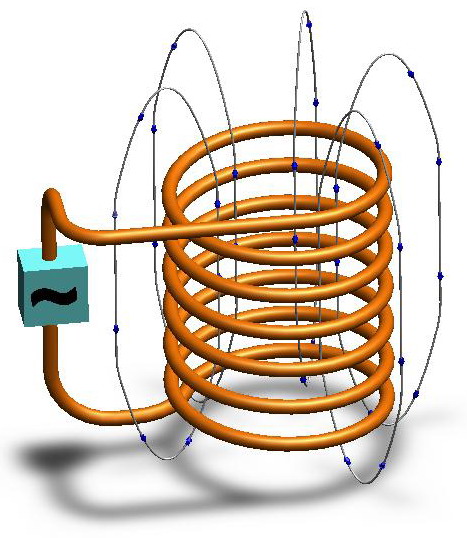

Ученные мужи, а что вы расскажите про это?:

__________________
"Я этим заявлением объявляю, что все мои персональные данные, фотографии, рисунки, переписка и так далее являются объектами моего авторского права (согласно Бернской Конвенции). Для коммерческого использования всех вышеупомянутых объектов авторского права в каждом конкретном случае необходимо мое письменное разрешение."
Старик Хоттабыч вне форума   Ответить с цитированием 0
