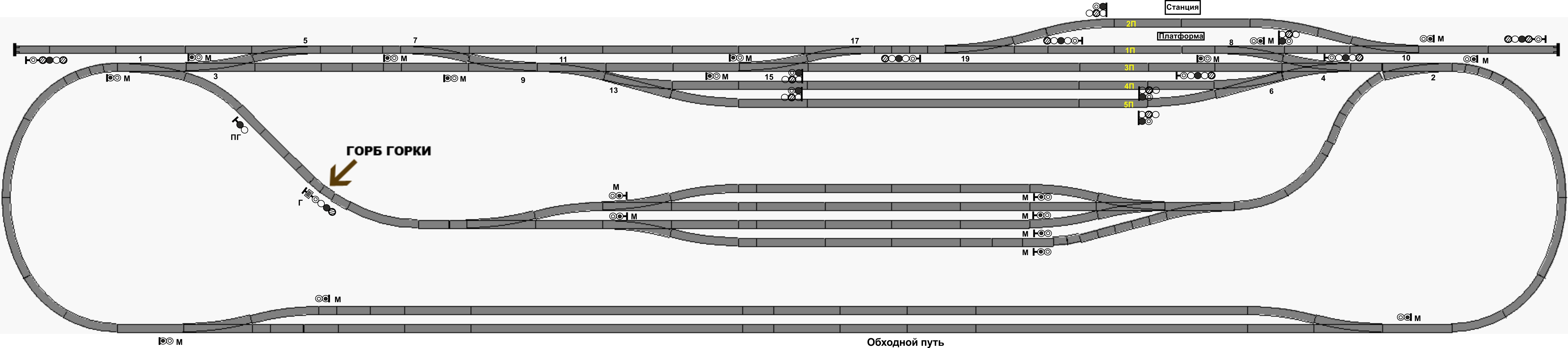

Помогите расставить светофоры на станции


1

Последний раз редактировалось nikjut; 19.09.2012 в 15:39.
nikjut вне форума   Ответить с цитированием 0
Объявления
Старый 20.09.2012, 01:02   #2 (ссылка)
V.I.P.


Регистрация: 29.03.2009
Сообщений: 197
Поблагодарил: 94 раз(а)
Поблагодарили 50 раз(а)
Фотоальбомы: 1
Репутация: 48
По умолчанию

вот ссылка на методичку по составлению однониточного и двухниточного плана станции (вам нужен только однониточный?), а здесь тема в которой всем миром помогали девушке Юле делать подобное задание, можете посмотреть для примера (правда ей еще и пульт надо было начертить)
micush вне форума   Ответить с цитированием 0
Старый 20.09.2012, 04:21   #3 (ссылка)
Super V.I.P.


Регистрация: 09.04.2009
Сообщений: 1,942
Поблагодарил: 11 раз(а)
Поблагодарили 150 раз(а)
Фотоальбомы: 3
Репутация: 107
По умолчанию

Цитата:
Сообщение от nikjut Посмотреть сообщение
Помогите расставить светофоры на станции
Расставляйте, выкладывайте, будем посмотреть - вот это называется помощь. Если Вы предполагаете, что просто выложите путевое развитие, а кто-то расставит, то это не помощь.
led вне форума   Ответить с цитированием 0
Старый 20.09.2012, 10:36   #4 (ссылка)
Новичок

Автор темы

Регистрация: 03.07.2012
Сообщений: 10
Поблагодарил: 4 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

Не пойму как правильно проставить номерацию стрелок на горке и обходном пути.
С четность и нечетность тоже запутался.
И что не так я сделал. Помогите пожалуйста.


nikjut вне форума   Ответить с цитированием 0
Старый 20.09.2012, 15:38   #5 (ссылка)
V.I.P.


Регистрация: 12.02.2010
Возраст: 40
Сообщений: 275
Поблагодарил: 179 раз(а)
Поблагодарили 61 раз(а)
Фотоальбомы: 0
Репутация: 51
По умолчанию

Стрелка №4 на 3 направления ?
z_line вне форума   Ответить с цитированием 0
Старый 20.09.2012, 15:52   #6 (ссылка)
Новичок

Автор темы

Регистрация: 03.07.2012
Сообщений: 10
Поблагодарил: 4 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

да. а что так нельзя разве? просто дело все упирается в размер, макет должен быть 5500 мм.
Пришлось в 2-х местах использовать стрелку на 3 направления.

Возникают теперь вопросы по поводу:
1)правильности нумерации;
2)правильности расстановки и видов маневровых и выходных светофоров;
3)нумерации маневровых светофоров.
Может конечно, что еще не правильно сделал. Есть желание понять и разобраться.

Последний раз редактировалось nikjut; 20.09.2012 в 15:59. Причина: добавление
nikjut вне форума   Ответить с цитированием 0
Старый 20.09.2012, 16:12   #7 (ссылка)
V.I.P.


Регистрация: 12.02.2010
Возраст: 40
Сообщений: 275
Поблагодарил: 179 раз(а)
Поблагодарили 61 раз(а)
Фотоальбомы: 0
Репутация: 51
По умолчанию

Нет таких стрелок.
С путей 3,4,5, не возможно уехать на перегон !!
Алгоритм нумерации стрелок в принципе правильный.
Нумерация маневровых светофоров от входного в сторону увеличения к оси станции, в четной горловине четные цифры, в нечетной нечетные.

А в чем смысл макета??? какова идея???.
z_line вне форума   Ответить с цитированием 0
Старый 20.09.2012, 16:13   #8 (ссылка)
V.I.P.

Аватар для Yakovlev


Регистрация: 27.10.2010
Сообщений: 233
Поблагодарил: 14 раз(а)
Поблагодарили 22 раз(а)
Фотоальбомы: 0
Репутация: 15
По умолчанию

Если есть желание понять и разобраться то советую начать с изучения :
Проектирование станций и узлов и ВСН 56-78
Если покажется сложным, то посмотрите издание - "Общий курс железных дорог".
Yakovlev вне форума   Ответить с цитированием 0
Старый 20.09.2012, 16:19   #9 (ссылка)
Новичок

Автор темы

Регистрация: 03.07.2012
Сообщений: 10
Поблагодарил: 4 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

Да только времени на разбор полетов осталось очень мало.
Идея тут в Сортировочной горке, показать как работает, а станция плюсом пошла. а то скучно было бы. Значит со светофорами никто не сможет мне помочь?
nikjut вне форума   Ответить с цитированием 0
Старый 20.09.2012, 16:43   #10 (ссылка)
Регулировщик-любитель

Аватар для Витос


Регистрация: 13.04.2009
Сообщений: 5,080
Поблагодарил: 851 раз(а)
Поблагодарили 1151 раз(а)
Фотоальбомы: 23
Репутация: 1334
По умолчанию

Не знаю, можно ли сделать стрелку на 3 направления-не встречал, но с точки зрения СЦБ это ПК, МК и...?
__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно.
Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]


Витос вне форума   Ответить с цитированием 0
Старый 20.09.2012, 21:10   #11 (ссылка)
V.I.P.


Регистрация: 29.03.2009
Сообщений: 197
Поблагодарил: 94 раз(а)
Поблагодарили 50 раз(а)
Фотоальбомы: 1
Репутация: 48
По умолчанию

Цитата:
Сообщение от Витос Посмотреть сообщение
Не знаю, можно ли сделать стрелку на 3 направления-не встречал, но с точки зрения СЦБ это ПК, МК и...?
На железной дороге нет стрелок на 3 направления, а в ж.д. моделизме есть. Вот ребята и решили поставить. Но непонятно что дальше делать. Паровозики то будут бегать, но либо придется объяснять студентам, что в жизни так не бывает, либо убирать нестандарт.
micush вне форума   Ответить с цитированием 0
Старый 20.09.2012, 21:15   #12 (ссылка)
V.I.P.

Аватар для Макс - МЖД


Регистрация: 04.03.2010
Адрес: Москва
Возраст: 32
Сообщений: 904
Поблагодарил: 83 раз(а)
Поблагодарили 90 раз(а)
Фотоальбомы: 10
Репутация: 188
Отправить сообщение для Макс - МЖД с помощью Skype™
По умолчанию

на Москве Пассажирской Казанской есть стрелка на 3 направления! Правда ручная ( у почтовых путей).

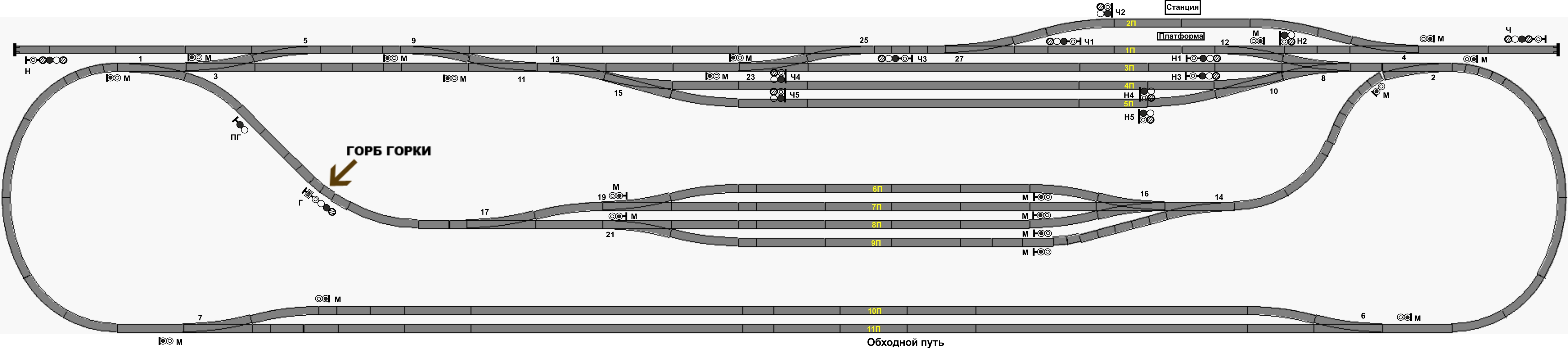

Лови нумерацию светофоров, которые уже есть. По моему мнению не хватает:
маневровых светофоров - на 11П и 10П в сторону 6 стрелки, на 11П в сторону 7 стрелки, перед 14 стрелкой, между 9 и 25 стрелкой в сторону 9 стрелки, перед 5 стрелкой, также не понятен маневровый у Н2
Макс - МЖД вне форума   Ответить с цитированием 0
Старый 20.09.2012, 23:06   #13 (ссылка)
V.I.P.


Регистрация: 07.10.2010
Адрес: Москва
Сообщений: 216
Поблагодарил: 12 раз(а)
Поблагодарили 71 раз(а)
Фотоальбомы: 0
Репутация: 12
По умолчанию

Если уж это макет для обучения, то и делать лучше более реалистичную инфраструктуру, без всяких петель, присущих жд моделизму... А именно - парк прибытия, сортировочный с горкой и отправления (или совмещенный сортировочно-отправочный). Либо упращенную участковую станцию с сортировочной системой. И со светофорами проще будет...

Последний раз редактировалось sanya324; 20.09.2012 в 23:08. Причина: изменения текста
sanya324 вне форума   Ответить с цитированием 0
Старый 21.09.2012, 04:39   #14 (ссылка)
Super V.I.P.


Регистрация: 09.04.2009
Сообщений: 1,942
Поблагодарил: 11 раз(а)
Поблагодарили 150 раз(а)
Фотоальбомы: 3
Репутация: 107
По умолчанию

Цитата:
Сообщение от nikjut Посмотреть сообщение
Значит со светофорами никто не сможет мне помочь?
Ну почему же, поможем.
Правда на словах тяжело, а рисовать в графическом редакторе я не буду, в какой проге Вы делали это изображение? Autocad, Visio? В общем исходник нужен.
Ну а на словах как-то так:
1. Входной светофор слева - "Н", справа - "Ч".
2. Добавить у стр.5 маневровый в сторону входного.
3. Аналогичный маневровый за крестовиной стр.3
4. На всех выходных светофорах неправильная расцветка, зачем второй зеленый?
5. На путях 3, 4, 5 не нужны нечетные выходные, с них нет отправления на перегон, нужны маневровые с красным вместо синего.
6. Четные стрелки пронумерованы криво, стр.10 должна быть номер 4, далее ординатам.
7. Стр.8 я бы исключил из пути (ну ненавижу я стрелки в пути).
Смотрите, если вместо обходного пути кольценуть перегон, то будет намного веселее.
Кстати, Вы говорите, что с местом напряг, а стрелки 5 и 7 почему-то не уложили рама в раму, съезд 15/17 можно тянуть ближе к стр. 11, стрелки 17 и 19 рама в раму.
В общем есть варианты, просто подумать нужно.
led вне форума   Ответить с цитированием 0
