Тема: Вопрос контрольной работы по АССУДу


Для горловины станции: рассчитайте и расположите стрелки по ординатам; расставьте входные, выходные и маневровые светофоры; объедините стрелки в стрелочные секции; расставьте кнопки для управления светофорами.

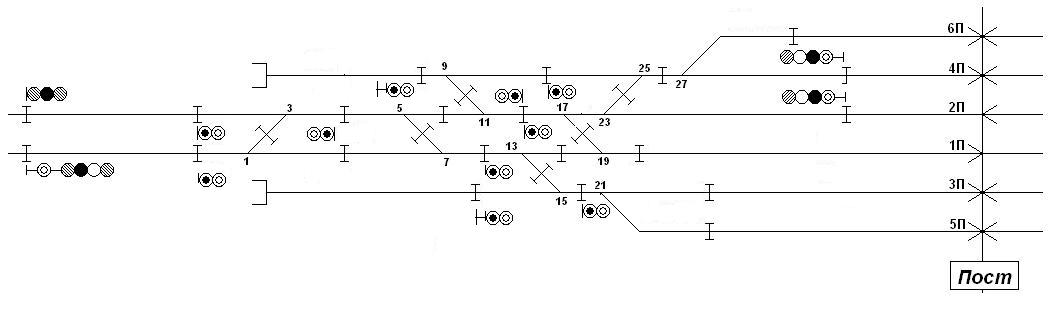

Вот это горловина станции:


Я тут раскинул чуть чуть мозгами , ну незнаю правельно ли я нарисовал светофоры:

Если кто нибудь разбераеться в этом помогите

Комментарии к сообщению (репутация)
Torquato Tasso, отрицательно: Не одобряю
__________________
Железка rulizzz

Последний раз редактировалось mifka; 29.10.2010 в 19:57.
mifka вне форума   Ответить с цитированием 0
Объявления
Старый 30.10.2010, 10:33   #2 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
светофоры должны стоять справа по ходу движения, напротив входного должен быть входной дополнительный, а не маневровый, с 3П выходной,
лишний стык над 27 стрелкой,
в помощь
http://scbist.com/scb/uploaded/33_1-2nitki.rar

VIC добавил 30.10.2010 в 09:32
между 17-23 зачем стык,

VIC добавил 30.10.2010 в 09:33
изостык 2х2мм, с шестого пути скорее всего должен быть карликовый

Последний раз редактировалось VIC; 30.10.2010 в 10:33. Причина: Добавлено сообщение
VIC вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 31.10.2010, 19:58   #3 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для mifka


Регистрация: 22.02.2010
Возраст: 33
Сообщений: 34
Поблагодарил: 4 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 17
Отправить сообщение для mifka с помощью ICQ Отправить сообщение для mifka с помощью Skype™


Исправил, а вот с нумерацией я незнаю
__________________
Железка rulizzz

Последний раз редактировалось mifka; 31.10.2010 в 20:01.
mifka вне форума   Ответить с цитированием 0
Старый 31.10.2010, 23:14   #4 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
mifka поставь светофоры с тупиков в нечетном направлении справа.

Rafa добавил 31.10.2010 в 20:57
Стык м-ду стрелками 17 и 23 лишний

Rafa добавил 31.10.2010 в 20:58
За светофором НД нужно организовать безстрелочнный участок.

Rafa добавил 31.10.2010 в 21:00
С 3 и 5 пути поставь карликовые выходные светофоры.

Rafa добавил 31.10.2010 в 21:01
По поводу 150 какая-то лажа. Что-то маловато.

Rafa добавил 31.10.2010 в 21:14

Последний раз редактировалось Rafa; 31.10.2010 в 23:14. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 01.11.2010, 05:18   #5 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для mifka


Регистрация: 22.02.2010
Возраст: 33
Сообщений: 34
Поблагодарил: 4 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 17
Отправить сообщение для mifka с помощью ICQ Отправить сообщение для mifka с помощью Skype™


Думаю это окончательно? Или есть ошибки?
__________________
Железка rulizzz
mifka вне форума   Ответить с цитированием 0
Старый 01.11.2010, 05:39   #6 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
- литеры входных забыли указать,
- синий на выходных заменить на белый,
- М21 у изостыка поставить ,
- добавить обозначение централизованных стрелок (смотрите методичку по однонитке),
- размер изостыков не исправили,
- расстояние между путями 15 мм лучше сделеайте

VIC добавил 01.11.2010 в 03:39
-дополнительный входной счас карликовым не проектируют.

Последний раз редактировалось VIC; 01.11.2010 в 05:39. Причина: Добавлено сообщение
VIC вне форума   Ответить с цитированием 0
Старый 01.11.2010, 07:49   #7 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для mifka


Регистрация: 22.02.2010
Возраст: 33
Сообщений: 34
Поблагодарил: 4 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 17
Отправить сообщение для mifka с помощью ICQ Отправить сообщение для mifka с помощью Skype™


Vic я не могу понять какой синий на белый поменять? размеры можно произвольные, и на счет стрелок я то же не понимаю)
__________________
Железка rulizzz
mifka вне форума   Ответить с цитированием 0
Старый 01.11.2010, 15:19   #8 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
Цитата:
Сообщение от mifka Посмотреть сообщение
Vic я не могу понять какой синий на белый поменять? размеры можно произвольные, и на счет стрелок я то же не понимаю)
- затушеванный кружок в кружке = синий , незатушеванный = белый (во блин дают!, цветов не различают)
- ссылка на методичку мною дана, там есть размеры обозначений в том числе и стрелок
VIC вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 01.11.2010, 17:08   #9 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
я не знаю содержание вашего курсовика, если я правильно понял из другой ветки, то это что-то типа курсовика по Станционным системам автоматике то есть но в зачаточном виде
блоки схем БМРЦ есть, но не все цепи в месте, а по цепям : КН и ПП, ПУ-МУ + АКН, Соотв, КС, С, 1м-2м-З

что не удалось вам с солнышком договориться?

заочник что ли?
VIC вне форума   Ответить с цитированием 0
Старый 01.11.2010, 17:17   #10 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для mifka


Регистрация: 22.02.2010
Возраст: 33
Сообщений: 34
Поблагодарил: 4 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 17
Отправить сообщение для mifka с помощью ICQ Отправить сообщение для mifka с помощью Skype™
Цитата:
Сообщение от VIC Посмотреть сообщение
я не знаю содержание вашего курсовика, если я правильно понял из другой ветки, то это что-то типа курсовика по Станционным системам автоматике то есть но в зачаточном виде
блоки схем БМРЦ есть, но не все цепи в месте, а по цепям : КН и ПП, ПУ-МУ + АКН, Соотв, КС, С, 1м-2м-З

что не удалось вам с солнышком договориться?

заочник что ли?
Ну заочник, не учеба а одно разочарование... Так что проподау в поисках всего.
__________________
Железка rulizzz
mifka вне форума   Ответить с цитированием 0
Старый 01.11.2010, 17:59   #11 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
На дополнительном светофоре НД, на зеленом огне поставь заглушку.

Rafa добавил 01.11.2010 в 15:58
Карликовые светофоры должны быть с 5-ю головками.
Лампа красного огня двухнитевая.

Rafa добавил 01.11.2010 в 15:59
Укажи нумерацию тупиков (1Т, 3Т)

Последний раз редактировалось Rafa; 01.11.2010 в 17:59. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 01.11.2010, 20:37   #12 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
Цитата:
Сообщение от mifka Посмотреть сообщение
Ну заочник, не учеба а одно разочарование... Так что проподау в поисках всего.
ну так искать всякое барахло или не искать?
VIC вне форума   Ответить с цитированием 0
Старый 01.11.2010, 23:25   #13 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,637
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
mifka ну так отвали преподам бабла и не парся.

Комментарии к сообщению (репутация)
Torquato Tasso, отрицательно: mifka ну так отвали преподам бабла и не парся
Rafa вне форума   Ответить с цитированием 1
Старый 04.11.2010, 14:02   #14 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
Цитата:
Сообщение от VIC Посмотреть сообщение
Поиши если тебя не затруднит
ну вот что нашлось :
http://scbist.com/scb/uploaded/33_podbor_ssa.rar

Комментарии к сообщению (репутация)
Torquato Tasso, положительно:
VIC вне форума   Ответить с цитированием 0
Старый 06.11.2010, 12:16   #15 (ссылка)
Кандидат в V.I.P.

Аватар для saa


Регистрация: 12.10.2010
Сообщений: 2
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 0
mifka,
не помешало бы еще остряки у стрелок нарисовать
saa вне форума   Ответить с цитированием 0
