Старый 17.04.2011, 18:52   #106 (ссылка)
Кандидат в V.I.P.

Аватар для m14


Регистрация: 17.04.2011
Сообщений: 30
Поблагодарил: 8 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8014
Закачек: 0
Репутация: 0
Отправить сообщение для m14 с помощью ICQ
Цитата:
Сообщение от yuri230382 Посмотреть сообщение
СП - обозначение стрелочного путевого участка. Так-то вроде всё правильно, но на спаренных стрелках 1/3, 2/4 и т.д. надо изостыки нарисовать. Да, и на маневровых надо синий огонь, а не красный, красный только для тупиков оставить.
Большое спасибо=)

только я про изостыки не понял, где их нарисовать конкретно в каком месте? да и вроде 5/7 и 6/10 тоже спаренные стрелки там не надо ничего подрисовывать?

да и синий как рисуется? кружочек с закрашеной серединкой?=)))

Последний раз редактировалось m14; 17.04.2011 в 18:54.
m14 вне форума   Ответить с цитированием 0
Объявления
Старый 17.04.2011, 19:34   #107 (ссылка)
Копченый

Аватар для Углев Дмитрий


Регистрация: 28.02.2009
Адрес: Екатеринбург
Возраст: 40
Сообщений: 3,224
Поблагодарил: 776 раз(а)
Поблагодарили 840 раз(а)
Фотоальбомы: 49
Записей в дневнике: 1
Загрузки: 273
Закачек: 3
Репутация: 481
Отправить сообщение для Углев Дмитрий с помощью ICQ
m14, извините, что не в тему: сделайте образ этой демки и выложите здесь)
Углев Дмитрий вне форума   Ответить с цитированием 0
Старый 17.04.2011, 21:59   #108 (ссылка)
Кандидат в V.I.P.

Аватар для m14


Регистрация: 17.04.2011
Сообщений: 30
Поблагодарил: 8 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8014
Закачек: 0
Репутация: 0
Отправить сообщение для m14 с помощью ICQ

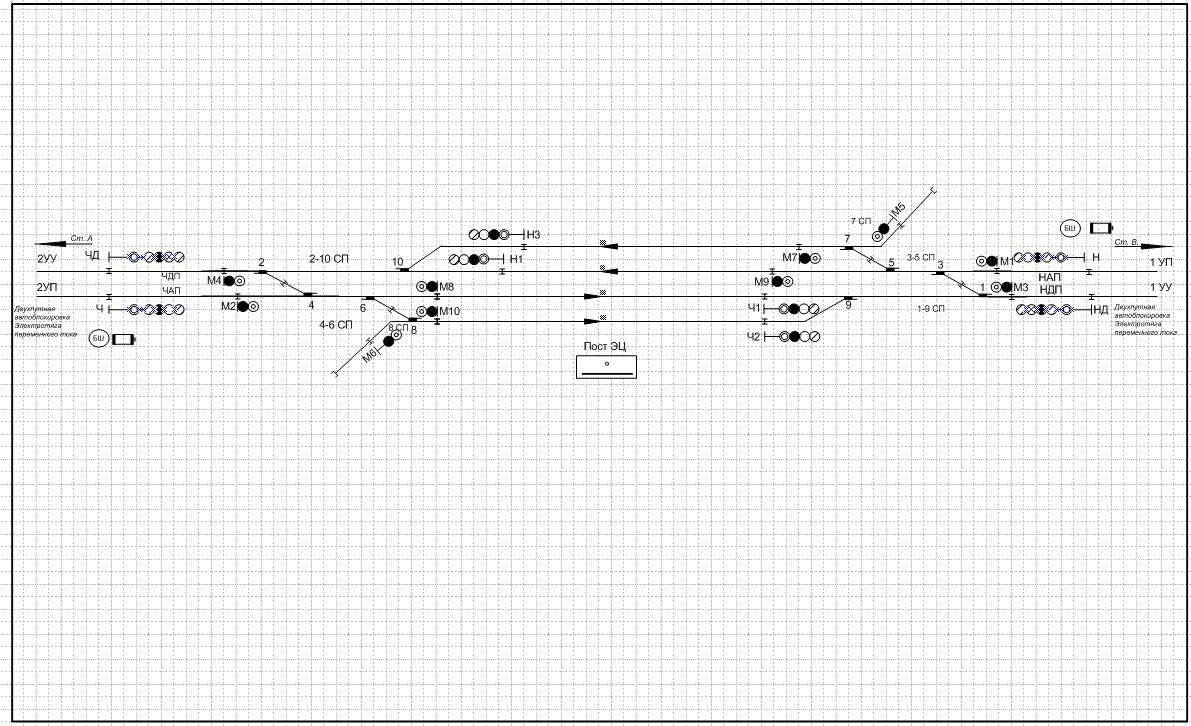

Углев Дмитрий, вы это имели ввиду?

m14 вне форума   Ответить с цитированием 0
Старый 17.04.2011, 22:35   #109 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Светофор М6 надо поставить справа................

Rafa добавил 17.04.2011 в 23:26
светофор Ч3 должен быть карликовый

Rafa добавил 17.04.2011 в 23:29
А хотя нет, там должен быть маневровый так как поезд на 3 путь по светофору Ч не заедет.

Rafa добавил 17.04.2011 в 23:29
И специализация только в четном напралении

Rafa добавил 17.04.2011 в 23:32
Нумерация сьезда не 6/10 а 6/8.

Rafa добавил 17.04.2011 в 23:33
М-ду стрелками сьезда 2/4 6/8 1/3 5/7 надо поставить ИС ато не будут соблюдатся параллельные передвижения.

Rafa добавил 17.04.2011 в 23:35
Исчо не хватает нумерации тупиков.

Последний раз редактировалось Rafa; 17.04.2011 в 22:35. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 17.04.2011, 23:19   #110 (ссылка)
Кандидат в V.I.P.

Аватар для m14


Регистрация: 17.04.2011
Сообщений: 30
Поблагодарил: 8 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8014
Закачек: 0
Репутация: 0
Отправить сообщение для m14 с помощью ICQ
Цитата:
Сообщение от Rafa Посмотреть сообщение
Светофор М6 надо поставить справа................

Rafa добавил 17.04.2011 в 23:26
светофор Ч3 должен быть карликовый

Rafa добавил 17.04.2011 в 23:29
А хотя нет, там должен быть маневровый так как поезд на 3 путь по светофору Ч не заедет.

Rafa добавил 17.04.2011 в 23:29
И специализация только в четном напралении

Rafa добавил 17.04.2011 в 23:32
Нумерация сьезда не 6/10 а 6/8.

Rafa добавил 17.04.2011 в 23:33
М-ду стрелками сьезда 2/4 6/8 1/3 5/7 надо поставить ИС ато не будут соблюдатся параллельные передвижения.

Rafa добавил 17.04.2011 в 23:35
Исчо не хватает нумерации тупиков.
вместо Ч3 поставлю маневровый это понял,

нумерацию съезда исправлю,

что значит специализация только в четном направлении? конкретнее пожалуйста и как это отобразить на схеме?=)

и ИС между стрелками это как нарисовать то и где?=)
m14 вне форума   Ответить с цитированием 0
Старый 17.04.2011, 23:47   #111 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Цитата:
ИС между стрелками это как нарисовать то и где?=)

М-ДУ ОТРЕЗКОМ 2/4 И ТД........................
Специализация-это значит поездные маршруты могут проходить в одном или в двух направлениях (в зависимости от путевого развития и ТРА станции).
Ну судя по твоей станции по путям 1 и 3 только влево (нечетное направление) а по путям 2 и 4 вправо (ЧН).
Обозначается стрелкой одного направления вот как на главных путях 1 и 2.
.................................................. ...............

Последний раз редактировалось Rafa; 17.04.2011 в 23:50.
Rafa вне форума   Ответить с цитированием 1
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 18.04.2011, 03:57   #112 (ссылка)
Super V.I.P.

Аватар для led


Регистрация: 09.04.2009
Сообщений: 1,941
Поблагодарил: 11 раз(а)
Поблагодарили 150 раз(а)
Фотоальбомы: 3
Загрузки: 9
Закачек: 0
Репутация: 107
Ч3 не нужно переделывать в маневровый.
По нему легко и непренуждённо можно отправить поезд в чётном направлении.
И вместо М10 поставить Н2.

led добавил 18.04.2011 в 04:57
М1, М3, М2, М4 - нужны синии вместо красных.
Н1 и Ч1 поидее не должны стоять в своре с и.с., но это частности.
Пути подписать: 3П, IП, IIП, 4П.
Я бы поменял названия стрелок 8 и 10 местами.

Последний раз редактировалось led; 18.04.2011 в 11:54. Причина: Добавлено сообщение
led вне форума   Ответить с цитированием 0
Старый 18.04.2011, 05:15   #113 (ссылка)
Кандидат в V.I.P.

Аватар для Анастасия Фролова


Регистрация: 16.04.2011
Сообщений: 1
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 0
Кто писал дипломную по АРМ-ВТД. Помогите, очень нужен дубовик. Пишу Дипломный проект по этой теме.
Анастасия Фролова вне форума   Ответить с цитированием 0
Старый 18.04.2011, 20:01   #114 (ссылка)
Кандидат в V.I.P.

Аватар для m14


Регистрация: 17.04.2011
Сообщений: 30
Поблагодарил: 8 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8014
Закачек: 0
Репутация: 0
Отправить сообщение для m14 с помощью ICQ

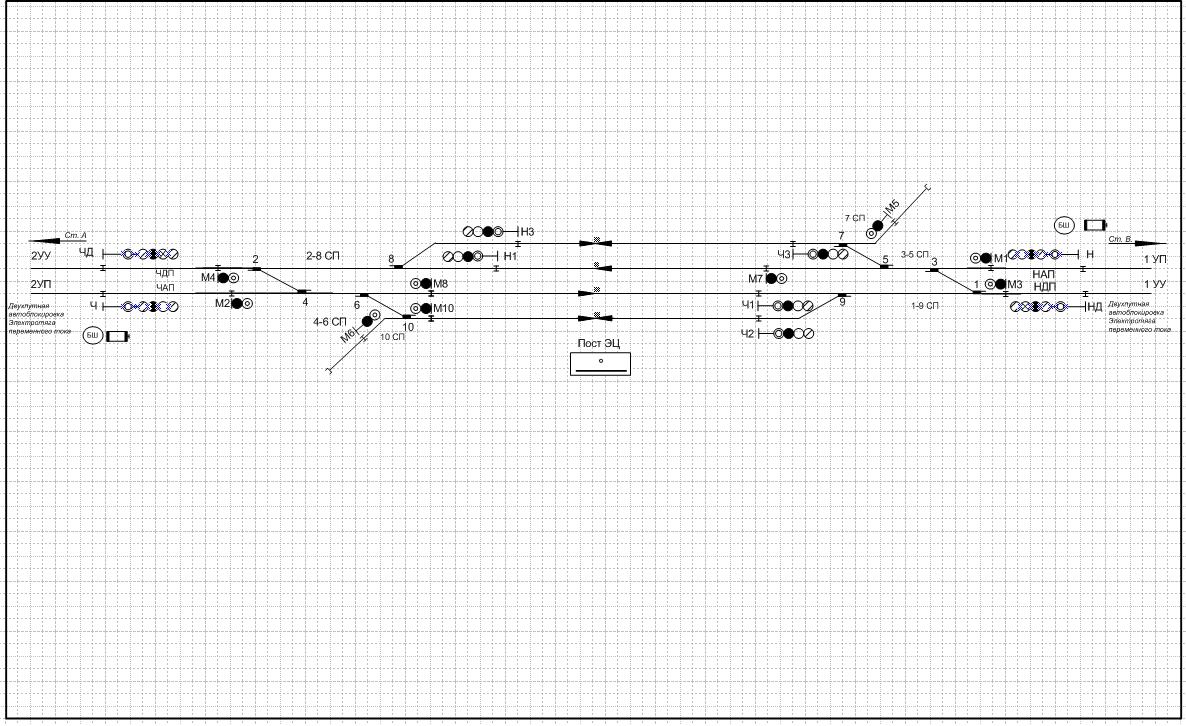

Вот посмотрите пожалуйста=)учел замечания, только тупики не нумеровал еще и маневровые синими не сделал пока:

m14 вне форума   Ответить с цитированием 0
Старый 18.04.2011, 22:57   #115 (ссылка)
Super V.I.P.

Аватар для НиколайМ


Регистрация: 25.03.2010
Сообщений: 2,447
Поблагодарил: 1349 раз(а)
Поблагодарили 1960 раз(а)
Фотоальбомы: 118
Загрузки: 24
Закачек: 0
Репутация: 381
А я бы еще один сЪезд поставил чтобы от Н1 выезжать на ЧАП
НиколайМ вне форума   Ответить с цитированием 0
Старый 18.04.2011, 23:03   #116 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
ЗАБЫЛ СМЕНИТЬ КРАСНЫЙ НА СИНИЙ ОГОНЬ, НА МАНЕВРОВЫХ

Rafa добавил 19.04.2011 в 00:03
нумерации тупиков не хватает...................

Последний раз редактировалось Rafa; 18.04.2011 в 23:03. Причина: Добавлено сообщение
Rafa вне форума   Ответить с цитированием 1
Старый 18.04.2011, 23:23   #117 (ссылка)
Кандидат в V.I.P.

Аватар для m14


Регистрация: 17.04.2011
Сообщений: 30
Поблагодарил: 8 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 8014
Закачек: 0
Репутация: 0
Отправить сообщение для m14 с помощью ICQ
Rafa, биг спс=)
ща позже еще одни вариант станции закину на проверку, пареньку надо тоже светофоры расставить=)

и еще у меня курсовой по станционным системам, тоже буду обращаться за помощью сюда=)
так приятно что помогают=)
m14 вне форума   Ответить с цитированием 0
Старый 18.04.2011, 23:33   #118 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Для этого этот форум и существует....
Rafa вне форума   Ответить с цитированием 1
Старый 19.04.2011, 04:16   #119 (ссылка)
Super V.I.P.

Аватар для led


Регистрация: 09.04.2009
Сообщений: 1,941
Поблагодарил: 11 раз(а)
Поблагодарили 150 раз(а)
Фотоальбомы: 3
Загрузки: 9
Закачек: 0
Репутация: 107
Цитата:
Сообщение от m14 Посмотреть сообщение
Вот посмотрите пожалуйста=)учел замечания, только тупики не нумеровал еще и маневровые синими не сделал пока:
А Вы, всёже, напрягитесь и учтите все замечания, а потом показывайте, зачем повторяться.
led вне форума   Ответить с цитированием 0
Старый 19.04.2011, 07:13   #120 (ссылка)
Super V.I.P.

Аватар для Бригадир


Регистрация: 28.04.2009
Адрес: Иркутск
Возраст: 44
Сообщений: 591
Поблагодарил: 96 раз(а)
Поблагодарили 153 раз(а)
Фотоальбомы: 0
Загрузки: 22
Закачек: 4
Репутация: 54
m14,
Участки приближения к станци и за входными светофорами Ч и Н названы не верно.

Вместо 2УУ, 2УП, ЧАП должно быть 1ЧДП, 2ЧП, ЧП соответственно.

С нечетного подхода - аналогично.

Со всех путей можно отправиться на перегон - нужно ставить поездные сигналы.
__________________
Дмитрий
Бригадир вне форума   Ответить с цитированием 0
