а она уже утверждена?
Алексей_82 вне форума   Ответить с цитированием 0
Старый 12.04.2013, 17:23   #32 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 47
Сообщений: 9,268
Поблагодарил: 1582 раз(а)
Поблагодарили 2230 раз(а)
Фотоальбомы: 1
Загрузки: 299
Закачек: 7
Репутация: 1341
утверждённая пока мне не попадалась
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Старый 12.04.2013, 17:26   #33 (ссылка)
V.I.P.

Аватар для Алексей_82


Регистрация: 10.08.2010
Возраст: 41
Сообщений: 376
Поблагодарил: 30 раз(а)
Поблагодарили 27 раз(а)
Фотоальбомы: 0
Загрузки: 24
Закачек: 1
Репутация: 45
Цитата:
Сообщение от Александр Посмотреть сообщение
утверждённая пока мне не попадалась
так значит официально на нее нельзя ссылаться? и есть какая-нибудь информация касательно ее утверждения?
Алексей_82 вне форума   Ответить с цитированием 0
Старый 13.04.2013, 20:56   #34 (ссылка)
Злой Эльф

Аватар для sunserone


Регистрация: 28.02.2009
Сообщений: 919
Поблагодарил: 47 раз(а)
Поблагодарили 321 раз(а)
Фотоальбомы: 0
Загрузки: 55
Закачек: 8
Репутация: 242
Она лежит на подписании в ЦШ я так понимаю, обещают что в апреле-мае подпишут.
__________________
Делай всё по чертежу.
sunserone вне форума   Ответить с цитированием 0
Старый 20.08.2013, 13:16   #35 (ссылка)
Горочник

Аватар для Michalych


Регистрация: 18.01.2011
Адрес: Ярославль
Возраст: 72
Сообщений: 771
Поблагодарил: 570 раз(а)
Поблагодарили 297 раз(а)
Фотоальбомы: 300
Записей в дневнике: 3
Загрузки: 29
Закачек: 2
Репутация: 284
Отправить сообщение для Michalych с помощью Skype™
http://scbist.com/scb/uploaded/12921_1376993718.doc

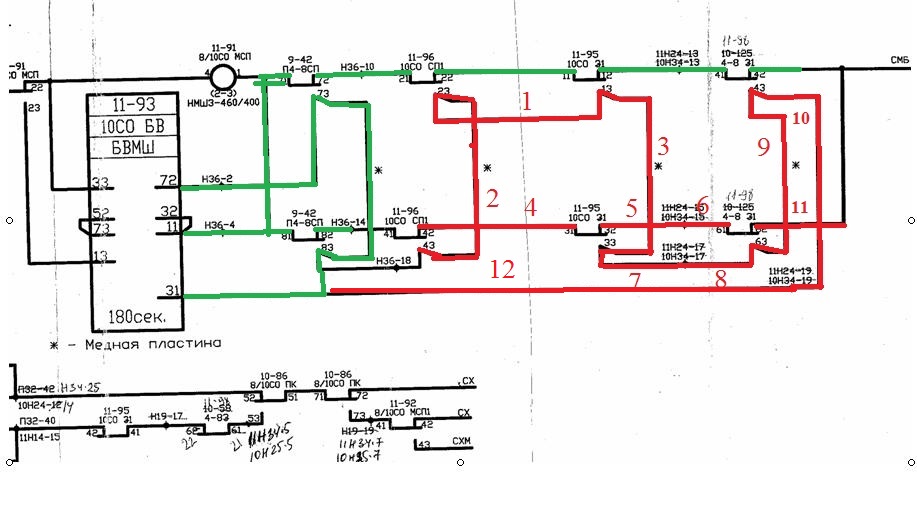

Уважаемые разработчики! Есть вот такая схема, на мой взгляд, немного громоздкая. Просветите, пожалуйста: нельзя-ли всю эту гирлянду замеить одним повторителем этой "четверки" реле?
__________________
Оно конечно, ежели! Хотя, однако, всё-таки!
Michalych вне форума   Ответить с цитированием 0
Старый 21.08.2013, 18:43   #36 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от Michalych Посмотреть сообщение
Цитата:
Запрашиваемая страница / scb/uploaded/12921_1376993718.doc не найдена на этом сервере.
Михалыч, а картинкой залить на сайт?
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 21.08.2013, 21:27   #37 (ссылка)
Горочник

Аватар для Michalych


Регистрация: 18.01.2011
Адрес: Ярославль
Возраст: 72
Сообщений: 771
Поблагодарил: 570 раз(а)
Поблагодарили 297 раз(а)
Фотоальбомы: 300
Записей в дневнике: 3
Загрузки: 29
Закачек: 2
Репутация: 284
Отправить сообщение для Michalych с помощью Skype™
Извините, повторюсь:Уважаемые разработчики! Есть вот такая схема, на мой взгляд, немного громоздкая. Просветите, пожалуйста: нельзя-ли всю эту гирлянду заменить одним повторителем этой "четверки" реле?

__________________
Оно конечно, ежели! Хотя, однако, всё-таки!
Michalych вне форума   Ответить с цитированием 0
Старый 21.08.2013, 22:16   #38 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от Michalych Посмотреть сообщение
...нельзя-ли всю эту гирлянду заменить одним повторителем этой "четверки" реле?[/i][/b][/color]

На одной стороне весов -12 проводов, на другой - реле ???
Не уверен, что получиться доказать целесообразность установки общего повторителя, хотя схема будет выглядеть более "эстетичней".

Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 21.08.2013, 22:37   #39 (ссылка)
V.I.P.

Аватар для НОТАли


Регистрация: 20.09.2010
Возраст: 35
Сообщений: 301
Поблагодарил: 40 раз(а)
Поблагодарили 45 раз(а)
Фотоальбомы: 0
Загрузки: 29
Закачек: 0
Репутация: 84
Цитата:
Сообщение от Michalych Посмотреть сообщение
Извините, повторюсь:Уважаемые разработчики! Есть вот такая схема, на мой взгляд, немного громоздкая. Просветите, пожалуйста: нельзя-ли всю эту гирлянду заменить одним повторителем этой "четверки" реле?

Во-первых, "СО" добавлять к наименованию секции, в которую входит защитное устройство, и к замыкающему реле этой секции, а также к наименованию реле ПК, МК защитного устройства не требуется!
Во-вторых, контакты реле СП, З должны быть на одном стативе с блоком БВМШ.

Последний раз редактировалось НОТАли; 21.08.2013 в 22:40.
НОТАли вне форума   Ответить с цитированием 0
Старый 21.08.2013, 23:28   #40 (ссылка)
V.I.P.

Аватар для KSMKOV


Регистрация: 27.12.2011
Сообщений: 448
Поблагодарил: 44 раз(а)
Поблагодарили 92 раз(а)
Фотоальбомы: 0
Загрузки: 4585
Закачек: 0
Репутация: 59
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
На одной стороне весов -12 проводов, на другой - реле ???
Не уверен, что получиться доказать целесообразность установки общего повторителя, хотя схема будет выглядеть более "эстетичней".

А если на действующих реле нет групп и все равно нужно ставить повторитель, или надо переносить контакты, чтобы медную пластину получилось запаять.
А если стоит РЭЛ-2400 и придется менять на РЭЛ-1600, а кодовые штырьки не вытаскиваются (попадал на такие случаи) - очень неприятно плату перепаивать.
Я бы даже 2 общих реле поставил отдельно путевой, отдельно замыкающий.
Если в лаборатории утвердят, то прокатит. Главное чтоб безопасность не нарушилась.
KSMKOV вне форума   Ответить с цитированием 0
Старый 22.08.2013, 17:51   #41 (ссылка)
Горочник

Аватар для Michalych


Регистрация: 18.01.2011
Адрес: Ярославль
Возраст: 72
Сообщений: 771
Поблагодарил: 570 раз(а)
Поблагодарили 297 раз(а)
Фотоальбомы: 300
Записей в дневнике: 3
Загрузки: 29
Закачек: 2
Репутация: 284
Отправить сообщение для Michalych с помощью Skype™
НОТАли,

Цитата:
контакты реле СП, З должны быть на одном стативе с блоком БВМШ.
Браво! Вот этот аргумент мне больше остальных нравится. Цепь "обнуления" конденсатора в блоке БВМШ не должна "скакать" со статива на статив, получая по дороге переходные сопротивления в пайках, клеммах, контактах реле-плата. А лишнее реле (общий повторитель) гораздо проще смонтировать рядом с блоком БВМШ, чем монтировать кучу передач верхами, низами.... И паять аж четыре медных пластинки. Кстати, а кто и где их (или из чего делает) берёт?
Спасибо!!!

Michalych добавил 22.08.2013 в 18:51
НОТАли,

Цитата:
"СО" добавлять к наименованию секции, в которую входит защитное устройство, и к замыкающему реле этой секции, а также к наименованию реле ПК, МК защитного устройства не требуется!
Понятно. Претензия к Дорпроекту..... А что делать, если сбрасывающая стрелка находится в "своём" участке?
__________________
Оно конечно, ежели! Хотя, однако, всё-таки!

Последний раз редактировалось Michalych; 22.08.2013 в 17:51. Причина: Добавлено сообщение
Michalych вне форума   Ответить с цитированием 0
Старый 22.08.2013, 18:58   #42 (ссылка)
V.I.P.

Аватар для НОТАли


Регистрация: 20.09.2010
Возраст: 35
Сообщений: 301
Поблагодарил: 40 раз(а)
Поблагодарили 45 раз(а)
Фотоальбомы: 0
Загрузки: 29
Закачек: 0
Репутация: 84
Цитата:
А что делать, если сбрасывающая стрелка находится в "своём" участке?
Да точно также ничего не добавлять.
НОТАли вне форума   Ответить с цитированием 0
Старый 22.08.2013, 20:35   #43 (ссылка)
Горочник

Аватар для Michalych


Регистрация: 18.01.2011
Адрес: Ярославль
Возраст: 72
Сообщений: 771
Поблагодарил: 570 раз(а)
Поблагодарили 297 раз(а)
Фотоальбомы: 300
Записей в дневнике: 3
Загрузки: 29
Закачек: 2
Репутация: 284
Отправить сообщение для Michalych с помощью Skype™
НОТАли,

Цитата:
ничего не добавлять
Да, схемка с маленькой линейной станции. Перегнули с названиями, значит.
На узле с КСБ всё проще: ничего не добавлено к наименованиям реле.
__________________
Оно конечно, ежели! Хотя, однако, всё-таки!
Michalych вне форума   Ответить с цитированием 0
Старый 22.08.2013, 20:55   #44 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от НОТАли Посмотреть сообщение
Во-вторых, контакты реле СП, З должны быть на одном стативе с блоком БВМШ.
Отличный джокер, НОТАли!
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 23.08.2013, 06:04   #45 (ссылка)
Super V.I.P.

Аватар для KPV


Регистрация: 27.09.2009
Сообщений: 594
Поблагодарил: 52 раз(а)
Поблагодарили 247 раз(а)
Фотоальбомы: 0
Загрузки: 157
Закачек: 1
Репутация: 320
Цитата:
Сообщение от Michalych
Браво! Вот этот аргумент мне больше остальных нравится. Цепь "обнуления" конденсатора в блоке БВМШ не должна "скакать" со статива на статив, получая по дороге переходные сопротивления в пайках, клеммах, контактах реле-плата.
Из какого нормативного документа сделан сей вывод? Даже скачки по нескольким стативам создадут дополнительное сопротивление в цепи разряда конденсатора 10-15 Ом (100 метров провода + 20 розеток). Это меньше, чем допуск установленного внутри БВМШ резистора R9 - 1 кОм (схема из 1247/838 1977 года).
При монтаже БВМШ главное выполнить последовательную обвязку контактов исполнительных реле с использованием медных пластин. Все остальное домыслы.
KPV вне форума   Ответить с цитированием 0
