Тема: Увязка с переездом. При открытии входного ложное извещение.


Прошу проконсультировать.

МРЦ-13
Входной Н, участок пути, маневровый М1, переезд.

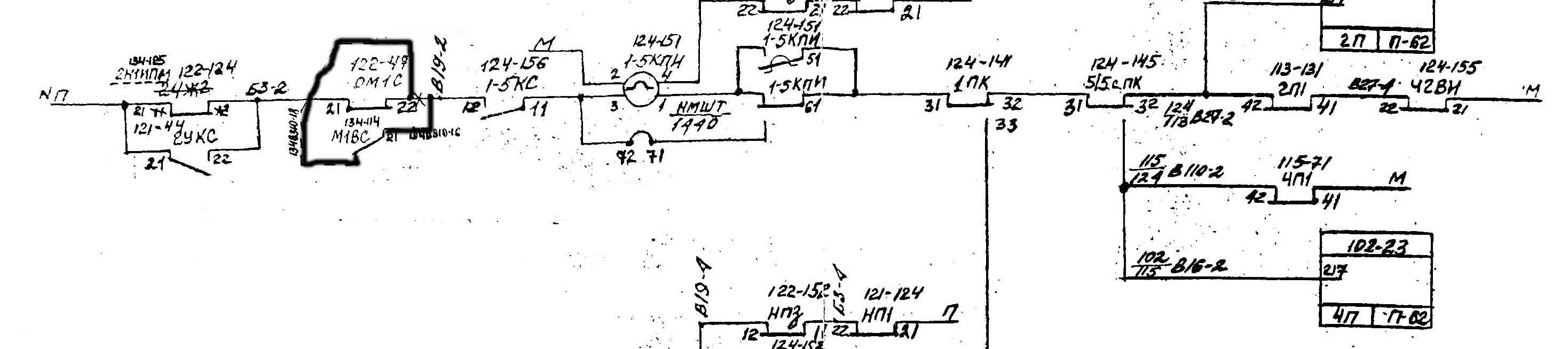

При задании маршрута по входному Н, при свободном участке приближения переезд закрывается. (М1ВС встает от ОП блока НПМ69 и рвет цепь КПИ)

Две проектные организации не захотели, или не смогли помочь.
Может кто знает - есть ли узаконенное решение проблемы, или опять нелепые рацухи придумывать Наверняка должно быть типовое решение.



IGOR77 вне форума   Ответить с цитированием 0
Старый 10.09.2012, 22:49   #2 (ссылка)
Super V.I.P.

Аватар для Суховерша Алексей


Регистрация: 24.01.2011
Адрес: Калининград
Возраст: 61
Сообщений: 7,329
Поблагодарил: 1793 раз(а)
Поблагодарили 2155 раз(а)
Фотоальбомы: 710
Загрузки: 55
Закачек: 3
Репутация: 673
Отправить сообщение для Суховерша Алексей с помощью ICQ
Цитата:
Прошу проконсультировать.

МРЦ-13
Входной Н, участок пути, маневровый М1, переезд.
При задании маршрута по входному Н, при свободном участке приближения переезд закрывается. (М1ВС встает от ОП блока НПМ69 и рвет цепь КПИ)

Две проектные организации не захотели, или не смогли помочь.
Может кто знает - есть ли узаконенное решение проблемы, или опять нелепые рацухи придумывать Наверняка должно быть типовое решение.
Считаю, оно и есть типовое.
Всё зависит от расстояния от М1 до переезда и расчетного расстояния извещения при маневровых передвижениях с определенной скоростью..

Короче. Зачем открывать М1 при пустом бесстрелочном участке?
__________________
Россия - Калининград.
Границы разные, страна - одна.

Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.
Суховерша Алексей вне форума   Ответить с цитированием 1
Старый 10.09.2012, 23:03   #3 (ссылка)
Super V.I.P.

Автор темы

Аватар для IGOR77


Регистрация: 22.08.2009
Адрес: Ленинградская обл.
Возраст: 46
Сообщений: 945
Поблагодарил: 136 раз(а)
Поблагодарили 103 раз(а)
Фотоальбомы: 0
Загрузки: 43
Закачек: 2
Репутация: 81
Цитата:
Короче. Зачем открывать М1 при пустом бесстрелочном участке?
Нее, переезд закрывается при открытии входного.
IGOR77 вне форума   Ответить с цитированием 0
Старый 10.09.2012, 23:13   #4 (ссылка)
Super V.I.P.

Аватар для Суховерша Алексей


Регистрация: 24.01.2011
Адрес: Калининград
Возраст: 61
Сообщений: 7,329
Поблагодарил: 1793 раз(а)
Поблагодарили 2155 раз(а)
Фотоальбомы: 710
Загрузки: 55
Закачек: 3
Репутация: 673
Отправить сообщение для Суховерша Алексей с помощью ICQ
Цитата:
Сообщение от IGOR77 Посмотреть сообщение
Нее, переезд закрывается при открытии входного.
А, точно, ещё зелёный шильдик М1 начинает моргать от включения М1ВС при установке поездного маршрута по входному Н.
Точно, встречался с такой бякой.
__________________
Россия - Калининград.
Границы разные, страна - одна.

Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.
Суховерша Алексей вне форума   Ответить с цитированием 1
Старый 11.09.2012, 07:12   #5 (ссылка)
))

Аватар для Sama Y


Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,529
Поблагодарил: 2247 раз(а)
Поблагодарили 1389 раз(а)
Фотоальбомы: 0
Записей в дневнике: 6
Загрузки: 51
Закачек: 0
Отправить сообщение для Sama Y с помощью ICQ
IGOR77,
у Вас получается, что фактическое время извещения на переезд больше расчетного?
может, дело не в М1ВС?

Последний раз редактировалось Sama Y; 11.09.2012 в 07:19.
Sama Y вне форума   Ответить с цитированием 0
Старый 11.09.2012, 07:14   #6 (ссылка)
Super V.I.P.

Аватар для Суховерша Алексей


Регистрация: 24.01.2011
Адрес: Калининград
Возраст: 61
Сообщений: 7,329
Поблагодарил: 1793 раз(а)
Поблагодарили 2155 раз(а)
Фотоальбомы: 710
Загрузки: 55
Закачек: 3
Репутация: 673
Отправить сообщение для Суховерша Алексей с помощью ICQ
Цитата:
Сообщение от IGOR77 Посмотреть сообщение
Нее, переезд закрывается при открытии входного.
Лечили, по-моему, контактом замыкающего реле в цепи включения М1ВС. Надо посмотреть.
__________________
Россия - Калининград.
Границы разные, страна - одна.

Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.
Суховерша Алексей вне форума   Ответить с цитированием 1
Старый 11.09.2012, 07:30   #7 (ссылка)
))

Аватар для Sama Y


Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,529
Поблагодарил: 2247 раз(а)
Поблагодарили 1389 раз(а)
Фотоальбомы: 0
Записей в дневнике: 6
Загрузки: 51
Закачек: 0
Отправить сообщение для Sama Y с помощью ICQ
Цитата:
контактом замыкающего реле в цепи включения М1ВС
у них же в схеме включения М1ВС есть 1-5з1

то МРЦ-13, альбом 2, стр. 53
вместо реле 2Н1ИП1 надо сделать реле 2НВ1УП с замедлением
Sama Y вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 11.09.2012, 07:38   #8 (ссылка)
Super V.I.P.

Аватар для KPV


Регистрация: 27.09.2009
Сообщений: 590
Поблагодарил: 52 раз(а)
Поблагодарили 247 раз(а)
Фотоальбомы: 0
Загрузки: 157
Закачек: 1
Репутация: 320
Цитата:
Сообщение от IGOR77
Может кто знает - есть ли узаконенное решение проблемы, или опять нелепые рацухи придумывать
Попробуй посмотреть МРЦН-10 альбом 2 стр. 58 . Там в цепи КПИ вместо ВС и ОС включен тыл начального реле маневрового. Похоже в этом случае все будет нормально
KPV вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 11.09.2012, 07:47   #9 (ссылка)
))

Аватар для Sama Y


Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,529
Поблагодарил: 2247 раз(а)
Поблагодарили 1389 раз(а)
Фотоальбомы: 0
Записей в дневнике: 6
Загрузки: 51
Закачек: 0
Отправить сообщение для Sama Y с помощью ICQ
Цитата:
МРЦН-10 альбом 2 стр. 58
там же и 2НВ1УП есть
Sama Y вне форума   Ответить с цитированием 0
Старый 11.09.2012, 09:55   #10 (ссылка)
Super V.I.P.

Аватар для KPV


Регистрация: 27.09.2009
Сообщений: 590
Поблагодарил: 52 раз(а)
Поблагодарили 247 раз(а)
Фотоальбомы: 0
Загрузки: 157
Закачек: 1
Репутация: 320
Цитата:
Сообщение от Sama Y
вместо реле 2Н1ИП1 надо сделать реле 2НВ1УП с замедлением
В поездном маршруте цепь КПИ рвет контакт ВС маневрового (из-за общего противоповторного в блоке НПМ и неправомерного возбуждения ВС маневрового)!!!
Как вариант можно поставить на маневровый отдельный НМ2П, сохранив для входного НПМ (как предлагали методические указания И-160-87, выпуск 3А, лист 2 чертежей), для исключения возбуждения ВС маневрового в поездном маршруте. Но это лишний блок и переделки. Проще включить тыл начального маневрового.
KPV вне форума   Ответить с цитированием 0
Старый 11.09.2012, 11:11   #11 (ссылка)
))

Аватар для Sama Y


Регистрация: 22.02.2010
Адрес: Екатеринбург
Сообщений: 2,529
Поблагодарил: 2247 раз(а)
Поблагодарили 1389 раз(а)
Фотоальбомы: 0
Записей в дневнике: 6
Загрузки: 51
Закачек: 0
Отправить сообщение для Sama Y с помощью ICQ
KPV,
я не спорю, возможно
Sama Y вне форума   Ответить с цитированием 0
