Тема: блок Вх в БМРЦ-13


Подскажите по каким причинам в БМРЦ-13 отказались от блока Вх. И какими блоками тогда обвязывается входной светофор. Если можно то лучше бы посмотреть на схему обвязки...
Заранее благодарен!
chimic вне форума   Ответить с цитированием 0
Объявления
Старый 29.09.2011, 10:12   #2 (ссылка)
V.I.P.

Аватар для Максим-СЦБист


Регистрация: 23.09.2010
Сообщений: 181
Поблагодарил: 34 раз(а)
Поблагодарили 20 раз(а)
Фотоальбомы: 0
Загрузки: 2
Закачек: 0
Репутация: 32
Цитата:
Подскажите по каким причинам в БМРЦ-13 отказались от блока Вх. И какими блоками тогда обвязывается входной светофор. Если можно то лучше бы посмотреть на схему обвязки...
Системы БМРЦ-13 нет, есть МРЦ-13. Прошу прощения за придирку. В этой системе блока Вх не было изначально. Если я ничего не путаю, то последний предшественник с данным блоком - ТР-66. По всей видимости, в МРЦ-13 отказались от применения блока по той причине, что схемный узел входного светофора может иметь большое количество реле, которые в один блок не поместить.
В МРЦ-13 схемный ухел входного светофора состоит из блока ВД62 и неблочной схемы. В соответствующем альбоме (http://scbist.com/releinye-centraliz...-mrc-13-a.html, том 3 ) можно посмотреть схемы входных светофоров для разных вариантов сигнализации.
Максим-СЦБист вне форума   Ответить с цитированием 0
Старый 29.09.2011, 17:43   #3 (ссылка)
V.I.P.

Аватар для z_line


Регистрация: 12.02.2010
Возраст: 44
Сообщений: 276
Поблагодарил: 180 раз(а)
Поблагодарили 63 раз(а)
Фотоальбомы: 0
Загрузки: 220
Закачек: 2
Репутация: 51
Цитата:
Сообщение от chimic Посмотреть сообщение
Подскажите по каким причинам в БМРЦ-13 отказались от блока Вх. И какими блоками тогда обвязывается входной светофор. Если можно то лучше бы посмотреть на схему обвязки...
В тр 66 при поврежденных (межвиткокое, завышеный ток холостого хода) сигнальных трансформаторах при недостаточном для перегорания предохранителя токе появлялся контроль исправной работы этой цепи(огневые в блоке под током).
Чтобы данное не происходило огневые реле вынесли непосредственно в цепи ламп. В связи с этим появилась возможность контроля лампы красного в холодном режиме.
z_line вне форума   Ответить с цитированием 0
Старый 29.09.2011, 19:10   #4 (ссылка)
Super V.I.P.

Аватар для Юстас


Регистрация: 03.07.2009
Адрес: г.Екатеринбург
Возраст: 61
Сообщений: 1,291
Поблагодарил: 127 раз(а)
Поблагодарили 255 раз(а)
Фотоальбомы: 0
Загрузки: 12
Закачек: 4
Репутация: 398
Отправить сообщение для Юстас с помощью ICQ
Цитата:
Сообщение от z_line
(огневые в блоке под током)
Огневые же последовательно включены в цепи огней. Какая разница в блоке они или снаружи?

Юстас добавил 29.09.2011 в 20:10
Или их из первички во вторичку перенесли?
__________________
"После игры короля кладут в тот же ящик, что и пешку"

Последний раз редактировалось Юстас; 29.09.2011 в 19:10. Причина: Добавлено сообщение
Юстас вне форума   Ответить с цитированием 0
Старый 29.09.2011, 20:08   #5 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 47
Сообщений: 9,268
Поблагодарил: 1582 раз(а)
Поблагодарили 2230 раз(а)
Фотоальбомы: 1
Загрузки: 299
Закачек: 7
Репутация: 1341
Цитата:
Сообщение от Юстас Посмотреть сообщение
Или их из первички во вторичку перенесли?
во вторичку. красные переключаются сразу на аб при отсутствии переменки
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 2
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 12.01.2012, 19:27   #6 (ссылка)
Кандидат в V.I.P.

Аватар для eagle666


Регистрация: 30.04.2009
Сообщений: 9
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 2848
Закачек: 0
Репутация: 0
Цитата:
По всей видимости, в МРЦ-13 отказались от применения блока по той причине, что схемный узел входного светофора может иметь большое количество реле, которые в один блок не поместить.
А как же блок ВхД?
eagle666 вне форума   Ответить с цитированием 0
Старый 13.01.2012, 09:40   #7 (ссылка)
V.I.P.

Аватар для z_line


Регистрация: 12.02.2010
Возраст: 44
Сообщений: 276
Поблагодарил: 180 раз(а)
Поблагодарили 63 раз(а)
Фотоальбомы: 0
Загрузки: 220
Закачек: 2
Репутация: 51
Цитата:
Сообщение от eagle666 Посмотреть сообщение
А как же блок ВхД?
А причем здесь ВхД? если нет необходимого количества огневых реле?.
ВхД это увязка со струнами и т. д.

Последний раз редактировалось z_line; 13.01.2012 в 09:49.
z_line вне форума   Ответить с цитированием 0
Старый 13.01.2012, 09:46   #8 (ссылка)
__

Аватар для Николай Николаевич


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 62
Сообщений: 13,898
Поблагодарил: 408 раз(а)
Поблагодарили 2361 раз(а)
Фотоальбомы: 0
Загрузки: 97
Закачек: 0
Репутация: 1516
Цитата:
Сообщение от eagle666 Посмотреть сообщение
А как же блок ВхД?
Влок ВхД не востебован и не проектируется вновь примерно с 70-х годов прошлого века. В МРЦ-9 его уже не было.
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 13.01.2012, 10:00   #9 (ссылка)
Super V.I.P.

Аватар для СУНДЕТОВ


Регистрация: 22.11.2010
Сообщений: 1,826
Поблагодарил: 760 раз(а)
Поблагодарили 1345 раз(а)
Фотоальбомы: 20
Загрузки: 124
Закачек: 1
Репутация: 475
Для тех у кого есть блок ВХ,как быт с замедлением. Ведь на 1247/1332 от 95г этого
блока нет, будет делать РТУ?
СУНДЕТОВ вне форума   Ответить с цитированием 0
Старый 02.02.2012, 21:24   #10 (ссылка)
Super V.I.P.

Аватар для Shaddix


Регистрация: 24.11.2009
Возраст: 38
Сообщений: 506
Поблагодарил: 27 раз(а)
Поблагодарили 80 раз(а)
Фотоальбомы: 0
Загрузки: 18
Закачек: 3
Репутация: 60
СУНДЕТОВ,
Цитата:
1247/1332 от 95г
подскажите, что это за указание?
станции на ТР-66 с монтажной стороны вх запаиваем
__________________
здесь чудес не бывает
Shaddix вне форума   Ответить с цитированием 0
Старый 03.02.2012, 07:53   #11 (ссылка)
Super V.I.P.

Аватар для СУНДЕТОВ


Регистрация: 22.11.2010
Сообщений: 1,826
Поблагодарил: 760 раз(а)
Поблагодарили 1345 раз(а)
Фотоальбомы: 20
Загрузки: 124
Закачек: 1
Репутация: 475
Цитата:
Сообщение от Shaddix Посмотреть сообщение
подскажите, что это за указание?
станции на ТР-66 с монтажной стороны вх запаиваем

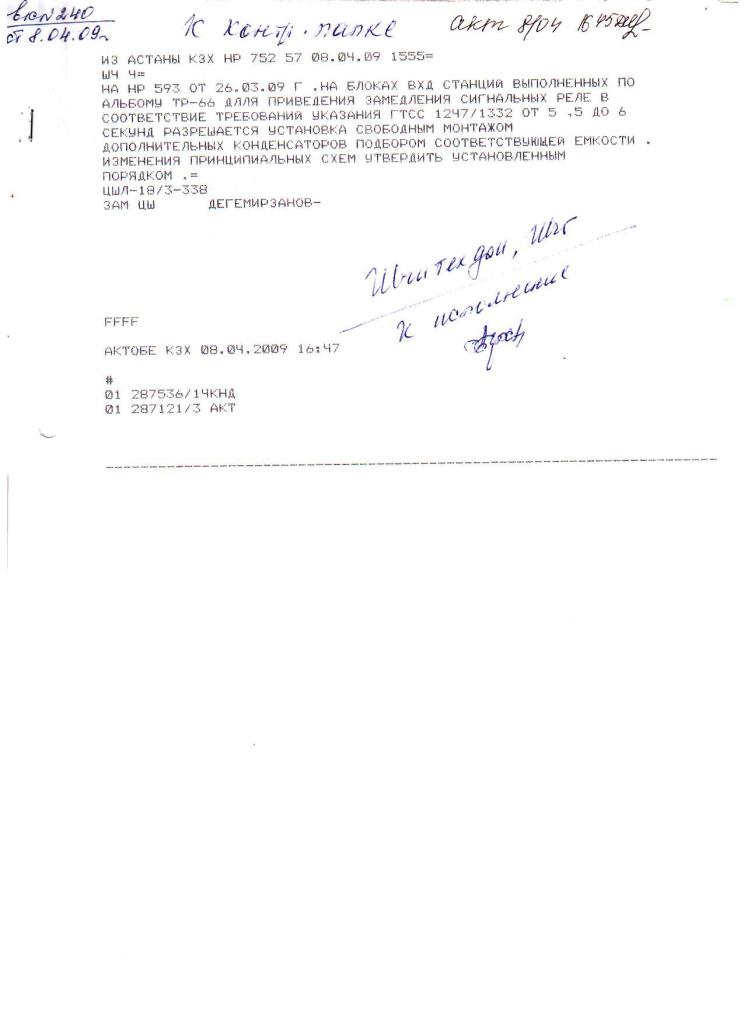

Согласно ГТСС должны РТУ,но вот ответ.
Запрос отправим повторно.
Николай Николаевич наверно сам издаст указание для
РЖД.
[IMG]http://morepic.ru/images/ymyymy_8083.jpg[/IMG]
СУНДЕТОВ вне форума   Ответить с цитированием 0
Старый 03.02.2012, 09:59   #12 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Согласно ГТСС должны РТУ,но вот ответ.
Запрос отправим повторно.
Сохраним на всегда ответ:
