Цитата:
Сообщение от rjnjd-utyyflbq
Цифровой прибор, а называется ИВП (кажись)
|
Правильнее прибор называется ИВП-АЛСН

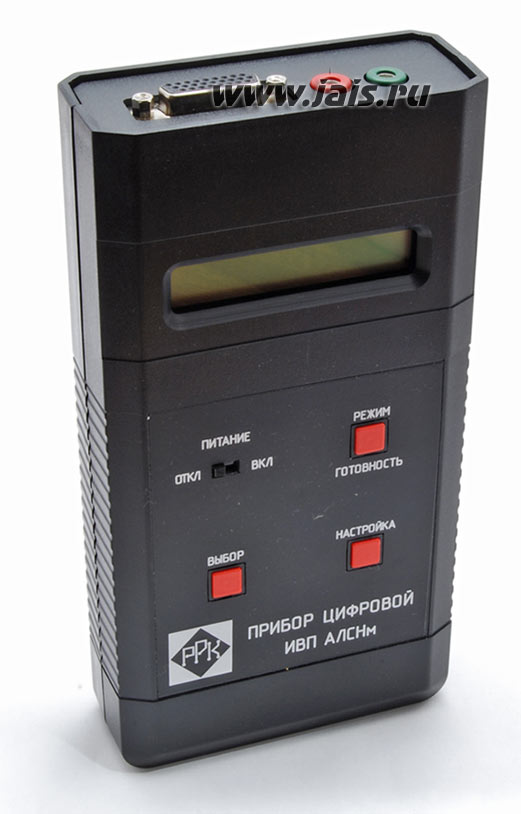

ИВП-АЛСН. Общие данные
Прибор ИВП-АЛСН предназначен для проведения измерений при эксплуатации и ремонте устройств железнодорожной сигнализации в цеховых и полевых условиях.
Прибор ИВП-АЛСН обеспечивает измерение и индикацию временных параметров кодовых сигналов АЛСН в виде:
· периодически замыкающихся и размыкающихся свободных контактов КПТ трансмиттерных и др. реле;
· импульсов напряжения постоянного тока положительной полярности от 3 В до 100 В;
· импульсов напряжения переменного тока частотой 25 Гц, 50 Гц и 75 Гц с амплитудой от 0,2 В до 240 В в рельсовых цепях, на приемных катушках локомотива, на обмотках реле и в любом другом месте схемы кодирования (контактным способом)
· импульсов переменного тока частотой 25 Гц, 50 Гц и 75 Гц, протекающих по рельсам (индуктивным методом).
Прибор ИВП-АЛСН обеспечивает измерение и индикацию времени замедления сигнальных и других реле на отпадание якоря.
Прибор ИВП-АЛСН обеспечивает (ИВП-АЛСН м-Е, м-И):
· обнаружение и индикацию наличия несущей частоты 174,38 Гц сигналов АЛС-ЕН;
· декодирование и индикацию типа сигналов АЛС-ЕН с двукратной фазоразностной модуляцией, модулируемых по первому и второму подканалам шестнадцатью кодовыми комбинациями в виде модифицированного кода Бауэра.
· Декодирование типа кода сигналов АЛС-ЕН контактным способом и с помощью внешнего индуктивного датчика и индикацию показателей движения по декодированным сигналам АЛС-ЕН (модификация "ИВП АЛСН м-Е").
ИВП-АЛСН. Модификации
1. Прибор цифровой ИВП-АЛСН м-Е Измеритель временных параметров кодовых сигналов АЛСН на частотах 25,50,75 Гц; измеритель времени замедления реле на отпадания якоря от 10мс до 10с; декодирование сигналов АЛС-ЕН.
2. Прибор цифровой ИВП-АЛСН м-И Измеритель временных параметров кодовых сигналов АЛСН на частотах 25,50,75 Гц; измеритель времени замедления реле на отпадания якоря от 10мс до 10с (без индуктивных датчиков).
Официально разрешен к применению на железнодорожном транспорте
